电子产品装配与调试生产线,电子装配生产线

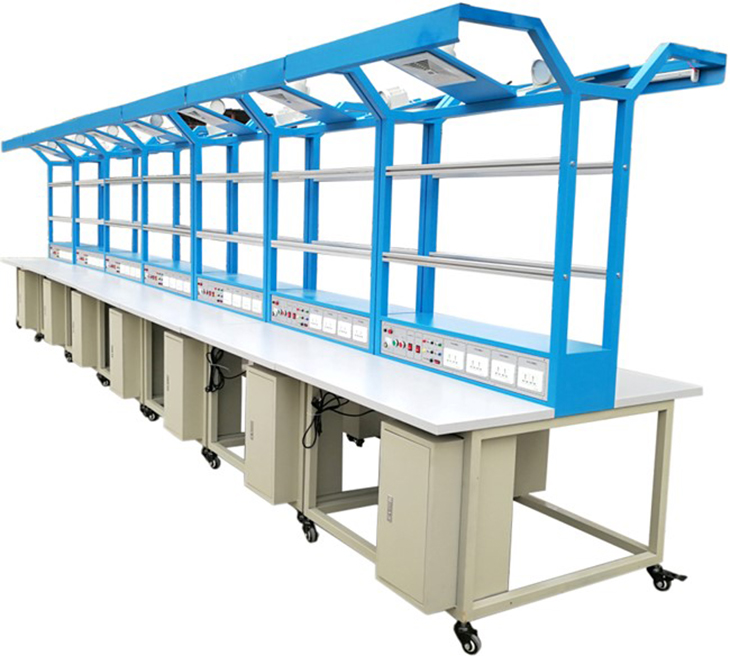

SBGYD-01C电子产品装配与调试生产线

一、实验室功能：

电子装配生产流水线是高度仿真工厂的电子焊接装配生产线，满足学员电子制作、电子设计大赛、课程设计、毕业设计、创新实践活动等综合性、设计性、创新性的实训要求。可培养学生的实践能力和创新能力。适合技术学校、职业培训学校、职教中心、鉴定站／所等电子类专业《电子工艺》相关课程的教学实训和鉴定考核。

二、技术性能

输入电源： 220V±10% 50Hz

工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m

装置容量：＜200VA

外形尺寸：单个实训台的尺寸为1.1m×1.3m×2m （双面型）,两边工作台面宽度为500mm。

三、系统配置

电子装配生产流水线实训装置主要由实训台、电源箱、实训线路板、元件包、工具套件等组成。实训装置为两面双组型结构,正反两面均有以下相同的资源。

1. 电子装配生产流水线实训台

实训台上提供日光灯（用于照明）2个，透明的PVC板4个，可夹放原理图等资料，另外还配备三芯双联暗插座4个、两芯暗插座2个、工具柜2个，工作台面设有绿色防静电桌垫，整个装配线安全可靠。

2.电源箱

输入电源为220V±10% 50Hz，最大电流20A，可以提供25套（既50工位）实训台的电源；且具有电源指示、漏电保护功能，使用安全可靠。

3.实训挂件（2套/台）

1）直流电源单元

提供±5V、±12V两组电源和0～30V/0.5A的直流稳压电源。

2）功率输出函数发生器：

(1)采用直接数字频率合成（DDS）产生高精度正弦波，方波和三角波。

(2)大屏幕LCD显示输出频率、波形、减值。

(3)正弦波输出幅度≥10V,输出阻抗50Ω，失真度<1%（0.1HZ-- 1KHz）。

(4)频率范围: 0.1HZ~3MHz, 采用数字键盘直接输入数字设定频率。

(5)输出幅度采用电位器调节，正弦波输出具有20db,40db衰减。

(6)方波占空比可调, 调节范围：1%-99%调节；方波和三角波采用TTL电平输出。

(7)内外测频功能：频率计最高测量范围0.1HZ -100MHz，自动换档。

4.实训线路板（2套/台）

序号	实训线路板	能力目标
1	光控音乐门铃	了解音乐集成块和光敏三极管的具体应用，熟悉光控音乐门铃的电路结构和工作原理
2	可调式串联型晶体管稳压电路	了解复合管的使用，掌握串联可调式稳压电源的结构、工作原理及调试方法。
3	台灯调光电路	了解晶闸管和单结晶体管的特性与应用，掌握晶闸管和单结晶体管构成的台灯调光电路的工作原理
4	集成稳压电源	了解三端集成稳压电源LM317的接线方法和应用
5	门锁防盗报警器	了解与非门电路的实际应用，掌握门锁防盗报警器电路的工作原理
6	声光双控节电灯	了解声光控节电灯电路结构和工作原理，熟悉光敏三极管、555时基电路、双向晶闸管在电路中的具体应用
7	调频无线话筒	了解振荡电路的工作原理
8	文氏桥振荡器	掌握运放741的工作特点及振荡器的工作原理和应用
9	模拟“知了”电子电路	掌握多谐振荡器和音频振荡器的工作原理及应用；
10	门锁防盗报警器	进一步了解与非门电路的实际应用，掌握门锁防盗报警器电路的工作原理
11	实用模拟自然风控制器	掌握NE555和晶闸管构成的模拟自然风控制器工作原理，进一步熟悉电子电路的装配、调试、检测方法；
12	六管超外差式调幅收音机	掌握收音机的工作原理及调试方法
13	集成FM收音机	SMT贴片式元件，电调谐，掌握贴片的焊接方法及工艺要求；
14	编码电子锁电路	了解CD4011、74LS20、74LS74芯片的应用，掌握编码电子锁电路的工作原理
15	七彩循环装饰灯控制器	熟悉七彩循环装饰灯控制器原理，通过安装制作七彩循环装饰灯控制器，使学生进一步熟悉电子电路的制作工艺
16	LED数字钟	熟悉数字钟的结构及各部分的工作原理，学会将单元电路组成系统电路的方法，熟悉中规模集成电路和显示器件的使用方法，了解简单数字系统的实验调试方法

5.实训工具套件（2套/台）：元件盒5只，电烙铁及烙铁架1套，剪刀1把，镊子1把，斜口钳1把，一十字螺丝刀各一把。
