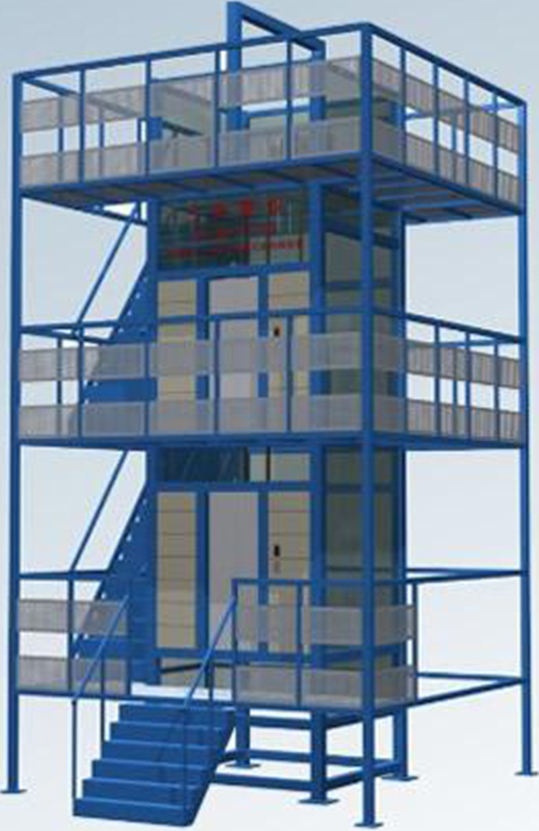

SB-ZT100型双层直梯教学实训平台
大中专院校、职业技校电梯工程及自动化课程演示教学而设计的,其控制元件全电脑化,可编程,电动机驱动采用变频调速器,功能与变频调速电梯相同,具有全集选功能,能自动平层,自动关门,响应轿内,外呼梯信号。该电梯外围采用透明有机玻璃制造,内部结构一目了然,维修保养简单。
电梯可作自动化专业的电梯程序教学之用,也可作职业技校的电梯安装维修演示操作之用。
一、电梯主要参数：
1、外围尺寸：4000x4000x6000要求建筑物净空高：8000
2、电梯井道尺寸：1800x1700x6000要求机坑底负：1000
3、电梯轿厢尺寸：1100x1050x1850开门尺寸：700x1750
4、平台净空高：2000平台通道宽：1000
5、整体设备自重：约7000㎏。其由电梯部分自重3500kg
6、曳引机功率：2.2KW。电压380V或220V两种。
7、峰值额定电流：10A。
8、供电电源：三相五线,380V,50HZ。
9、变频器控制系统（微机或可编程序控制器PLC）
10、控制方式：集选（JX）。
11、电梯层站：3/3。
二、电梯结构简介
该电梯主要由以下两大部分组成：
井道框架及观学平台部分
相当于电梯附着的建筑物,提供支承,固定导轨,是钢架结构。观学平台老师和学生站立学习场所。
电梯部分
1、机房
a、曳引机：位于框架顶部,是电梯的动力装置,安装在承重梁上,他主要由以下部分组成：
（1）电动机：采用永磁同步电机,采用变频变压（VVVF）驱动方式,电梯起动时,变频器使定子电流频率从极低频率开始,按控制要求上升到额定频率,减速时,使转速相应从额定频率开始平滑地下降到零,实现电梯平层,保证了电梯运行平稳,模拟真实电梯良好的舒适感。采用永磁同步机,具有高密度、高效率、低噪音的特点。
（2）制动器：只在电梯通电运转时松闸,当电梯停止时制动并保持轿厢位置不变,工作电压AC110V。
（3）曳引轮：绳槽为半圆槽,提供钢丝绳与绳轮之间的摩擦力。
b、限速器：电梯安全部件组成部分,当电梯超速时起连动制动安全钳进行刹车使轿厢夹紧在固定导轨上。
c、电源控制箱：电梯电源开关。
d、控制屏：
（1）变频器：根据电梯给出的指令,对电机的频率、电压进行调制,使电机运行平稳。
（2）控制系统（微机或可编程序控制器PLC）：控制电梯的运行状态,根据内选信号,对电梯的位置进行逻辑判断,然后给出运行指令,使电梯实现应答呼梯信号,顺向截停,反向保留信号,自动关门等功能。
（3）安全及门锁回路：由继电器回路组成,急停,门锁开关的通断决定安全及门锁回路的正常与否,以便控制系统（微机或可编程序控制器PLC）判断电梯是否处于安全状态。
2、导轨：分别有轿厢导轨和对重导轨保证轿厢及对重作垂直运动。
3、轿厢：由曳引钢丝绳悬挂,通过曳引机另一端连接对重,在导轨上运行,轿厢装备自动化,门上装有连锁开关,当门关闭后电梯才能运行,门上还有安全触板,当关门过程中碰到障碍物时,轿门马上开启。
4、对重：与轿厢连接,作用是平衡轿厢的重量。
5、层门：门上有门锁开关,当层门关闭后,电梯才能启动。
6、操纵箱：设在框架正面左则,模拟乘客在轿厢内选层的信号输入设备,包括：
（1）数字显层器：七划数码显示轿厢所在楼层。
（2）"1","2","3",选层按钮。
（3）开关门按钮。
（4）方向指示灯：电梯运行方向指示。
（5）电源锁：开关电梯电源,即首层外呼盒。
7、减速信号系统：由永磁感应器构成,提供轿厢停层位置信号。
8、终端保护开关：感应器提供电梯运行终端信号,电梯超过它时,安全回路及电源被切断,保证电梯不超出终端
三、电梯的功能及有关操作：
1、正常使用操作程序
（1）接通三相电源。
（1）打开呼梯盒上的电源锁,这时应有楼层显示。电梯能自动关门,应答外呼信号,在操纵箱上选择楼层后,必须关好门才能运行。这时外呼信号顺向的能停车,反向的保留。
（2）厅外呼梯：电梯能自动响应信号,顺向停车,反向的在完成上一个指令后,自动应答。
（3）泊梯：电梯停靠在底层关好门后,把呼梯盒的电源锁匙拔至"关",则可切电梯电源,电梯停止工作。
2、维修点动运行。
把控制屏中的"正常"-"维修"开关拔至"维修"状态这时电梯仅作点动运行,但安全回路及门锁仍然有效,按"上行"或"下行"按钮,电梯作点动上或下,此操作
用于电梯维修,或实验终端限位功能。用点动操作将电
梯平层后,将选择开关至"正常"电梯将恢复正常运转。
四、电梯保养说明：
在进行电梯的维修保养作业时,必须关断三相电源：
1、润滑说明：
（1）曳引机减速箱：每半年检一次。
（2）轿厢导轨：涂抹小量机油。
对重导轨：涂抹小量钙基润滑脂。
（3）厅门及轿门导轨：涂抹小量机油。
特别说明：钢丝绳不能加油润滑。
2、日常保养要点：
（1）电梯运行时注意观察整体结构是否异常振动,曳引机是否异常噪
音,漏油,轿厢或对重运行时是否有振动。
（2）检查曳引机抱闸能否正常打开。
（3）检查各厅门锁动作是否正常,有无卡阻,必要时可在销轴加注小
量机润滑。
（4）检查门机开关门动作是否正常,能否开门到位,必要时可调整摆
杆位置,并在销轴加注机油。
（5）电气检查： 应检查各保险是否烧断,检查各行程开关,感应器是否动作正常,检查各门锁触点是否接合良好
五、电梯安全注意事项：
1、系统必须可靠接地,接地线电阻值符合国家有关规定不大于4Ω。
2、线路绝缘电阻应大于0.5MΩ。
3、不能短接门锁运行。
4、除非透切理解控制系统（微机或可编程序控制器PLC）及变频器的各参数的作用,否则不得变动程序及参数。
5、电梯供电系统应该独立设置不得与电焊机、高频炉等设备共用,其他易受磁干扰的仪器设备也应该远离电梯控制屏。
6、当发现曳引机特别发热、冒烟、异常噪音时,应立即关闭电源,排除故障后才能继续使用。
六、电梯电控屏、VF变频变压电梯电气元件代号明细表
序号 |
代号 |
名称及规格 |
材料 |
新属配装代号 |
数量 |
备注 |
1 |
KMJ,GMJ |
开关门继电器 |
MY4 DC24V |
控制屏 |
2 |
|
2 |
DYJ |
电压继电器 |
MY4 DC24V |
控制屏 |
1 |
|
3 |
MSJ |
门联锁继电器 |
MY4 DC24V |
控制屏 |
1 |
|
4 |
RF1-RF2 |
空气开关 |
控制屏 |
1 |
||
5 |
QC |
主接触器 |
GMC-12 AC220V |
控制屏 |
1 |
|
6 |
GH |
电源接触器 |
GMC-12 AC220V |
控制屏 |
1 |
|
7 |
1A-5A |
轿厢选层指令按钮 |
AK-01 |
轿内 |
5 |
5层 |
8 |
1R-5R |
选层指令灯 |
轿内 |
5 |
||
9 |
AK,AG |
开关门按钮 |
AK-01 |
轿内 |
2 |
|
10 |
TU TD |
向上、下按钮 |
控制屏 |
2 |
||
11 |
RF3 |
空气开关 |
控制屏 |
1 |
||
12 |
FM/CHD |
超载蜂鸣器 |
DC24V |
轿内 |
1 |
|
13 |
KSD、XD |
上下行指令灯 |
DC24V |
轿内 |
2 |
|
14 |
SMJ/MK |
检修开关 |
控制屏 |
1 |
||
15 |
SB（KAB） |
安全触板开关 |
轿厢 |
1 |
||
16 |
SAC |
安全钳开关 |
轿厢 |
1 |
||
17 |
SQF |
轿门联锁开关 |
轿厢 |
1 |
||
18 |
*1--*48 |
故障点 |
控制屏 |
48 |
||
19 |
PU |
门驱双稳态开关 |
轿顶 |
2 |
||
20 |
GU GD |
上下强返碱速 |
轿顶 |
2 |
||
21 |
DZ1 |
轿厢应急照明灯 |
轿顶 |
1 |
选用件 |
|
22 |
FS |
轿厢风扇 |
轿厢 |
1 |
||
23 |
CH |
超载开关 |
轿底 |
1 |
||
24 |
M1 |
门电机 |
自动门机 |
1 |
||
25 |
PKM |
开门到位开关 |
自动门机 |
1 |
||
26 |
PGM |
关门到位开关 |
自动门机 |
1 |
||
27 |
SG |
关门减速开关 |
LX028 |
自动门机 |
2 |
|
28 |
M |
交流电动机 |
机房 |
1 |
||
29 |
DZ |
抱闸线圈 |
AC220V 是一表示2 |
机房 |
1 |
|
30 |
SW XW |
上、下限位开关 |
井道 |
2 |
||
31 |
SDS |
底坑断绳开关 |
井道 |
1 |
||
32 |
SJK,XJK |
上、下限位开关 |
井道 |
2 |
||
33 |
1G~4G |
上召记忆灯 |
DC24V |
井道 |
2 |
|
34 |
1SA~4SA |
上召按钮 |
井道 |
2 |
||
35 |
2C~5C |
下召记忆灯 |
DC24V |
井道 |
2 |
|
36 |
2XA~54XA |
下召按钮 |
井道 |
2 |
||
37 |
ST1~ST5 |
厅门联锁触点 |
井道 |
3 |
||
38 |
IYK |
基站钥匙触开关 |
井道 |
1 |
||
39 |
WSK |
司机/自动开关 |
桥箱 |
1 |
||
40 |
1PG |
减速感应器 |
井道 |
5 |
||
41 |
HK |
数--模转换开关 |
电柜 |
1 |
||
42 |
D2 |
24V硅整流桥 |
电柜 |
1 |
||
43 |
SJU |
电柜急停开关 |
电柜 |
1 |
||
44 |
KDX |
相序保护继电器 |
电柜 |
1 |
