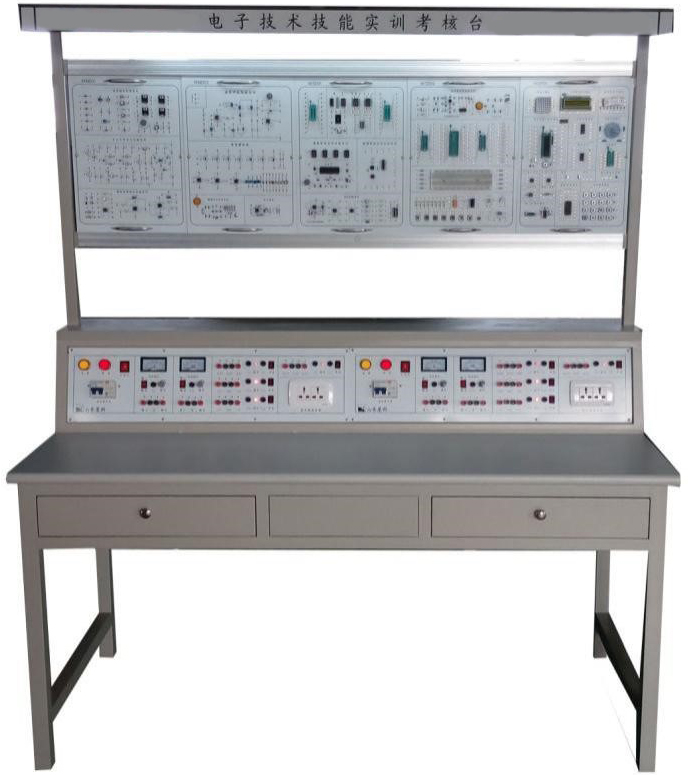

SB-DZ3电子技术技能实训考核台

一、系统概述

电子技术技能实训考核台是专门针对高考电子技术技能考试要求而设计的一套电子专业技能训练和考试系统,能实现模拟电路组装焊接与调试、数字电路组装焊接与调试、单片机控制技术的实训与技能考试。

主要运用完成设备和工具的恰当使用,熟练完成考试大纲要求的技能考试与训练。

二、主要特点

1、突出岗位技能培训：

贴近技能考核要求,突出岗位技能培养,采用项目教学法进行教学。

2、学生易学：

配套电子元器件认识、电子仪器工具认识,采用多计算机技术和多媒体技术使枯燥的专业知识形象化、趣味化,引导学生逐步掌握电子产品装配调试技能。

三、技术指标

1、实训台尺寸：1600mm*700mm *1700mm

2、供电电源：AC220V单相三线,带漏电保护；

（1）有电源指示、供电指示

（2）有接地保护

（3）有过流保护

（4）安全特性符合有关国家标准

3、电源插座：单相3孔插座2组；

4、电源模块

电源模块有接地保护、漏电保护、绝缘胶皮等保护措施,保证整个实训过程的安全可靠。

4.1直流±12V电压源两路

4.2交流双15V电压源两路

4.3直流±5V电压源两路

4.4交流双8V电压源两路

5、以下典型电子电路技能实训项目提供

1）电子电路原理图

2）电路装配套件

3）PCB板、连接导线

3、实验板包含有下述电路：

MD01号板晶体管基本放大电路此板中包含的电路有：

供电电路：

1、+12V,1A,带自恢复保护电路。

2、-12V,1A,带自恢复保护电路。

3、带电源滤波、工作指示等

晶体管共射极放大电路：

1、输入、输出电容可插拔式开放型设计。

2、偏置电阻、射极电阻、负载电阻可插拔式开放型设计。

3、留有电源输入端子孔,带有防反接功能。

4、电源支路带有功能开关,方便支路电阻测量。

晶体管共集电极放大电路：

1、偏置电阻、负载电阻可插拔式开放型设计。

2、留有电源输入端子孔,带有防反接功能。

3、电源支路带有功能开关,方便支路电阻测量。

场效应管共源级放大电路：

1、负载电阻可插拔式开放型设计。

2、留有电源输入端子孔,带有防反接功能。

3、弓形针、圆孔针配套使用,方便学生操作和实验。

MD02号板晶体管基本放大电路此板中包含的电路有：

供电电路：

1、+12V,1A,带自恢复保护电路。

2、-12V,1A,带自恢复保护电路。

3、带电源滤波、工作指示等

晶体管两级负反馈放大电路：

1、输入、输出电容可插拔式开放型设计。

2、偏置电阻、射极电阻、负载电阻可插拔式开放型设计。

3、留有电源输入端子孔,带有防反接功能。

4、电源支路带有功能开关,方便支路电阻测量。

MD03号板晶体管基本放大电路此板中包含的电路有：

供电电路：

1、+12V,1A,带自恢复保护电路。

2、-12V,1A,带自恢复保护电路。

3、带电源滤波、工作指示等

差分放大器电路：

1、输入回路、负载回路可插拔式开放型设计。

2、进口多圈精密可调电阻。

3、留有电源输入端子孔,带有防反接功能。

4、电源支路带有功能开关,方便支路电阻测量

OTL分立件功率放大器电路：

1、可调电位器可插拔,易于更换。

2、支路测试点设置合理,便于测量。

3、留有电源输入端子孔,带有防反接功能。

4、电源支路带有功能开关,方便支路电阻测量

OTL集成功率放大器电路：

1、可调电位器可插拔,易于更换。

2、支路测试点设置合理,便于测量。

3、留有电源输入端子孔,带有防反接功能。

4、电源支路带有功能开关,方便支路电阻测量

喇叭音响电路：

1、8欧外置喇叭。

2、输入、输出回路开放。

MD04号板集成运算放大器电路此板中包含的电路有：

供电电路：

1、+12V,1A,带自恢复保护电路。

2、-12V,1A,带自恢复保护电路。

3、带电源滤波、工作指示等

积分/微分、指数/对数运算电路：

1、输入回路、反馈回路可插拔式开放型设计。

2、留有电源输入端子孔,带有防反接功能。

3、电路由学生自行设计完成。

比例放大、加减法、比较器运算电路：

1、输入回路、反馈回路可插拔式开放型设计。

2、留有电源输入端子孔,带有防反接功能。

3、电路由学生自行设计完成。

带阻有源滤波器电路：

1、电路参数开放,由学生自行设计,并由器件库中选取。

2、支路测试点设置合理,便于测量。

3、留有电源输入端子孔,带有防反接功能。

低通、高通、带通有源滤波器电路：

1、电路参数开放,由学生自行设计,并由器件库中选取。

2、支路测试点设置合理,便于测量。

3、留有电源输入端子孔,带有防反接功能。

RC振荡器电路

1、电路参数开放,由学生自行设计,并由器件库中选取。

2、支路测试点设置合理,便于测量。

3、留有电源输入端子孔,带有防反接功能。

可调直流电平输出电路：

1、两路输出。

2、-8V至+8V连续可调。

MD05号板数字电路此板中包含的电路有：

供电电路：

1、+12V,1A,带自恢复保护电路。

2、-12V,1A,带自恢复保护电路。

3、带电源滤波、工作指示等

信号源电路：

1、方波1HZ幅度5V；方波10HZ幅度5V；方波1KHZ幅度5V。

2、方波10HZ至10KHZ连续可调,幅度5V。

3、正向单脉冲输出、反向单脉冲输出。

三太逻辑笔电路：

1、输入-高电平

2、输入-高阻态

3、输入-低电平

芯片座电路;

1、14芯锁紧芯片座6个。

2、芯片座引脚与铆孔一一对应引出。

数码管BCD译码驱动电路：

数码管共阴极驱动电路：

LED二极管驱动电路：

电平状态输出电路：

MD06号板数字电路此板中包含的电路有：

供电电路：

1、+12V,1A,带自恢复保护电路。

2、-12V,1A,带自恢复保护电路。

3、带电源滤波、工作指示等

4、EEPRAM储存电路。

5、时钟电路。

6、单总线温度传感器电路。

7、蜂鸣器电路。

8、独立键盘、矩阵键盘电路。

9、红黄绿灯电路

10、共阳数码管电路

11、液晶接口电路

MD07号板元件库板此板中包含的元件有：

电容元件

电阻元件

可调电容（双联可调电容、小瓷片可调电容）

可调电阻

电感元件

DPJ板单片机实训模块

二、系统组成：

硬件：

（1）开发系统组成：单片机仿真接口（仿真器外接）,用户CPU（AT89S52）,系统控制芯片（1032）,64K程序存储器（w27c512）,64K数据存储器（61256x2）,开放式4*6键盘电路,开放式6位动态数码管显示电路.

（2）输入/输出：128*64 LCD图文电路（或字符式1602 LCD）,单脉冲发生器,8MH时钟分频,8位开关逻辑电平输入/输出电路,排针∕锁紧孔转接口、16*16 LED点阵电路,音频功放,0～5V可调模拟量,PWM电路、射极跟随器,ISP在线下载接口,打印口,用户串行接口。

（3）常用接口芯片：RS232/485、74LS273、74LS244、8279、0832、0809、8253、8250、8251、8255、等；

（4）控制对象：喇叭、温度18B20、IC卡读写、蜂鸣器、小型直流电机、步进电机、压力传感器、继电器等；

（5）扩展单元接口：提供总线接口,可自行扩展设计或选配我公司各种扩展模块。

·软件：

系统配置2000/xp等操作平台的单片机仿真调试软件,支持汇编、C51语言编译、调试；单片机在线下载软件等。

·电源：

系统内置高性能直流稳压电源。

·机箱：

实验仪机箱采用轻质铝合金和高密度防火材料制作而成,外型高雅气派,箱体轻便、牢固、不变形,,绝缘安全性能好。

·插孔：

系统采用锁紧式镀金大孔座,既美观大气,又接触可靠、方便实验连接。

三、系统主要特点

（1）仿真器外接：仿真器和实验系统分开,实验系统只留仿真器接口,仿真器可单独使用。实验仪配置的DJ-208型51/96通用单片机仿真器,64K数据空间、64K程序空间全部开放,不占用CPU资源,采用双CPU模式,仿真CPU和实验CPU独立运行,软件提供单步、断点、暂停、全速运行等调试功能。该实验仪也可选配Keil-C仿真器,支持Keil-C软件。在线仿真、在线编程下载,自动识别,无需开关切换,用户CPU资源全部开放,可支持总线仿真和IO口仿真(P0,P1,P2,P3)。

（2）仿真C8051F单片机（SOC）：选配DJ-C8051F仿真系统,可对嵌入式系统C8051F单片机（SOC）实验、开发的。并配有EC5型USB高速通讯仿真器,通过4脚的JTAG接口可以进行非侵入式、全速的在线系统调试、仿真；集成开发环境支持Silicon Labs IDE和KEIL C软件。可对嵌入式系统C8051F单片机（SOC）进行实验、开发。（结算价：600元）
