直流调速(调压)实训控制柜

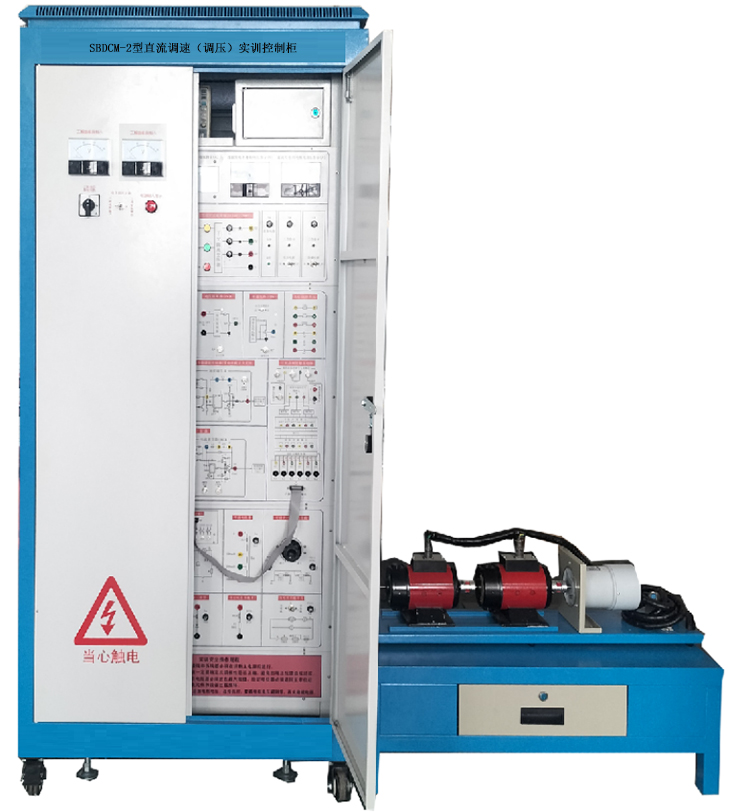

SBDCM-2型直流调速(调压)实训控制柜



一、实训控制柜概述

直流调速(调压)实训控制柜用于职业院校技师和高级电工培训及技能考核,也可作为"电力电子技术""电机拖动""直流电机调速"等课程的实训 。系统采用晶闸管和直流机组,贴近工业现场,可以完成带电流截止负反馈电压单闭环、电压单闭环和电压、电流双闭环调速实验,通过设置故障的方式,也可以完成自动化方面的实训考核。直流调速(调压)实训控制柜主体采用柜体式结构,主电路采用可控硅20A/800V三相全控桥进行控制。控制电路采用模块化结构,便于调试及测试,控制电路单元板包含稳压电源单元,触发电路单元,电压隔离器单元,单闭环调节单元(单闭环),双闭环调节单元板。

二、直流调速(调压)实训控制柜功能

1)实训控制柜既可供拖动直流电动机调速用,也可作为可调直流电源使用。

2)实训控制柜可将交流电整流成为可调直流电,能对直流电动机电枢供电,单闭环时可引入电压负反馈,电流截止负反馈,双闭环时可引入转速负反馈及电流负反馈,组成自动稳速的无级调速系统。

3)实训控制柜具有短路保护,缺相保护,过电流保护,欠流保护等,装有保护报警电路,当设备出现过流或短路情况时,保护电路发出指令,可自动切除主电路电源,同时故障指示灯发亮,直至操作人员切断控制装置电源,故障指示灯才可熄灭。

4)实训控制柜设有独立的励磁电源,可以向直流电动机提供励磁电流。

5)外形尺寸:850×600×1800mmL*W*H

6)实训控制柜柜体采用的静电喷涂钢板,厚度为1mm,颜色为蓝白色。

三、系统结构

本装置由晶闸管整流系统给定器、比例积分调节器、集成移相脉冲触发器、可控硅整流装置、信号保护系统以及励磁电源等组成。

1.直流调速(调压)实训控制柜主要组成

1)采用柜式结构,柜体前后门及两段旁门均可打开和拆卸。

2)柜内最下层安装主变压器,晶闸管单元等由下而上分层安装于柜内的结构梁上。

3)控制电路单元板由稳压电源单元,触发电路单元,电压隔离器单元,调节保护单元(单闭环),调节保护单元(双闭环)等组成,各单元可分别设置故障。

4)实训控制柜控制面单元具有当前电压监控功能和当前电流检测功能,由2个转换开关、2个点动开关、1个电源指示灯、1块转速指示表等组成。

5)实训控制柜主电路采用可控硅20A/800V三相全控桥进行控制。

6)实训控制柜具有放置检测用示波器平台,故障设置箱等。

7)实训控制柜带有单相电源,可用于接插电烙铁、示波器等。

8)主电路采用可控硅20A/800V三相全控桥进行控制,可用交流电流互感器检测负载电流。控制电路单元单元包含稳压电源单元,触发电路单元,电压隔离器单元,调节保护单元(单闭环),调节保护单元(双闭环)。

2、直流调速(调压)实训控制柜主要技术参数

1)直流输出:230V/5A (电压可调)

2)励磁输出:220V/1A

3)调速范围:D≥10

4)静差率:S≤5%

5)额定工作电压:AC  三相四线  380V

6)环境温度:30%~85%RH(无冷凝)

7)起动性能:在安全工作区允许范围内可满负荷起动。加速电流允许整定在设备额定电流的1.5倍,起动过程平稳无冲击。

8)过载能力:允许短时输出1.5倍额定电流,持续时间不大于一分钟

9)额定运行方式:连续

3、直流调速(调压)实训控制柜实训内容

1)开环系统调试训练:

①全控整流训练

②锯齿波斜率整定训练

③初始角整定训练

④最小整流角最小逆变角整定训练

⑤同步信号整定训练

2)闭环系统调速训练

①电压反馈调整

②电流截止负反馈调整

③电流环参数调整

④转速环参数调整

3)故障维修

①继电控制回路故障检修 (K1:交流接触器无法吸合)

②晶闸管主电路故障检修 (K2:晶闸管VT1损坏故障)

③保护电路故障检修(K3:电流反馈与过流保护电路故障)

④电源电路故障检修(K4:晶闸管VT1损坏故障)

⑤隔离电路故障检修(K5:电压隔离器故障)

⑥反馈电路故障检修(K6:速度反馈电路故障)

⑦调节电路故障检修(K7:速度调节器电路故障)

⑧触发电路故障检修(K8C相同步信号电路故障)

9)电流调节器积分电路(K9:积分电路电容短路故障)

(10)调节器电路故障检修(K10:电流调节器ACR输出电路开路故障)

4、直流调速(调压)实训控制柜负载单元

1)实训控制柜配置直流电动机、发电机、测速机机组,具体参数如下:

①直流电动机(额定电压:220V;额定功率:185W;额定电流:1.10A;额定转速:1500r/min

②发电机(额定电压:220V;额定功率:250W ;额定电流:1.1A;额定转速:1500r/min

③测速机(额定电压:15V;额定转速:1500r/min

2)实训控制柜配置负载用可调电阻负载,具体参数:额定电流为1.0A,最大电阻:900Ω

5、直流调速(调压)实训控制柜配置清单

序号

元件/配件名称

数量

备注

1

直流调速(调压)实训控制柜主体

1



2

主变压器

1

1KVA

3

励磁电源

1

1A

4

三相全控桥式主电路可控硅

1

20A/800V

5

稳压电源(给定)单元

1



6

触发电路单元

1



7

电压隔离器单元

1



8

单闭环调节单元

1



9

双闭环调节单元

1



10

直流电机机组

1

直流电动机-发电机-测速机

11

可调大功率变阻负载

1



12

使用说明书

1



13

数字万用表

1

3位半数显

14

实验连接线

1

安全护套导线

15

双踪数字示波器

1

自备或由我公司代购
