2022年5月26日

液压元件拆装实训台(实物)液压与PLC控制液压实训装置

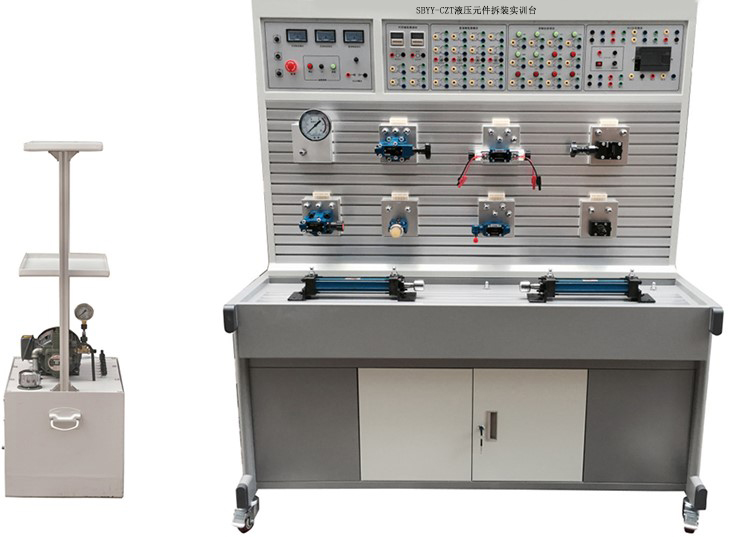

SBYY-CZT液压元件拆装实训台(实物)



一、概述:

液压元件拆装实训台(实物)液压与 PLC控制液压实训装置是我公司根据高校机电一体化对电、液控制的教学大纲要求,我公司液压与PLC控制液压 的优点,采用了开放型实训台结构,广泛征求专家教授与老师的意见,经不断创新改进研制而成的。

集真实的液压元件、各执行模块、继电器控制单元、PLC编程控制技术于一体,液压元件成独立模块,均装有带弹性插脚的底板,实训时可在通用铝型材板上组装成各种液压系统回路,电机和泵轴承式连接(一体化)再和油箱固定在一起,油箱和控制屏单独放置;带有三相电源漏电保护,直流电源带有过流保护,系统额定压力为6.3Mpa

二、实训装置功能:

1、实训装置由实训台、实训桌、电气控制模块、液压泵站、液压元件等组成。

2、实训台:铝材结构平台,主要用于安装液压相关元件,型材表面有标准的

两道固定槽最上面层主要以电气控制位置。

3、实训桌:铁质双层亚光密纹喷塑结构或全钢框架结构,带有集中收集实训遗油设计,实训桌下方设有元器件储存柜,用于存放元器件。

三、技术参数:

1、输入电源:三相五线,380V.允差±l0%50Hz

2、直流电源:DC24V

3、装置容量:<2kVA

4、工作环境温度:-5℃40℃

5、工作湿度:≤90%(40℃)

6、外形尺寸:1520mm×700mm×1750mm

7、液压泵站:最大容积60L2mm钢板、变量叶片泵及电机、油温液面计、清洁盖、空气滤清器、吸油过滤器、耐震不锈钢压力表,L-HL46号液压油。限压式变量叶片泵:压力7MPa.排壁8mL/r,转速1420r/min。电机:额定电压380V.额定功率1.5kW,绝缘等级B

8、电源模块:电源部分别配有一个380V电压表、直流电压表、电流表,监视装置的交、直流输入电源及电流指示。启动/停止按钮主要用于控制液压泵站是否通电。配置急停按钮等,提供电气控制电路中的AC220V交流电压、DC24V直流电压。

9PLC 主机模块:主机选用西门子S7-200 CPU224主机,I/O24点,14路输入/10路继电器输出。

10、配有控制模块:PLC主机模块、直流继电器模块、控制按钮模块、时间继电器模块等。

11、通过机械控制,传统继电器控制,先进的PLC自动控制及MGGS组态软件控制、监控技术于一体,灵活实现其功能。

12、液气压仿真教学软件:

1)提供了大量液压和气动标准元件的图库、工作原理剖视图和详细的功能描

述,各种回路都逼真地模拟这些元件的工作过程及原理。

2)并可在回路中设置相关元件的技术参数。能进行液/气压知识的学习以及 回路的设计、测试和模拟。

3)可设计并绘制符合工业标准化的回路图,包括:液/气压回路图、电液/气控制电路图、液/气电-控制回路。

4)软件能够判别回路设计是否正确,并给出提示。

5)便于在教学中老师的讲解和学生对气动元件工作原理的理解掌握。提高了学生的学习兴趣,激发学习的主动性。

四、可以完成的实训项目

可完成几十种液压回路实训(学生也可自行设计搭建其它回路),典型实训如下:

1、单级调压回路

2、多级调压回路

3、减压回路

4、卸荷回路

5、进油节流调速回路

6、回油节流调速回路

7、旁油节流调速回路

8、液压缸差动连接的快速运动回路

9、调速阀短接速度换接回路

10、调速阀串联的速度换接回路

11、调速阀并联的速度换接回路

12、用换向阀的换向回路

13、用"O"型机能换向阀的锁紧回路

14、用液控单向阀的锁紧回路

15、用顺序阀控制的顺序动作回路

16、用调速阀控制的同步回

17PLC控制的连续往返回路;

18PLC控制的延时返回的单往复回路。

19PLC控制的压力继电器顺序动作回路

20PLC控制的行程开关顺序动作回路

21、时间继电器控制的顺序回路

五、液压元器件配置清单:

序号

型号/规格

名称

数量

单位

1



实训台

1

2

1520×700×1750mm

实训桌

1

3

S7-200 CPU224

PLC主机模块

1

4

380V24V

电源模块

1

5



控制按钮模块

1

6



直流继电器模块

1

7



时间继电器模块

1

8

泵站

电机

1

9

限压式变量叶片泵

1

10

油温液面计

1

11

空气滤清器

1

12

吸油过滤器

1

13

耐震不锈钢压力表

1

14

油管托盘架

1

15

油箱

1

16

MOB40-200

双作用油缸

2

17

2FRM5-31B/15QB

二通流量阀(调速阀)

2

18

3WE6A61B/CG24N9Z5L

二位三通电磁换向阀

2

19

4WE6C61B/CG24N925L

二位四通电磁换向阀

1

20

4WMM6C50BF

二位四通手控换向阀

1

21

4WE6E61B/CG24N9Z5L

三位四通电磁换向阀(O

1

22

4WE6J61B/CG24N9Z5L

三位四通电磁换向阀(H

1

23

DRVP10-1-10

单向节流阀

1

24

RVP10-10B

单向阀

1

25

DB10-1-50B/100U

先导式溢流阀

1

26

DBDH6P10B/100

直动式溢流阀

1

27

DZ10-1-30B/100

先导式顺序阀

1

28

DR10-4-50B/100Y

先导式减压阀

1

29

SV10PA2-30B

液控单向阀

2

30

HED40P15/100Z14L24

压力继电器

2

31



三通

4

32



四通

3

33

YN-100ZQ/10MPa

耐震压力表

1

34



行程开关

4

35

胶管

M16*1.5/8I-W-0.9M(装好快速接头)

10

36

M16*1.5/8I-W-0.7M(装好快速接头)

10

37



电机电源线

1

38

西门子

编程电缆

1

39

L-HL46

液压油

2

40



液压实训指导书

1

41



PLC编程软件、程序

1

42



工具

1
