2023年4月25日

工业液压综合实验台,液压传动PLC控制实验台

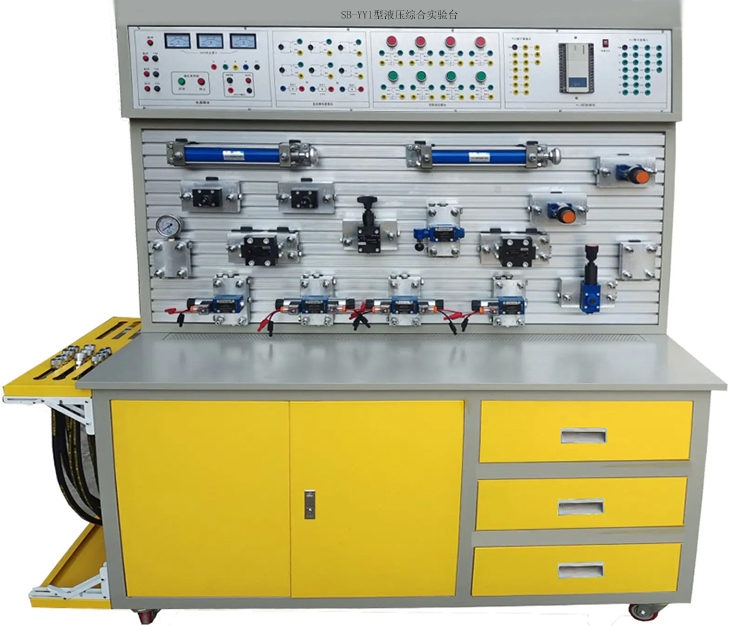

SB-YY1工业型液压综合实验台



一、产品概述

液压综合实验台适用于各类工科院校液压传动课程的实验教学,是现今较为主流的液压课程教学实验设备之一,它采用先进的工业液压元件和独特的模块化设计,构成插接方便的液压回路实验系统。学生可按照自己的设计思路,通过自选式的液压回路搭接形式进行实验,通过实验使学生对液压系统的组成、液压系统的工作原理以及各种液压回路的应用有了更深刻的认识,进而提高了学生对液压系统的动手能力和设计水平,增强学生未来上岗后的液压系统的实际操作经验和综合运用的能力。

二、技术参数:

1)输入电源电压: 三相380V/单相220V± 5%

2)模块和元件直流电压:DC24V4.5A,带自动短路保护功能;

3)使用环境:温度-10℃ - +40℃相对湿度<85%25℃)海拔<4000m(防尘防潮);

4)产品尺寸:长××≥1600 mm* 650mm * 1850mm

5)净重:约为220kg

6)液压泵组:15 升每秒,6.3 兆帕压力,电机 1450 转每分,1.5 千瓦

7)油缸40mm 直径,200mm 冲程;

8)储油罐 50mm 直径,压力 10 兆帕

三、主要特点:

1、实验方便:工作台安装有四个脚轮以便于设备整体移动。

2、安全性好:带有电流型漏电保护,当对地漏电超过30mA 时,即切断电源;电气控制采用直流 24V电源,并带有过流保护,防止因误操作损坏设备;接地保 护:可防止在绝缘损坏或意外情况下金属外壳带电时强电流通过人体,以保证人身安全;急停按钮保护:在设备运行时,如果出现突发情况,按下急停按钮, 所有动作均会停止,保护操作人员人身安全。

3、实训屏:实训屏采用航天铝材质开模精制而成,实训屏设计结构为"T"型沟槽形式,配合液压元件上的安装底板可以快捷的进行液压元件的安装和更换。

4、实验方便:工作台安装有四个脚轮以便于设备整体移动。

5、电气元件:电源为台湾明纬,电气开关为正泰电气,继电器组为欧姆龙;

6、多种控制方式:PLC控制、继电器控制、手动控制等多种控制方式。

四、实验项目:

1、液压元件的结构原理实验;

2、液压元件拆装实验;

3、液压基本回路实验

3.1、方向控制回路实验;

1)手动换向阀的换向回路;

2)电磁换向阀的换向回路;

3.2、压力控制回路实验;

1)单级调压回路;

2)二级调压回路;

3)采用换向阀的卸荷回路;

4)采用溢流阀的单向背压回路;

3.3、采用节流阀的节流调速回路

1)进油路节流调速回路;

2)回油路节流调速回路;

3)旁油路节流调速回路;

3.4、采用行程开关控制的顺序动作回路

3.5、继电器控制液压基本回路

3.6PLC的指令编程,梯形图编程的学习

3.7PLC编程软件的学校及使用

3.8PLC控制电磁换向阀的换向回路

3.9、其它自行组件的回路等。

四、配置清单

序号



规 格 型 号

数量

备 注

一、实 验 台

1.

实验台(铝合金“T”型槽面板)

1600 mm* 650mm * 1850mm

全钢结构,实验台承重部分为2mm厚度钢板制作,整机亚光喷塑;

1



2.

油管放置架

附在实验台上 300mm

1



3.

回油盘

油实验平台和液压元件存入柜各一个

2



4.

元件存入柜

金属板制作,亚光喷塑

1



5.

抽屉

导轨式组合抽屉,1.5mm以上钢板亚光喷塑

1



6.

实验屏(铝型材)

1210mm*640mm*20mm

实验屏为“T”型槽铝型材

1



7.

电气柜

钢板亚光喷塑,放置电气组件

1



8.

万向轮

2.5mm优质钢材;带自锁功能;滚轮式轴承

4

安装在实验台底部

二、液压部分

1、液压实验台   泵站

9.

驱动电动机(低噪)

采用铣铁外壳运转躁音低于60分贝,电机 1450 转每分,1.5 千瓦

1



10.

叶片泵

15 升每秒,6.3 兆帕压力,

1



11.

温控仪

仪表显示油箱油温,并温度超过设定值,自动断电,起安全保护作用

1



12.

油箱

50L,金属钢板折边制作,盖边加厚材料作支撑,表面喷塑,外形美观大方

1

自制

13.

空气滤清器

活动网口径φ32,通过流量大于20L/min

1

过滤精度300

14.

滤油器

MF-03 过滤精度200

2

油升

15.

油温油面计

镀铭铁质外壳

1

油升

2、液压实验台  执行元件

16.

双作用液压缸

行程200mm,杆径与活塞比12

2

正控液压

3、液压实验台  液压元件

17.

节流阀截止阀

单向节流阀 ,螺纹口径M16,流量24L/min ,最大压力35MPa

2

北京华德

18.

单向阀

管式单向,流量:30L/min ,最高压力31.5 MPa螺纹口径 M16

2

北京华德

19.

液控单向阀

液控单向阀, 口径: φ10,最大流量:80L/min ,最小启动压力:0.5MPa

2

北京华德

20.

直动式溢流阀

板式最大流量:100L/min ,最大压力31.5MPa

2

北京华德

21.

先导式溢流阀

先导溢流,口径:10,压力调节范围:2-8MPa ,最大流量:100L/min ,最大压力31.5MPa , 配置铝安装底座

1

北京华德

22.

顺序阀

DZ1 最大流量:150L/min,最大压力:31.5MPa ,压力调节范围:0.3-21 MPa,配置铝安装底座

2

北京华德

23.

调速阀

cf 0.05-4L/min ,free flow 20L/min max pressure 工作压力21 MPa ,配置两口流路板,螺纹口径M16

2

北京华德

24.

减压阀

口径: φ6 最大流量60L/min ,压力调节范围:0.3-25 MPa ,最大压力31.5MPa, 配置铝安装底座

1

北京华德

25.

二位三通电磁换向阀

流量:60L/min 配过渡油路板,口径φ8,直流24V线圈,配导线接插件,带LED显示

1

北京华德

26.

二位四通电磁换向阀()

流量:60L/min 配过渡油路板,口径φ8,直流24V线圈,配导线接插件,带LED显示

1

北京华德

27.

三位四通电磁换向阀(O)

 流量:60L/min 配过渡油路板,口径φ8,直流24V线圈,配导线接插件,带LED显示

1

北京华德

28.

三位四通电磁换向阀(M)

流量:60L/min 配过渡油路板,口径φ8,直流24V线圈,配导线接插件,带LED显示

1

北京华德

29.

三位四通电磁换向阀(H)

流量:60L/min 配过渡油路板,口径φ8,直流24V线圈,配导线接插件,带LED显示

1

北京华德

30.

二位四通手动换向阀

流量:60L/min 配过渡油路板,口径φ8,直流24V线圈,配导线接插件,带LED显示

1

北京华德

31.

压力继电器

弹簧管式

1

北京华德

32.

四通

铝型材,铝锭AL6063精致开模制成

3

自制

33.

甘油式压力表

10MPa 硅油耐震内红色标签分别显示MPa值和psi

3

油升

4、液压实验台  辅件

34.

高压油胶管

各种实验台适用尺寸油管,两端为公制螺纹,闭锁式接头胶层内置钢丝,耐压值28MPa

1



35.

开闭式快换接头(公接头)

8通径,带自动闭合功能,接插不漏油

1

自制

36.

开闭式快换接头

(母接头)

8通径,带自动闭合功能,接插不漏油

1

自制

37.

接头、液压底板密封件

液压件配套用

1

油控

38.

液压元件底板

航天铝开模精制可在实验屏上迅速搭接

1

自制

39.

液压油

普力抗磨液压油32#

50



40.

固定支架

每个支架带T型固定锁紧旋扭

4

自制

5、液压实验台  仪器仪表

41.

光电传感器

光电式,精度0.5级,响应时间1ms

2



42.

温控仪显示表头

温度传感器配套使用

1



43.

转速传感器

二线制

1



44.

转速显示表头

HB48内含延时、累时、频率、转速计数等32种功能,并提供DC9V输出

1



45.

温度传感器

表面/液体热电偶NR-81530 分度号:KEJ,导线长度:2000
使用温度范围: -50 ~ 500

1



46.

累时器

HB48内含延时、累时、频率、转速计数等32种功能,并提供DC9V输出

1



47.

电感式接近开关

PNP 24V 0.5A,二线制,线长1.2米,绝缘等级高,耐油,耐腐蚀

4



48.

限位开关

上海

4



6、液压实验台  电气控制单元

49.

电控面板

优质铝塑材质,印刷文字清晰

1



50.

可编程序控制器(PLC

三菱FX1S-20mr-001

1



51.

可编程控制通讯电缆

数据传送电缆

1



52.

稳压电源

WV分别输出DC24V 4.5ADC12V 1.5A

1



53.

电源启停模块

含三相四线漏电保护

1



54.

交流接触器

施耐德

1



55.

按钮模块

启动按钮,编程控制器输入输出等

1



7、液压实验台  易损件

56.

密封胶带

(生料带)

1



57.

密封组合垫片

Φ16

1

 油控

58.

密封圈

接头配套

1

 油控

59.

开闭式快换接头

双闭锁接头

1

自制

60.

按钮开关

安装孔Φ10

1



61.

电器控制按钮

远大

3

上海

62.

电信号插头、插座

上海精艺

1

精艺

8、液压实验台  资料

63.

实验指导书

纸质

1

实验指导书

64.

PLC编程手册

纸质(电子档)

1

PLC编程手册

65.

PLC编程软件

U

1

PLC编程

66.

仪表说明书

纸质

1

仪表说明书

67.

传感器说明书

纸质

1

传感器说明书

10、液压实验台  工具

68.

活动扳手

10

1

10

69.

开口扳手

14-17

1

14-17

70.

橡皮锤

木柄

1

沪工

71.

内六角扳手

10mm

1

扳手

72.

内六角扳手

8mm

1

扳手

73.

内六角扳手

6mm

1

扳手

74.

内六角扳手

5mm

1

扳手

75.

内六角扳手

4mm

1

扳手

76.

内六角扳手

3mm

1

扳手

77.

内六角扳手

2.5mm

1

扳手

78.

内六角扳手

2mm

1

扳手

79.

内六角扳手

1.5mm

1

扳手

80.

十字螺丝刀

3×75mm

1

十字螺丝刀

81.

十字螺丝刀

5×75mm

1

十字螺丝刀

82.

十字螺丝刀

6×100mm

1

十字螺丝刀

83.

一字螺丝刀

3×75mm

1

一字螺丝刀

84.

一字螺丝刀

5×75mm

1

一字螺丝刀

85.

一字螺丝刀

6×100mm

1

一字螺丝刀

86.

一字螺丝刀

6×150mm

1

一字螺丝刀

87.

尖嘴钳

沪工

1

沪工

88.

油棉

清洁用品

1

清洁用品

89.

毛巾

清洁用品

5

清洁用品
