液压与气压PLC控制综合实训装置

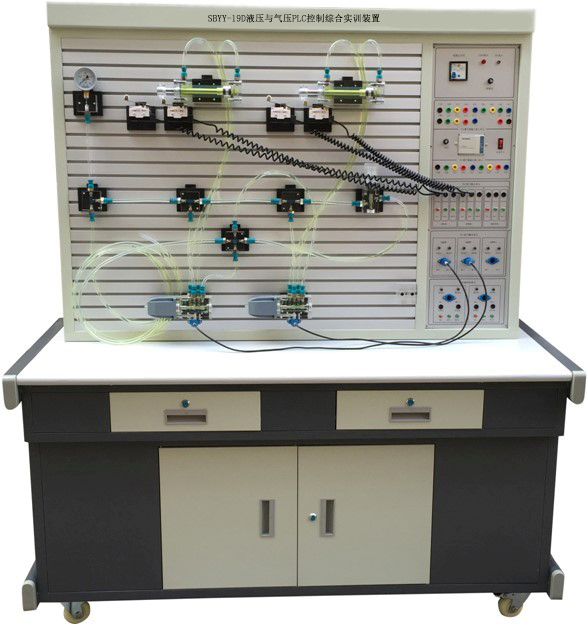

SBYY-19D液压与气压PLC控制综合实训装置



液压与气压PLC控制综合实训装置通过实验实训,让学生很好地理解和掌握液压件的结构、形状、作用和工作原理方面的知识,理论结合实际,提高动手能力,为将来从事与机械相关的设计、制造、维修等工作打下良好的基础。透明液压传动PLC控制实训装置是根据高等院校机电一体化教学大纲要求,在上海硕博公司透明液压传动演示系统的基础上广泛征求专家、教授与老师的意见,采用了开放型综合实验台结构,经不断创新改进研制而成的,是目前液电控制最理想的实验室设备、即可用于初学者的学习实验实训,也可用于职工的技能培训;可以加强学员深入掌握专业知识,提高解决实际问题能力、广泛用于学校、部队、军事、院校、机械、汽车、船舶、医疗、航空、钢铁、化工、电力、石油、机械工程等各个领域。

一、主要技术参数

1、电源:AC220V  50Hz

2、直流电源:输入AC220V  输出DC24V/2A

3、可编程控制器(PLC):三菱FX1S20MR主机

12输入  8输出(继电器输出方式)

4、液压实训油泵电机功率:250W  配有专用的稳压直流电机调速器调速范围:01700r/min

5、实训工作时离液压实训台1.5m远处噪声≤58dB

6、实训油路液流压力要求需0.51Mpa(油泵最高压力:Pmax=2.5Mpa

7、电磁换向阀:AC24V   吸力3Mpa

8、实训装置外型尺寸:1500mm×650mm×1750mm

二、主要特点

1、液压PLC控制实训装置主要由实训桌、实训台、液压元件和电器控制器件、可编程控制器(PLC)等组件组成。

2、实训桌、实训台为铁质双层亚光密纹喷塑结构,实训桌柜内存放液压元件等。

3、配备全常用液压元件:每个液压元件均配有安装底板,可方便、随意地将液压元件安放在铝合金型材面板上(面板带“T”沟槽形式的铝合金型材结构)。油路搭接采用快换接头,拆接方便,不漏油。

4、实训元件均为透明有机材料制成,便于了解掌握几十种常用液压元件的结构,性能及用途。掌握几十种基本回路的工作原理,实训组装回路快捷、方便。

5、通过机械控,传统继电器控制,先进的PLC自动控制与PLC编程及监控技术于一体,灵活实现其功能。

6、实训控制单元也可以采用独立的继电器控制单元进行电气控制,通过比较,突出PLC可编程序控制的优越性和先进性,加深对PLC编程器的了解与掌握。

三、透明液压PLC控制基本实训回路

1、用手动换向阀的换向回路。

2、用中位机能换向阀的用锁回路。

3、用液控平向阀的闭锁回路。

4、压力调定回路。

5、二级压力控制回路。

6、用减压阀的减压回路。

7、用增压缸的增压回路。

8、用H型换向阀的卸载回路。

9、进油节流调速回路。

10、回油节流调速回路。

11、调速齿轮泵的换向调速回路。

12、调速齿轮泵和调速阀组成的复合调速回路。

13、流量阀短接的速度换接回路。

14、用调速阀串连联的二次进给同路。

15、用调速阀并联的二次进给同路。

16、用顺序阀的顺序动作回路。

17、用压力继电回的顺序动作回路。

18、用行程开关控制的顺序动作回路。

19、用行程换向阀的顺序动作回路。

20、串联液压缸的同步回路。

21、用先导型溢流阀控制的换向回路。

22PLC编程软件学习和使用

23PLC与计算机的通讯,在线调试、监控

24PLC控制的液压基本回路实训(优化控制)

四、液压与气压PLC控制综合实训装置配置清单

序号

分 类

元 件 名 称

数量

1

泵站

拖动直流电机

1

专用直流电源及调速控制电路

1

高精度数字转速表

1

压力表

1

齿轮油泵

1

油箱

1

溢流阀

1

传感器

1

滤油器及温度液位计

1

2

组合透明元件

双作用油缸(带行程撞块)(含封闭自锁快速接头)

2

弹簧回位油缸(含封闭自锁快速接头)

1

增压油缸(含封闭自锁快速接头)

1

辅助油箱(含封闭自锁快速接头)

1

单向阀(含封闭自锁快速接头)

2

液控单向阀(含封闭自锁快速接头)

2

溢流阀(直动式)(含封闭自锁快速接头)

2

节流阀(直动式)(含封闭自锁快速接头)

1

调速阀(含封闭自锁快速接头)

2

顺序阀(含封闭自锁快速接头)

1

减压阀(含封闭自锁快速接头)

1

二位二通电磁换向阀(含封闭自锁快速接头)

1

二位四通电磁换向阀(含封闭自锁快速接头)

2

O”型三位四通电磁换向阀(含封闭自锁快速接头)

1

H”型三位四通电磁换向阀(含封闭自锁快速接头)

1

M”型三位四通电磁换向阀(含封闭自锁快速接头)

1

二位四通行程换向阀(含封闭自锁快速接头)

1

三位五通手动换向阀(含封闭自锁快速接头)

1

压力继电器(含封闭自锁快速接头)

1

压力表(含封闭自锁快速接头)

2

微动行程开关(常开、常闭)

4

三通(含封闭自锁快速接头)

6

四通(含封闭自锁快速接头)

3

3

附件

毛巾

2

油盘

1

透明液压皮管  φ8

5

专用液压油

1

4

电器配件

电磁阀通用连接线

3

压力继电器插头线

1

电源线

1

编程电缆(西门子)

1

5

工具盒

螺丝刀6×100(一字、十字)

1

剪刀

1

活动板手

1

尖嘴钳

1

内六角扳手M5

1

内六角扳手M6

1

内卡簧钳

1

外卡簧钳

1

快速接头链接线(含封闭自锁快速接头)

30

快速油接头

5

各种密封圈

若干

6

资料

透明液压PLC控制实训装置使用说明书

1

7

软件

液压气动仿真软件

1

PLC控制液压与气动综合实训装置

液压元件拆装实训装置

液压与气压传动综合实训装置

气压传动与控制实验教学培训系统

液压气动实验室,液压气动实验装置

液压气压传动与控制实训操作平台

透明液压传动与PLC实训装置

液压传动实验室,气动实验室,液压气动传动与控制实验室

透明液压与气动PLC控制综合实训装置(软件控制)

透明液压传动与PLC控制实训装置

液压挖机与人机界面实训装置

PLC透明液压回路试验台

透明液压与气压传动综合实训装置(PLC控制、液压气动二合一)

液压传动与PLC实训装置(工业型单面)

PLC控制透明液压与气动综合实训装备

液压装载机实训系统

液压挖掘机实训系统

气动机械手实训考核装置

气动控制技术实验室设备

气动传动实验台

液压传动基础实训箱

气动实训箱

基本液压传动实验台

液压传动实训台装置

气动机械手实训模型

透明液压传动与PLC实训装置

机电液气一体化实训平台

液压传动技术实验台

液压元件拆装实训台(实物)

液压传动与控制实验教学培训系统

双面透明液压传动技术教学装置

透明液压传动演示系统

液压传动实验台

透明液压传动与PLC实训装置

透明液压PLC控制实训装置

气动PLC控制实训装置

透明液压与气动传动综合实训装置

多功能气动教学实训台

工业型液压综合实验台

PLC控制液压与气动综合实训装置(工业型)

透明液压传动与PLC控制实训装置

透明气动PLC控制实训装置

智能化数据采集液压实验台

气动PLC控制实验

四合一透明液压传动演示系统

液压与气压实验台

透明液压传动与PLC实训装置(铝合金框架)

叉车液压系统实训台

挖掘机液压系统与PLC控制实训装置

透明液压PLC控制实验装置(挖掘机液压试验台)

液压挖掘机实训装置

起重机械实训装置

装载机液压系统与PLC控制实训装置

起重机液压系统与PLC控制实训装置

液压与气压传动PLC综合实训装置(工业型)

液压传动与PLC实训装置(工业型单面)

透明装载机实训台

透明挖掘机实训台
