透明液压传动与PLC实训装置(铝合金框架)

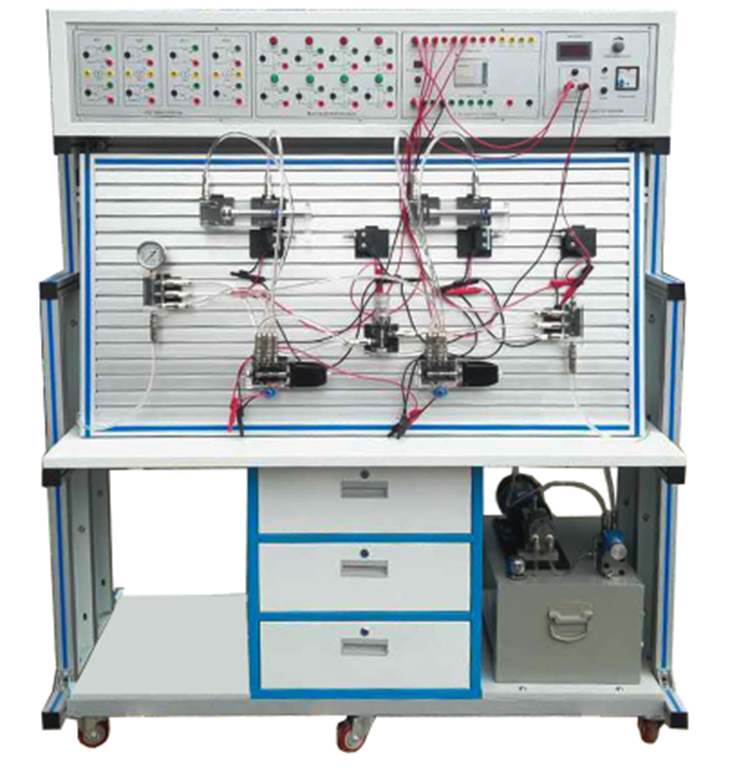

SB-YY03透明液压传动与PLC实训装置(铝合金框架)



透明液压传动与PLC实训装置,液压传动实验台是上海硕博公司为实现液压传动课程现代化教学而进行研究的最新科技成果,它填补了技校、中专、大专院校的液压传动透明实验台的国家空白。液压传动具有重量轻、功率大、结构简单、布局灵活、控制方便等特点、速度、扭矩、功率均可作无级调节,能迅速换向和变速,调速范围宽,快速性好,工作平稳、噪音小,元器件已实现系列化、标准化,通用化等一系列优点,随着科学技术的发展,液压传动作为一种可以传递动力和控制的传动方式,已经日益广泛应用到医疗、科技、军事、工业自动化生产、起动、运输、矿山、建筑、航空等各个领域。

一、主要技术参数

1、电源:AC220V  50HZ

2、直流电源输入AC220V  输出DC24V/3A

3、可编程控制器(PLC):三菱FX1S20MR主机 12输入  8输出(继电器输出方式)

4、液压实训泵站电机功率:400W  调速范围01500r/min外型尺寸: 500mm×350mm×250mm

演示实验油路液流要求压力仅需0.3-0.8Mpa (油泵最高压力:Pmax1.5Mpa)

5.液压泵工作时离液压台1.5m远处噪声≤58dB

6、实训油路液流压力要求需0.30.8Mpa(油泵最高压力:Pmax=1.5Mpa

7、电磁换向阀:湿式DC24V30W,得电时有亮起指示灯。

8、实训装置外型尺寸:1500mm×600mm×1700mm

9、整体框架采用40*40mm铝合金组装而成,拆装方便。

二、主要特点

1、液压PLC控制实验台主要由实训桌、实训台、液压元件和电器控制器件、可编程控制器(PLC)等组件组成。

2、配备全常用液压元件:每个液压元件均配有安装底板,可方便、随意地将液压元件安放在铝合金型材面板上(面板带"T"沟槽形式的铝合金型材结构)。油路搭接采用铜质快换封闭式接头,拆接方便,不漏油。

3、实训元件均为透明有机材料制成,便于了解掌握几十种常用液压元件的结构,性能及用途。掌握几十种基本回路的工作原理,实验组装回路快捷、方便。

4、电气主控单元采用PLC可编程序控制器控制,可与PC微机通讯实现微机智能控制,同时以液压回路为控制对象,加强对PLC控制可编程序控制器的学习及应用。

5、实验控制单元也可以采用独立的继电器控制单元进行电气控制,通过比较,突出PLC可编程序控制的优越性和先进性,加深对PLC编程器的了解与掌握。

液压元件

★三、透明液压PLC控制基本实训回路

1、用手动换向阀的换向回路。

2、用中位机能换向阀的用锁回路。

3、用液控平向阀的闭锁回路。

4、压力调定回路。

5、二级压力控制回路。

6、用减压阀的减压回路。

7、用增压缸的增压回路。

8、用H型换向阀的卸载回路。

9、进油节流调速回路。

10、回油节流调速回路。

11、调速齿轮泵的换向调速回路。

12、调速齿轮泵和调速阀组成的复合调速回路。

13、流量阀短接的速度换接回路。

14、用调速阀串连联的二次进给同路。

15、用调速阀并联的二次进给同路。

16、用顺序阀的顺序动作回路。

17、用压力继电回的顺序动作回路。

18、用行程开关控制的顺序动作回路。

19、用行程换向阀的顺序动作回路。

20、串联液压缸的同步回路。

21、二位三通起停回路。

22、差动连接快速回路。

23、单向节流阀的平衡回路。

24、二位三通和单作用缸的换向回路

25、三缸联动回路

★四、透明液压PLC控制实训装置清单

序号

分 类

元 件 名 称

数 量

备注

1

实训装置

框架采用40*40铝合金组装,

1



2

泵站

拖动直流电机

1



测速传感器

1



压力表

1



齿轮油泵

1



油箱

1



溢流阀

1



滤油器及温度液位计

1



3

电气部分

电源模块

1



时间继电器模块

1



PLC主机模块(FX1S-20MR

1



中间交流继电器模块

1



按钮模块

1



4

双作用油缸(带行程撞块)(含封闭自锁快速接头)

2



弹簧回位油缸(含封闭自锁快速接头)

1



增压油缸(含封闭自锁快速接头)

1



辅助油箱(含封闭自锁快速接头)

1



单向阀(含封闭自锁快速接头)

2



液控单向阀(含封闭自锁快速接头)

2



溢流阀(直动式)(含封闭自锁快速接头)

2



节流阀(直动式)(含封闭自锁快速接头)

1



单向节流阀(含封闭自锁快速接头)

1



调速阀(含封闭自锁快速接头)

2



顺序阀(含封闭自锁快速接头)

1



减压阀(含封闭自锁快速接头)

1



二位二通电磁换向阀(含封闭自锁快速接头)带指示灯

1

MFZ12-37YC电磁铁

二位四通电磁换向阀(含封闭自锁快速接头) 带指示灯

2

MFZ12-37YC电磁铁

“O”型三位四通电磁换向阀(含封闭自锁快速接头) 带指示灯

1

MFZ12-37YC电磁铁

“H”三位四通电磁换向阀(含封闭自锁快速接头) 带指示灯

1

MFZ12-37YC电磁铁

进油四通带压力表(含封闭自锁快速接头)

1



回油五通(含封闭自锁快速接头)

1



二位三通电磁换向阀(含封闭自锁快速接头) 带指示灯

1

MFZ12-37YC电磁铁

二位四通行程换向阀(含封闭自锁快速接头)

1



三位五通手动换向阀(含封闭自锁快速接头)

1



压力继电器(含封闭自锁快速接头)

1



压力表(含封闭自锁快速接头)

2



行程开关(常开、常闭)

4



四通(含封闭自锁快速接头)

3



三通(含封闭自锁快速接头)

4



5



吸油棉

4



油盘

1



电源线

1



专用红色液压油

1



6

电器配件

实训导线

24



编程电缆(三菱)

1



7

工具盒

螺丝刀6×100(十字)

1



呆板手

1



内六角扳手M5

1



内六角扳手M6

1



内卡簧钳

1



外卡簧钳

1



快速接头链接线(含封闭自锁快速接头)

22



快速油接头

5



8

资料

透明液压实训说明书

1



光盘(PLC编程软件,PLC程序)

1
