2021年9月11日

太阳能教学实验箱,太阳能教学实验系统

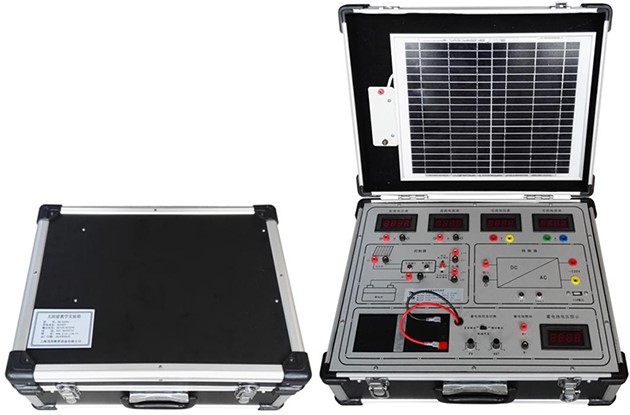

SB-XSP01太阳能教学实验箱





产品说明:

太阳能教学实验箱是面向职业院校实验教学需求研制,帮助学生理解太阳能光伏发电原理,学习太阳能光电转换的实际工程应用。

太阳能教学实验箱是一个太阳能光伏供电系统,通过它可以为太阳能电池、控制器和正弦波逆变器工作原理提供一个实用的教学、试验、演示平台。其工作流程是先由太阳能电池组件将太阳能转换为低压直流电能,再通过控制器对12V蓄电池充电,同时也对后面的逆变器供电,逆变器将12V直流电转变为220V交流电,供给各种负载使用。

一、产品介绍:

太阳能教学实验箱是面向职业院校实验教学需求研制,帮助学生理解太阳能光伏发电原理,学习太阳能光电转换的实际工程应用。

二、装置功能

本系统是一个太阳能光伏供电系统,通过它可以为太阳能电池、控制器和正弦波逆变器工作原理提供一个实用的教学、试验、演示平台。其工作流程是先由太阳能电池组件将太阳能转换为低压直流电能,再通过控制器对12V蓄电池充电,同时也对后面的逆变器供电,逆变器将12V直流电转变为220V交流电,供给各种负载使用。

三、技术参数

Pm

10W

Vmp

18.0V

Imp

0.56A

Voc

22.30

Isc

0.60A

1、太阳能电池组件:

2、蓄电池容量:12V/7AH

3、太阳能控制器

额定输出电压、电流:12V/2A;

蓄电池过充保护:14.40±0.2V,恢复13.8±0.2V

蓄电池过放保护:10.80±0.2V,恢复12.5±0.2V

两种输出模式:普通开/关模式、光控开/关模式

4、逆变器

额定输入电压:10~15V

额定输出电压:AC220V±10%50Hz±3HzDC5V

输出波形:正弦波

额定输出功率:150W

低压关断:9V~10V

过压关断:14.5~15.5

温度保护:≥65℃

转换效率:>90%

保护功能:过载、过压、短路、低压、高温、反接

5、输入电压:AC220V/50Hz

6、工作环境:0℃~40℃≤85%RH

7. 尺寸:46 CM *35 CM *16CM

8. 重量:约9.5KG

四、实验内容

1、太阳能电池光伏能量转换实验

2、环境对光伏转换影响实验

3、太阳能电池直接负载实验

4、控制器工作原理实验

5、控制器的过冲保护实验

6、控制器的过放保护实验

7、控制器的两种输出模式实验

8、逆变器的低压保护实验

9、逆变器的过压保护实验

10、逆变器输出实验

11、太阳能光伏系统电器负载实验

12、光伏控制型太阳能系统发电实验
