新能源汽车检测与维修实训考核设备

新能源汽车检测与维修实训考核设备



新能源汽车专业一体化学习工作站建设,是按照新能源汽车检测与维修技术专业“校企共建,双轨并行,工学结合”人才培养方案的整体要求建成的,集教学、培训为一体,由新能源汽车故障诊断、检测等模块化一体化教学的场地组成。包括新能源汽车电气基础学习工作站、新能源汽车核心部件学习工作站、新能源汽车核心技术原理学习站、纯电动汽车基础训练工作站、新能源汽车整车检测维修工作站、新能源汽车创新创业工作站,以及新能源汽车世赛集训站、新能源汽车展示区等。

一、功能特点

1.新能源汽车检测与维修实训考核设备完整展示了电动汽车整车CAN总线网络电控系统(包括舒适系统/电机控制/电池管理系统/VCU整车控制系统),可以动态模拟整车CAN总线网络电控系统的运行状态与工作过程。

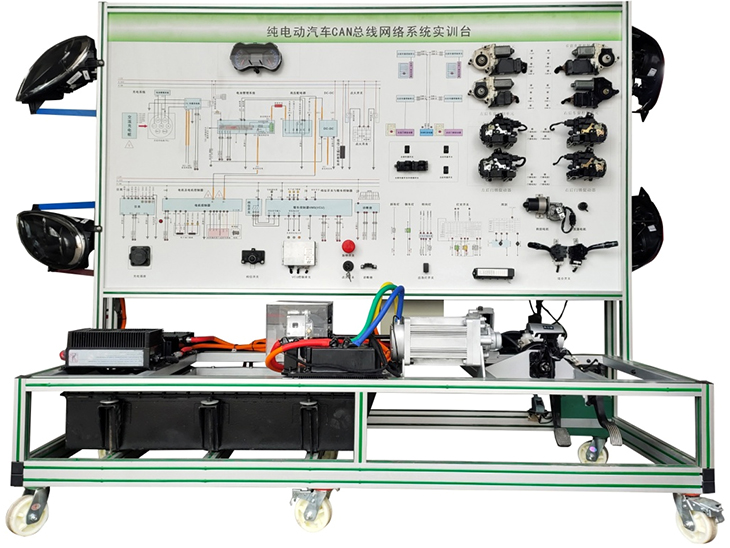

2.示教板面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板,表面经特殊工艺喷涂底漆处理;面板打印有永不褪色的彩色电路图与工作原理示意图;学员可直观对照电动汽车整车CAN总线网络电控系统结构原理图和实物,认识和分析电动汽车整车CAN总线网络电控系统的工作原理。

3.示教板面板上安装有点火开关、带网关通讯的整车控制器模块,智能仪表模块,电源系统模块,舒适控制模块(车窗与中控等),电动机控制器,工况指示灯,电源开关,油门踏板,制动踏板,动力电机等模块与操纵开关。

4. 设备框架采用40mm×40mm40mm×80mm两种一体化全铝合金型材搭建,耐油耐腐蚀并易于清洁,台面宽40CM,台面铺装32mm厚彩色高密度复合板,经久耐用不生锈,带4个带自锁装置万向脚轮,便于移动。

二、技术规格

1. 外接电源:交流220V±10% 50Hz

2. 工作电压:直流12V

3. 工作温度;-40℃~+50℃

4. 外形尺寸:2050x600x1700mm(长xx高)

5.动力电源:72V

三、基本配置(每台)

序号

名称

规格型号

单位

数量

1

控制面板与检测台

1.装有各种检测端子以及彩色原理图

2.冷板冲压成形移动架台

3.带有4只可移动脚轮

1

2

电动汽车磷酸铁锂电池

72V 20AH

1

3

电动车组合仪表(7BMS信息显示屏)

电动汽车仪表带CAN通讯;包含指示灯、电流电压指示、电量指示、能量流程图、REDAY/OK灯;

1

4

BMS电池管理控制单元系统

配套,包括:中央控制模块ECU,终端模块ECU

1

5

点火开关

配套

1

6

车载充电器

72V20AH,带CAN-BUS通讯

1

7

DC-DC转换器

72V12V

1

8

电动汽车充电枪与车载侧插座

电动汽车国标,CEBEA

1

9

电机驱动系统

72V1KW,带CAN-BUS通讯

1

10

电动车车身电气系统

包括电动车窗/中控锁系统,带CAN-BUS通讯

1

11

VCU整车控制系统

配套

1

12

故障模拟与排除装置

配套

1

13

设备教师/学生手册

配套

1

14

设备合格证、保修卡

配套

1
