2020年7月28日

微机控制与仿真实验实训室,培养单片机应用开发能力

微机控制与仿真实验实训室


微机控制与仿真实验实训室,单片机实验箱,单片机下载器,伟福仿真器。主要承担《微机原理》、《单片机应用技术》等课程实践教学任务。主要开设的实验实训项目有:信号灯的设计、步进电机实验、A/D转换实验、电子时钟、玩具电子琴、电气原理图的绘制、印刷线路版的设计等。
微机控制实验 主要功能是使学生了解单片机的基本结构、工作原理和主要工作特性,掌握微机控制的基本思想,掌握软件编程、硬件在线调试、实时仿真的方法和技巧,增强对单片机实际应用的理解和操作,培养单片机的应用和开发能力及电子CAD的应用能力。

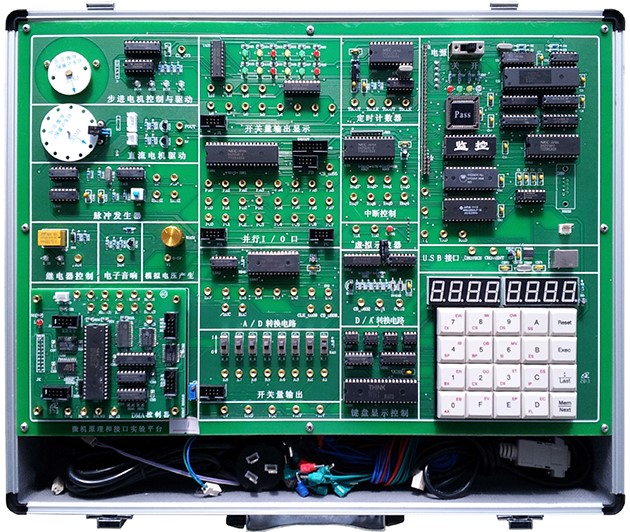

一、总体硬件组成和结构形式
1、由铝木合金箱体、开关电源、实验系统主板、和扩展实验电路模块组成。
2、采用常用实验电路集成一体化设计,扩展模块通过L_DV总线接入式设计。
3、设计有专用逻辑控制器,用户可以自己设计控制电路。
4、64KEPROM监控、64KRAM用户程序。
5、工作电源±5V,±12V,每路均有短路保护自恢复功能。
6、设计有嵌入式双通道虚拟示波器。
7、配置和实验平台配套的微机控制技术辅助教学联机调试软件。
二、详细技术指标
1、系统提供±5V,±12V工作电源。每路均有短路保护自恢复功能。
2、系统控制部件
1)主机含8088CPU,带64KEPROM 存放系统管理程序,带两片静态RAM 62256 构成64K用户程序和数据。
2)采用XC9536逻辑控制器作为主控部件,使系统的硬件控制电路精简而可靠。
3)USB/RS232通信接口兼容设计。
3、必备的测量仪器:双通道虚拟示波器,性能指标如下:
·真正的高速双通道存储虚拟示波器,可切换为单通道提高采样率。
·带有实时X-Y示波器:自动同步显示功能。
·存储功能:存储/栽入/分析历史波型。
·输入模拟电压信号幅值由软件调整,勿需硬件开关切换。
·带有幅频/相频特性专用虚拟示波器。可以保存波型文件,图片文件,方便插入在教学课件中。
4、常用信号源
1) 2路正负单脉冲输出。
2) 2路连续脉冲输出2MHZ和1MHZ。
3) 1路模拟量产生电路0-5V。
5、输入输出接口
1)4×6 键盘矩阵,进口键座,彩色定制键帽。
2)8位开关量输出电路。
3)12位开关量输人显示电路。
4)8只高亮LED七段数码显示器。
5)音频信号发生器,带8Ω喇叭。
6)继电器控制接口。
7)电子音响产生电路,带8Ω喇叭。
8)温度测量小信号放大电路。
9)8×8双色点阵显示电路
10)41线光柱显示电路
11)自带控制器T696C3LCD液晶显示实验电路。
6、控制接口和通信实验电路
1)8路8位A/D 0809转换电路。
2)1路8位 D/A0832转换电路。
3)并行I/O接口扩展电路8255。
4)8253定时/计数器接口电路。
5)8251串行口接口电路。
6)8259中断控制接口电路。
7)8279键盘控制接口电路。
8)USB总线通信实验电路。
9)DMA数据传送实验电路。
7、传感器
1)光电传感器,采用ST135,栅格盘,可以测量电机转速,实现电机的闭环控制。
2)PT100 温度传感器和温度测量控制实验电路。
8、执行部件
1)直流电机及驱动电路;2)三相五线步进电机20BY及驱动电路UN2003。
9、8088CPU的主要功能引脚全部引出测试点,以便观察实验过程中各信号的时序波形。
10、全部总线信号经过隔离引出至插孔排,同时设置20线L_DV总线插座,用于接入外扩模块,方便学生开展创新实验、或进行毕业设计与课程设计。
11、扩展2只IC-16集成电路插座,学生可以自己设计译码电路、计数器电路等。
9、联机软件:支持WINDOWS9X/2000/XP平台,并提供功能强大的CAI课件,将实验原理、实验目的、原理图、芯片查询、实验源程序等集于一体,便于多媒体教学。
10、创新扩展设计(外配模块):CAN总线通信实验电路,高精度数字标尺显示实验模块,无线红外收发一体通信实验模块。
11、实验的连接:模块间实验线路连接:全部信号采用排线连接,操作简便,连接稳定可靠。
12、机箱:坚固型铝合金框架,厚实的 ABS 塑料包角,参考外形尺寸 435×365×120mm。
三、可完成的实验项目
标配硬件实验项目:

1、ADC0809A/D转换实验
2、DAC0832D/A转换实验
3、8255A并行I/O口实验
4、8253A定时/计数器实验
5、8259A单级中断控制实验
6、8251A串行通信实验
7、USB 总线通信实验
8、直流电机控制实验
9、步进电机控制实验
10、继电器控制实验
11、存贮器读写实验
12、8279键盘显示控制实验
13、直流电机转速测量与控制实验
14、DMA数据传送实验
15、扩展IO口输出74LS273实验
16、扩展IO口输入74LS244实验
软件实验项目
1、显示程序实验
2、数据传送实验
3、数码转换类程序实验
4、运算类程序实验
5、分支程序设计实验
6、循环程序设计实验
7、子程序设计实验
8、综合程序设计实验
创新扩展实验项目(需外配模块):
1、16X16点阵显示实验
2、8X8双色点阵显示实验
3、128X64和1602液晶显示接口实验
4、2.4GISM无线收发实验
5、CAN总线通信实验
6、41线光柱显示实验
7、温度测量实验(配热电藕PT100)
