2022年8月6日

透明液压传动与PLC实训装置,液压PLC控制实验台

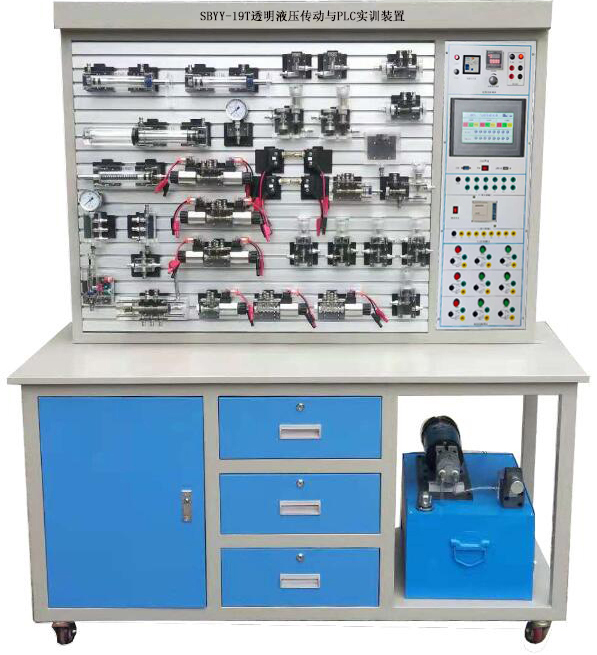

SBYY-19T透明液压传动与PLC实训装置



一、概述

透明液压传动与PLC实训装置,液压PLC控制实验台,是根据《液压与气压传动》等通用教材内容要求,参考广大师生的建议,精心设计而成。该系统除了可以进行常规的液压基本控制回路实验外,还可进行模拟液压控制技术应用实验、液压技术课程设计,以及可编程控制器(PLC)学习及其基本应用实验等,是机电完美结合的典型实验设备。

液压实验元件均为透明有机材料制成,透明直观。便于了解掌握几十种常用液压元件的结构、性能及用途。掌握几十种基本实验回路的工作过程及原理。实验时,组装实验回路快捷、方便。同时,配备独立的继电器控制单元进行电气控制,简单实用。通过与PLC比较,可以加深对PLC可编程序控制器的了解及掌握。

二、主要技术参数

1、电源:AC220V 50HZ

2、直流电源输入AC220V 输出DC24V/3A

3、可编程控制器(PLC):西门子S7-3001500主机 (继电器输出方式)

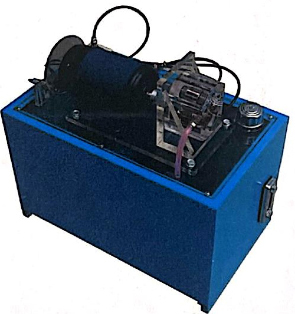

4、液压实训泵站电机功率:400W 调速范围01500r/min

外型尺寸: 500mm×350mm×250mm

演示实验油路液流要求压力仅需0.3-0.8Mpa (油泵最高压力:Pmax1.5Mpa)

5、液压泵工作时离液压台1.5m远处噪声≤58dB

6、实训油路液流压力要求需0.30.8Mpa(油泵最高压力:Pmax=1.5Mpa

7、电磁换向阀: 湿式DC24V.吸力37N

8、实训装置外型尺寸:1500mm×650mm×1700mm

二、主要特点

1、液压PLC控制实验台主要由实训桌、实训台、液压元件和电器控制器件、可编程控制器(PLC)等组件组成。

2、配备全常用液压元件:每个液压元件均配有安装底板,可方便、随意地将液压元件安放在铝合金型材面板上(面板带"T"沟槽形式的铝合金型材结构)。油路搭接采用铜质快换封闭式接头,拆接方便,不漏油。

3、实训元件均为透明有机材料制成,便于了解掌握几十种常用液压元件的结构,性能及用途。掌握几十种基本回路的工作原理,实验组装回路快捷、方便。

4、电气主控单元采用PLC可编程序控制器控制,可与PC微机通讯实现微机智能控制,同时以液压回路为控制对象,加强对PLC控制可编程序控制器的学习及应用。

5、实验控制单元也可以采用独立的继电器控制单元进行电气控制,通过比较,突

PLC可编程序控制的优越性和先进性,加深对PLC编程器的了解与掌握。

6、液压仿真控制软件,其界面可清楚的展示液压元器件的内部结构以及液压回路的工作过程。通过该软件,用户可以在计算机上进行液压、电气液压知识的学习以及回路的

设计、测试和模拟的控制。该软件强大的仿真功能可以实时显示与软件连接的实际控制回路的动作。

三、透明液压PLC控制基本实训回路

1、用手动换向阀的换向回路。

2、用中位机能换向阀的用锁回路。

3、用液控平向阀的闭锁回路。

4、压力调定回路。

5、二级压力控制回路。

6、用减压阀的减压回路。

7、用增压缸的增压回路。

8、用H型换向阀的卸载回路。

9、进油节流调速回路。

10、回油节流调速回路。

11、调速齿轮泵的换向调速回路。

12、调速齿轮泵和调速阀组成的复合调速回路。

13、流量阀短接的速度换接回路。

14、用调速阀串连联的二次进给同路。

15、用调速阀并联的二次进给同路。

16、用顺序阀的顺序动作回路。

17、用压力继电回的顺序动作回路。

18、用行程开关控制的顺序动作回路。

19、用行程换向阀的顺序动作回路。

20、串联液压缸的同步回路。

21、二位三通起停回路。

22、差动连接快速回路。

23、单向节流阀的平衡回路。

24、二位三通和单作用缸的换向回路

四、液压仿真教学实训项目

1、液压传动简介及工作原理

2.液压系统的组成及功能仿真

3、液压回路的运行与仿真

4、液压回路的设计与仿真

五、液压动态仿真软件回路演示项目

1、多级高压回路

2、减压回路

3、先导式溢流阀缷荷回路

4、顺序平衡回路

5、回油节流调速回路

6、旁路节流调速回路

7、液压缸差动连接回路

8、三位四通电磁换向阀换向回路

9、液控单向阀锁紧回路

10、顺序阀控制顺序动作回路

11、压力继电器控制顺序动作回路

12、行程开关控制顺序同步回路

13、调速阀控制同步回路

14、液压马达回油节流调速回路

15、二位四通电磁阀换向回路

16、手动阀换向回路

17、速度换接回路

18、二位二通缷荷回路

六、液压PLC实验台配置清单

序号

分 类

元 件 名 称

数量

1

实训装置

实训桌

1

实训台

1

2

泵站

泵站 拖动直流电机

1

测速传感器

1

压力表

1

齿轮油泵

1

油箱

1

溢流阀

1

滤油器及温度液位计

1

3

组合透明元件

组合透明元件

双作用油缸(带行程撞块)(含封闭自锁快速接头)

2

弹簧回位油缸(含封闭自锁快速接头)

1

增压油缸(含封闭自锁快速接头)

1

辅助油箱(含封闭自锁快速接头)

1

单向阀(含封闭自锁快速接头)

2

液控单向阀(含封闭自锁快速接头)

2

溢流阀(直动式)(含封闭自锁快速接头)

2

节流阀(直动式)(含封闭自锁快速接头)

1

单向节流阀(含封闭自锁快速接头)

1

调速阀(含封闭自锁快速接头)

2

顺序阀(含封闭自锁快速接头)

1

减压阀(含封闭自锁快速接头)

1

二位二通电磁换向阀(含封闭自锁快速接头)

1

二位四通电磁换向阀(含封闭自锁快速接头)

2

三位四通电磁换向阀(含封闭自锁快速接头)

2

进油四通带压力表(含封闭自锁快速接头)

1

回油五通(含封闭自锁快速接头)

1

二位三通电磁换向阀(含封闭自锁快速接头)

1

二位四通行程换向阀(含封闭自锁快速接头)

1

三位五通手动换向阀(含封闭自锁快速接头)

1

压力继电器(含封闭自锁快速接头)

1

压力表(含封闭自锁快速接头)

1

行程开关(常开、常闭)

1

四通(含封闭自锁快速接头)

1

三通(含封闭自锁快速接头)

1

4

附 件

吸油棉

4

油盘

1

电源线

1

专用液压油

1

5

电器配件

实训导线

24

编程电缆(1500型配套)

1

6

工具盒

螺丝刀6×100(十字)

1

活动板手

1

尖嘴钳

1

内六角扳手M5

1

内六角扳手M6

1

内卡簧钳

1

7

资料

外卡簧钳

1

快速接头链接线(含封闭自锁快速接头)

22

快速油接头

5

透明液压实训说明书

1

光盘(PLC编程软件,PLC程序)

1
