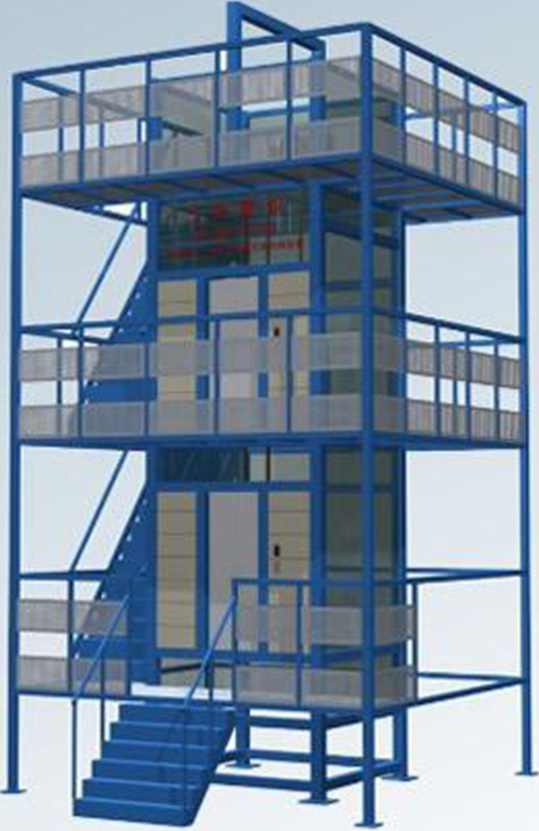

SB-ZT100型双层直梯教学实训平台

大中专院校、职业技校电梯工程及自动化课程演示教学而设计的,其控制元件全电脑化,可编程,电动机驱动采用变频调速器,功能与变频调速电梯相同,具有全集选功能,能自动平层,自动关门,响应轿内,外呼梯信号。该电梯外围采用透明有机玻璃制造,内部结构一目了然,维修保养简单。

电梯可作自动化专业的电梯程序教学之用,也可作职业技校的电梯安装维修演示操作之用。

一、电梯主要参数:

1、外围尺寸:4000x4000x6000要求建筑物净空高:8000

2、电梯井道尺寸:1800x1700x6000要求机坑底负:1000

3、电梯轿厢尺寸:1100x1050x1850开门尺寸:700x1750

4、平台净空高:2000平台通道宽:1000

5、整体设备自重:约7000㎏。其由电梯部分自重3500kg

6、曳引机功率:2.2KW。电压380V220V两种。

7、峰值额定电流:10A

8、供电电源:三相五线,380V,50HZ

9、变频器控制系统(微机或可编程序控制器PLC

10、控制方式:集选(JX)。

11、电梯层站:3/3

二、电梯结构简介

该电梯主要由以下两大部分组成:

井道框架及观学平台部分

相当于电梯附着的建筑物,提供支承,固定导轨,是钢架结构。观学平台老师和学生站立学习场所。

电梯部分

1、机房

a、曳引机:位于框架顶部,是电梯的动力装置,安装在承重梁上,他主要由以下部分组成:

1)电动机:采用永磁同步电机,采用变频变压(VVVF)驱动方式,电梯起动时,变频器使定子电流频率从极低频率开始,按控制要求上升到额定频率,减速时,使转速相应从额定频率开始平滑地下降到零,实现电梯平层,保证了电梯运行平稳,模拟真实电梯良好的舒适感。采用永磁同步机,具有高密度、高效率、低噪音的特点。

2)制动器:只在电梯通电运转时松闸,当电梯停止时制动并保持轿厢位置不变,工作电压AC110V

3)曳引轮:绳槽为半圆槽,提供钢丝绳与绳轮之间的摩擦力。

b、限速器:电梯安全部件组成部分,当电梯超速时起连动制动安全钳进行刹车使轿厢夹紧在固定导轨上。

c、电源控制箱:电梯电源开关。

d、控制屏:

1)变频器:根据电梯给出的指令,对电机的频率、电压进行调制,使电机运行平稳。

2)控制系统(微机或可编程序控制器PLC):控制电梯的运行状态,根据内选信号,对电梯的位置进行逻辑判断,然后给出运行指令,使电梯实现应答呼梯信号,顺向截停,反向保留信号,自动关门等功能。

3)安全及门锁回路:由继电器回路组成,急停,门锁开关的通断决定安全及门锁回路的正常与否,以便控制系统(微机或可编程序控制器PLC)判断电梯是否处于安全状态。

2、导轨:分别有轿厢导轨和对重导轨保证轿厢及对重作垂直运动。

3、轿厢:由曳引钢丝绳悬挂,通过曳引机另一端连接对重,在导轨上运行,轿厢装备自动化,门上装有连锁开关,当门关闭后电梯才能运行,门上还有安全触板,当关门过程中碰到障碍物时,轿门马上开启。

4、对重:与轿厢连接,作用是平衡轿厢的重量。

5、层门:门上有门锁开关,当层门关闭后,电梯才能启动。

6、操纵箱:设在框架正面左则,模拟乘客在轿厢内选层的信号输入设备,包括:

1)数字显层器:七划数码显示轿厢所在楼层。

2"1","2","3",选层按钮。

3)开关门按钮。

4)方向指示灯:电梯运行方向指示。

5)电源锁:开关电梯电源,即首层外呼盒。

7、减速信号系统:由永磁感应器构成,提供轿厢停层位置信号。

8、终端保护开关:感应器提供电梯运行终端信号,电梯超过它时,安全回路及电源被切断,保证电梯不超出终端

三、电梯的功能及有关操作:

1、正常使用操作程序

1)接通三相电源。

1)打开呼梯盒上的电源锁,这时应有楼层显示。电梯能自动关门,应答外呼信号,在操纵箱上选择楼层后,必须关好门才能运行。这时外呼信号顺向的能停车,反向的保留。

2)厅外呼梯:电梯能自动响应信号,顺向停车,反向的在完成上一个指令后,自动应答。

3)泊梯:电梯停靠在底层关好门后,把呼梯盒的电源锁匙拔至"",则可切电梯电源,电梯停止工作。

2、维修点动运行。

把控制屏中的"正常"-"维修"开关拔至"维修"状态这时电梯仅作点动运行,但安全回路及门锁仍然有效,按"上行""下行"按钮,电梯作点动上或下,此操作

用于电梯维修,或实验终端限位功能。用点动操作将电

梯平层后,将选择开关至"正常"电梯将恢复正常运转。

四、电梯保养说明:

在进行电梯的维修保养作业时,必须关断三相电源:

1、润滑说明:

1)曳引机减速箱:每半年检一次。

2)轿厢导轨:涂抹小量机油。

对重导轨:涂抹小量钙基润滑脂。

3)厅门及轿门导轨:涂抹小量机油。

特别说明:钢丝绳不能加油润滑。

2、日常保养要点:

1)电梯运行时注意观察整体结构是否异常振动,曳引机是否异常噪

音,漏油,轿厢或对重运行时是否有振动。

2)检查曳引机抱闸能否正常打开。

3)检查各厅门锁动作是否正常,有无卡阻,必要时可在销轴加注小

量机润滑。

4)检查门机开关门动作是否正常,能否开门到位,必要时可调整摆

杆位置,并在销轴加注机油

5)电气检查: 应检查各保险是否烧断,检查各行程开关,感应器是否动作正常,检查各门锁触点是否接合良好

五、电梯安全注意事项:

1、系统必须可靠接地,接地线电阻值符合国家有关规定不大于

2、线路绝缘电阻应大于0.5MΩ

3、不能短接门锁运行。

4、除非透切理解控制系统(微机或可编程序控制器PLC)及变频器的各参数的作用,否则不得变动程序及参数。

5、电梯供电系统应该独立设置不得与电焊机、高频炉等设备共用,其他易受磁干扰的仪器设备也应该远离电梯控制屏。

6、当发现曳引机特别发热、冒烟、异常噪音时,应立即关闭电源,排除故障后才能继续使用。

六、电梯电控屏、VF变频变压电梯电气元件代号明细表

序号

代号

名称及规格

材料

新属配装代号

数量

备注

1

KMJ,GMJ

开关门继电器

MY4 DC24V

控制屏

2

2

DYJ

电压继电器

MY4 DC24V

控制屏

1

3

MSJ

门联锁继电器

MY4 DC24V

控制屏

1

4

RF1-RF2

空气开关

控制屏

1

5

QC

主接触器

GMC-12 AC220V

控制屏

1

6

GH

电源接触器

GMC-12 AC220V

控制屏

1

7

1A-5A

轿厢选层指令按钮

AK-01

轿内

5

5

8

1R-5R

选层指令灯

轿内

5

9

AK,AG

开关门按钮

AK-01

轿内

2

10

TU TD

向上、下按钮

控制屏

2

11

RF3

空气开关

控制屏

1

12

FM/CHD

超载蜂鸣器

DC24V

轿内

1

13

KSDXD

上下行指令灯

DC24V

轿内

2

14

SMJ/MK

检修开关

控制屏

1

15

SBKAB

安全触板开关

轿厢

1

16

SAC

安全钳开关

轿厢

1

17

SQF

轿门联锁开关

轿厢

1

18

*1--*48

故障点

控制屏

48

19

PU

门驱双稳态开关

轿顶

2

20

GU GD

上下强返碱速

轿顶

2

21

DZ1

轿厢应急照明灯

轿顶

1

选用件

22

FS

轿厢风扇

轿厢

1

23

CH

超载开关

轿底

1

24

M1

门电机

自动门机

1

25

PKM

开门到位开关

自动门机

1

26

PGM

关门到位开关

自动门机

1

27

SG

关门减速开关

LX028

自动门机

2

28

M

交流电动机

机房

1

29

DZ

抱闸线圈

AC220V 是一表示2

机房

1

30

SW XW

上、下限位开关

井道

2

31

SDS

底坑断绳开关

井道

1

32

SJK,XJK

上、下限位开关

井道

2

33

1G~4G

上召记忆灯

DC24V

井道

2

34

1SA~4SA

上召按钮

井道

2

35

2C~5C

下召记忆灯

DC24V

井道

2

36

2XA~54XA

下召按钮

井道

2

37

ST1~ST5

厅门联锁触点

井道

3

38

IYK

基站钥匙触开关

井道

1

39

WSK

司机/自动开关

桥箱

1

40

1PG

减速感应器

井道

5

41

HK

--模转换开关

电柜

1

42

D2

24V硅整流桥

电柜

1

43

SJU

电柜急停开关

电柜

1

44

KDX

相序保护继电器

电柜

1
