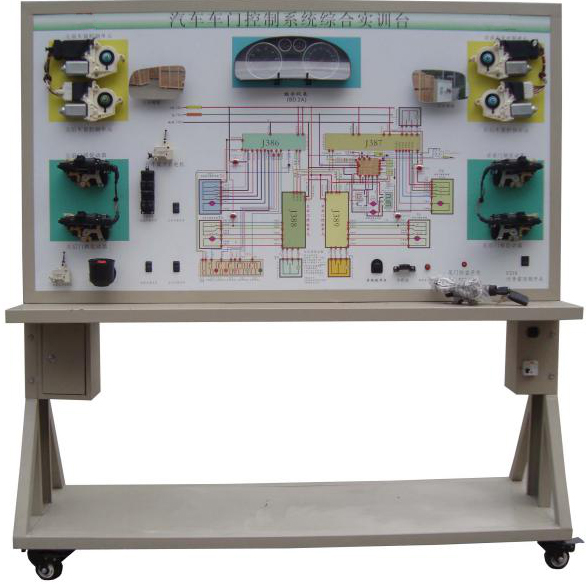

SBC-QCZX汽车总线技术实训平台

一、产品简介

汽车总线技术 采用全新大众帕萨特汽车车身CAN总线系统,包含电动窗、中控门锁及后视镜系统实物为基础,充分展示汽车车身CAN总线系统,包含电动窗、中控门锁及后视镜系统的组成结构和工作过程。

适用于学校对汽车车身CAN总线系统,包含电动窗、中控门锁及后视镜系统理论和维修实训的教学需要。

二、功能特点

1.真实可运行的汽车车身CAN总线系统,包含电动窗、中控门锁及后视镜系统,充分展示汽车电动窗、中控门锁及后视镜系统的组成结构。

2.操纵电动窗开关、中控门锁开关及后视镜开关,可真实演示汽车车身CAN总线系统,包含电动窗、中控门锁及后视镜系统的工作过程。

3.示教板面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板,表面经特殊工艺喷涂底漆处理;面板打印有永不褪色的彩色电路图;学员可直观对照电路图和实物,认识和分析汽车电动窗、中控门锁及后视镜系统的工作原理。

4.示教板面板上安装有检测端子,可直接在面板上检测汽车电动窗、中控门锁及后视镜系统各电路元件的电信号,如电阻、电压、电流、频率信号等。

5.示教板面板部分采用1.5mm冷板冲压成形结构,外形美观;底架部分采用钢结构焊接,表面采用喷涂工艺处理,带自锁脚轮装置,示教板底座上配有40cm左右的桌面,方便放置资料、轻型检测仪器等。

6.示教板工作采用普通220V交流电源,经内部电路变压整流转换成12V直流电源,无需蓄电池,减少充电的麻烦,12V直流电源有防短路功能。

三、技术规格

外形尺寸(约):1740×600×1700mm(××)

外接电源:交流220V±10% 50Hz

工作电压:直流12V

工作温度:-40℃+50℃

颜色:7032

钢管:40*40*3mm

机柜:1.5mm冷板冲压成形,背面设置维修门;

移动脚轮:100*60mm

四、基本配置(每台)

序号



规格型号

单位

数量

1

检测控制面板

装有各种检测端子,彩色电路图和工作原理示意图;面板:1700*900*4mm

1

2

舒适控制单元(ECU)

全新

1

3

组合仪表



1

4

点火开关



1

5

诊断座

OBD

1

6

电动窗总开关



1

7

前左右车门电脑



1

8

后左右车门电脑



1

9

前左右电动窗开关



1

10

后左右电动窗开关



1

11

前左右门锁



1

12

后左右门锁



1

13

后视镜调节开关



1

14

左右电动后视镜



1

15

保险丝盒



1

16

移动台架(带自锁脚轮装置)

1740×600×1700mm(长×宽×高

1

17

故障模拟与排除装置



1
