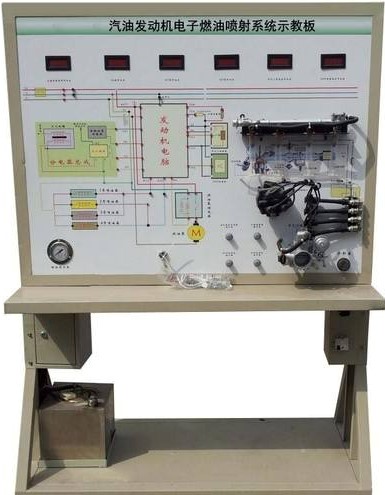

汽车电喷电教板,发动机电子燃油喷射系统

汽车电喷电教板



型号:大众AJR

规格:SJ-6

品牌:上海硕博

一、产品简介

汽车电喷 采用全新大众AJR发动机电子燃油喷射系统实物制作,充分展示电子燃油喷射系统的组成结构和工作过程。适用于学校对发动机燃油喷射系统理论和维修实训的教学需要。

二、功能特点

1.真实可运行的发动机燃油喷射系统,充分展示燃油喷射系统的组成结构和工作过程。转动曲轴位置信号轮,可分别演示电子燃油喷射工作过程。

2.示教板面板采用耐创击、耐污染、防火、防潮的高级铝塑板,表面经特殊工艺喷涂底漆处理;面板打印有永不褪色的彩色电路图与工作原理示意图;学员可直观对照电路图和实物,认识和分析电子燃油喷射系统的工作原理。

3.示教板面板上安装有检测端子,可直接在面板上检测电子燃油喷射系统电路元件的电信号,如电阻、电压、电流、频率信号等。

4.示教板安装有诊断座,可连接专用或通用型汽车解码器,对发动机电控系统进行读取故障码、清除故障码、读取数据流等自诊断功能。

5.示教板面板部分采用1.5mm冷板冲压成形结构,外形美观;底架部分采用钢结构焊接,表面采用喷塑工艺处理,带自锁脚轮装置,示教板底座上配有40cm左右的桌面,方便放置资料、检测仪器等。

6.示教板工作采用普通220V交流电源,经内部电路变压整流转换成12V直流电源,无需蓄电池,减少充电的麻烦,12V直流电源有防短路功能。

三、技术规格

外形尺寸(约):1240×600×1700mm(××)

外接电源:AC 220V±10% 50Hz

工作电压:DC 12V

工作温度:-40℃+50℃

颜色:7032

钢管:40*40*3mm

机柜:1.5mm冷板冲压成形,背面设置维修门;

移动脚轮:100*60mm

四、基本配置(每台)

序号



规格型号

单位

数量

1

检测控制面板

装有各种检测端子以及彩色电路图和工作原理示意图(面板:1200*900*4mm)

1

2

发动机控制电脑(ECU)

全新

1

3

点火开关

全新

1

4

诊断座



1

5

燃油箱

10L

1

6

汽油泵(含汽油泵插头)

全新

1

7

油泵继电器



1

8

点火线圈总成



2

9

火花塞



4

10

高压线



1

11

喷油器

4120ml玻璃量杯

1

12

喷油嘴

全新

4

13

曲轴位置传感器及信号轮



1

14

移动台架(带自锁脚轮装置)

1240×600×1700mm(长×宽×高)

1

15

故障模拟与排除装置



1
