离心式水泵拆卸装配测试装置,离心泵

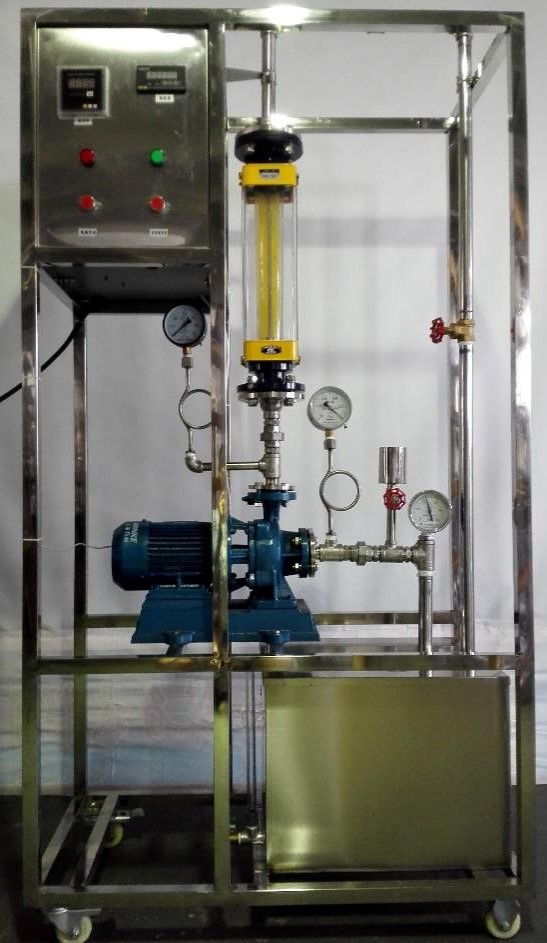

SB-LXBCZ离心式水泵拆卸装配测试装置







装置功能

1.强化手动操作技能训练。
2
.考察学生全面分析系统、辨别正误和迅速决策等能力,在实践中结合了识图能力、出具规范清单、安全操作等各项理论功底的考察。
3
.能水泵拆装、流量计安装和四大化工参量的安装、检测、显示等。

设计参数

液体流量:04m3/h
液体温度:常温。

公用设施

水:装置自带贮水箱,实验前用清洁水源灌注满,实验过程中可循环使用,实验结束后排空即可。
电:电压AC220V,功率0.75KW,单相三线制。每个实验室需配置1~2个接地点(安全地及信号地)。
气:无。
实验物料:清洁自来水。

主要设备

水箱:不锈钢材质,带贮水排空底阀,进水管路设置专用接口。
循环水泵:机械密封卧式离心泵 功率:0.75W。数量1台。
水转子流量计: 流量范围 4004000 L/h
水泵进口管路:304不锈钢材质,DN32
水泵出口管路:304不锈钢材质,DN25
电源设备:布线槽,带漏电保护的空气开关盒。
设备尺寸:1600x500x1700 mm (xx)

测控组成

变量

检测机构

显示机构

执行机构

离心泵
进口压力

压力表,精度:1.5%FS

压力表就地显示

离心泵
出口压力

压力表,精度:1.5%FS

压力表就地显示

管路出口阀 (手动)

流体流量

玻璃转子流量计,精度:4%FS

流量计就地显示

管路出口阀 (手动)

流体温度

双金属温度计,精度:1.5%FS

温度计就地显示

离心式水泵的拆卸装配及测试装置配置清单:

序号

元器件名称

型号

单位

数量

1

循环水泵

AMS

1

2

蓄水箱

非标

1

3

转子流量计

LZB-40

1

4

功率表

HY194P3-9K1

1

5

阀门

DN40

2

6

压力表

Y100

3

7

温度表

AI-501

1

8

实验管路

非标

1

9

不锈钢框架

非标

1

10

控制柜

非标

1
