电气系统安装与调试实训装置,电气控制

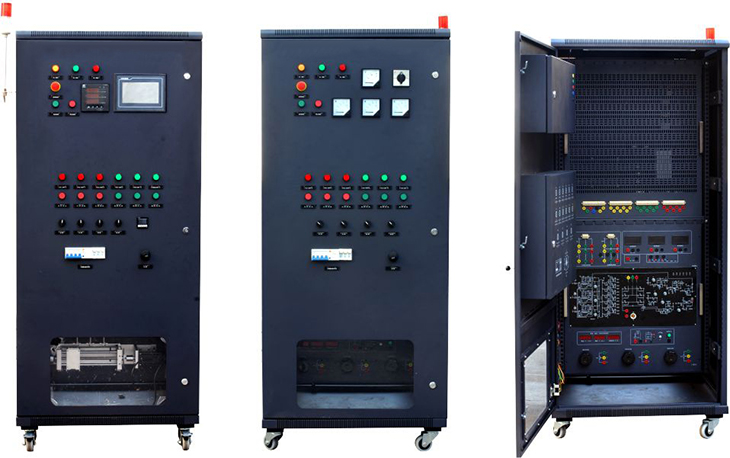

SBGK-01B电气系统安装与调试实训装置



一、概述

电气系统安装与调试实训装置,电气控制实训室为机电技术应用,“电气控制线路安装和调试运行”技能实训考核装置,通过实训使学生掌握基本电气控制线路的安装方法及安装工艺要求等,使学生掌握电气安装和控制的相关知识,学会使用常用的电工测量仪表,具备相应的电气操作技能,树立电气操作的安全意识,培养学生的创新思维能力、科学的工作方法和良好的职业道德意识,为提高学生的专业综合能力奠定良好的基础。

电气控制系统安装与调试实训装置内容设计上,把电气线路基本设计、常规的继电控制、PLC及通讯、触摸屏组态控制、PWM控制、直流调速控制、传感器技术、编码器、异步电动机、特种电机进行系统设置,以实现组成不同的控制量与被控制量的开环和闭环控制,以各种电机为最终控制对象,体现出电气控制的系统性、全面性和完整性,构成多种变化的竞赛内容。

现代电气控制系统安装与调试实训装置内容包括控制系统电路设计、控制系统电路布置、连接工艺与调试、工作单元独立功能编程调试、控制系统整体功能编程调试、电气控制系统故障检修等核心技能。同时可考核参赛选手的工作效率、质量意识、安全意识、节能环保意识和职业素养精神等。

电气控制系统采用触摸屏→PLC→D/A→变频器+旋转编码器→A/D→PLC→触摸屏开、闭环位置控制方式,可通过系统不同要求进行参数调整,实现控制系统完成所需功能要求。

通过此项实训,展示了院校学生在电工基本技能、电机与电气控制、PLC应用技术、电工测量与仪表调试、电力电子技术、交直流调速、组态控制技术、工业现场网络等核心技术技能,同时展示了工作效率、质量意识、安全意识、节能环保意识和规范操作等职业素养。

现代电气控制系统安装与调试实训考核装置具有电气控制系统的电路设计、安装和布线,传感器接线与调整、PLC编程、模拟量模块应用、人机界面组态、电机驱动(含变频器及对应电机、伺服驱动器及伺服电机、步进电机及驱动器、继电控制与保护、温度控制器、增量型编码器)参数设定、以及典型机床控制电路故障排除等功能。装置中多参量实时手工给定(如速度实时变化给定、温度变化实时给定、距离变化实时给定等),实现了系统控制的实时控制,真实的模拟和反映了工业控制的过程,实训内容广泛、变化多样,是一款典型的职业能力培养设备,通过在该设备上实训,可使学生职业能力得到大幅度提升。

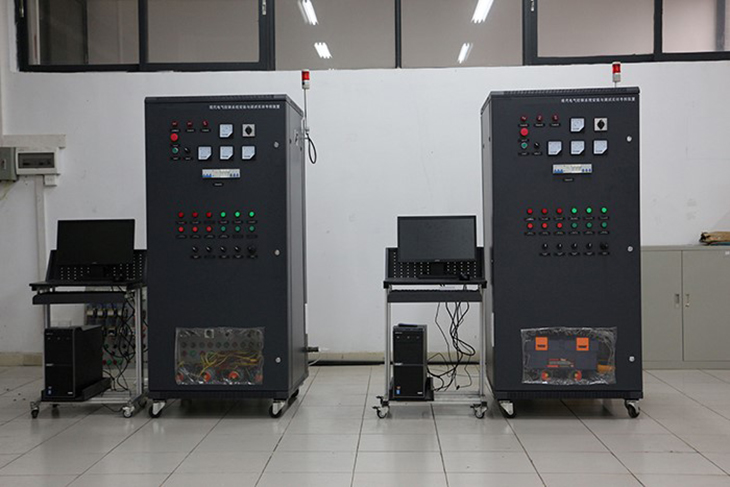

该装置以标准的配电柜为主柜,合理利用柜体的双面空间,科学地布置电器及配套实验器材,本实用新型的目的在于克服上述现有技术中的不足之处,提供一种占地面积小、布局合理、结构紧凑、功能齐全,提高考核效率的创新技术方案。该种维修电工教学柜式实训考核装置,包括有柜架、观察窗、仪表操作盘、电气系统、电机机组组成,

二、现代电气控制系统安装与调试实训考核设备技术指标

1.输入电压:三相五线 ~380V±10%  50Hz

2.工作环境:环境温度范围为-10℃+40℃  相对湿度<85%25℃) 海拔<2000m

3.装置容量:<1kVA

4.外形尺寸:850mm×800mm×1800mm

5.电脑桌外形尺寸:长××高=600mm×530mm×1000mm

6.安全保护:具有漏电保护,安全符合国家标准

三、现代电气控制系统安装与调试实训考核设备结构功能特点

1.本装置是由控制柜、受控对象等组成一个完整系统,具有占地面积小、操作方便、可移动、内部安装有照明设施、操作面板,各控制点和通讯接口均引出到专用的接线板上,使实训更加便捷。

2.控制元件(如PLC、变频器、接触器等)采用导轨式安装,实训时可根据需要进行合理的调整安装,布线采用工业线槽板前布线方式,设备的进出线采用塑料软管及接头与受控对象进行连接,受控对象采用外置方式便于观察。

3.本装置采用模块式结构,扩展性强,选择不同的配置、调整系统参数,从而实现控制系统需求。

四、本设备可完成的典型实训项目举例

1.转换开关与电压表连接测量三相电压

2.三相电流的测量

3.电力综合仪表的使用

4.三相异步电动机直接起动、停车的控制

5.接触器联锁的三相交流异步电动机正、反转控制电路

6.按钮联锁的三相交流异步电动机正、反转控制电路

7.按钮、接触器联锁的三相交流异步电动机正、反转控制电路

8.三相交流异步电动机Y-△(手动切换)起动控制电路

9.三相交流异步电动机Y-△(时间继电器切换)起动控制电路

10.定子绕组串联电阻起动控制电路

11.三相交流异步电动机能耗制动控制电路

12.三相交流异步电动机降压起动及反接制动控制电路

13.两台电动机的顺序控制电路

14.电动机的往返行程控制电路

15.普通车床控制电路

16.电动葫芦控制电路

17.三相交流异步电动机点动、连续转动的控制电路

18.两地控制电路

19.接触器控制的双速电动机调速控制电路

20.时间继电器切换的双速电动机调速控制电路

21.离心开关配合的反接制动控制

22.变频器面板功能参数设置和操作

23.外部端子点动控制

24.电机多段速度控制

25.工频、变频切换控制

26.基于PLC模拟量方式变频开环调速控制

27.基于面板操作的电机开环调速

28.基于PLC通信的变频器开环调速

29.PLC控制电机顺序起动

30.触摸屏的参数设置与编程

31.触摸屏组态控制三相异步电机点动与自锁

32.触摸屏组态控制三相异步电机正反转

33.触摸屏组态控制三相异步电机星三角起动

34.触摸屏组态控制变频器模拟量调速

35.步进驱动器的参数设置

36.步进电机的控制

37.步进电机的PLC开环控制

38.编码器的使用

39.基于编码器的步进电机闭环控制

40.交流伺服驱动器的参数设置

41.交流伺服电机的闭环控制

42.温度控制器的调试及热电阻的使用

43.基于热电阻的PLC温度控制

44.传感器的使用

45.基于传感器的PLC位置控制

46.多台PLC主、从站通信

47.X62W 铣床电气控制电路单元常见故障的检查与排除实训

48.T68 镗床电气控制电路单元常见故障检查与排除

五、现代电气控制系统安装与调试 的配置、表1 设备具体技术参数

序号

名称

型号及规格

数量

备注

1

实训柜

850mm×800mm×1700mm

1

钢结构,带自锁脚轮,作为电气控制系统的机械和电气设备的安装载体,设备可自由、灵活的布置、安装。

2

主令电气及仪表单元



1

包括进线电源控制与保护、主令电气控制元件、指示灯、触摸屏、显示仪表、紧急停止按钮等器件。

每门一组,配置不同。

3

PLC网络组态单元



1

包括0~20mA标准恒流源、0~10V标准恒压源、数字式显示仪表、台达伺服驱动器、步科步进驱动器等器件。

4

PLC控制单元



1

包括微型PLC、模拟量模块、扩展模块,0~20mA标准恒流源、0~10V标准恒压源、数字式显示仪表、等器件。

5

继电控制单元



1

包括断路器、熔断器、接触器、中间继电器、热保护继电器、行程开关、时间继电器等。

同时还安装由伺服、步进电机驱动的(可相互转换)、传感器、微动开关、滚珠丝杠、增量型编码器组成的小车运动装置。

6

PLC控制型机床电路智能考核单元挂板



1

包括X62W铣床电路,T68镗床电路PLC控制。

7

电脑推车



1



8

工具



1



9

可编程控制器

PLC西门子、三菱

1

见附表一和附表2

10

触摸屏

TPC7062TI昆仑通泰

1



11

旋转编码器



1



12

伺服电机



1



13

步进电机



1



14

伺服电机驱动器

ASDA-B2台达

1



15

步进电机驱动器



1



16

直流调速器+直流电机



1



17

智能考核系统



1

<A>具有科学性、独创性、先进性。

1、采用专用处理器技术与配套的工业控制技术。

2、高清晰液晶显示屏,图像与文字显示真实,中文菜单操作界面,人机交互友好。

3、操作按键直观,操作简单快捷。

4、可以不连接电脑进行脱机考核,老师与学生有独立界面,老师通过密码进入教师界面出题,学生在普通界面答题。

5、任何一个学生机可做为老师机控制网络设备,实现了没有计算机也可集中控制整个网络设备

6、设备的试题可根据要求进行编辑。

7、可设定该装置的任意一处电路的线路故障现象。

8、可调整故障设置点的数量和类型。

9、设备的故障设置装置组成局域网后,通过主控计算机控制每一台设备的故障设置、故障排除、参数设定、远程起动、到时切断电源、自动评分等功能。

<B>与网络型多媒体管理器系统对接后可实现以下功能:

1、可以任意控制每个设备的学生操作允许与否。

2、可任意编辑试题、试题存盘,任意设置答题限时时间。

3、可对班级学生的成绩进行统计,形成班级成绩报表。

4、可设置系统登陆密码。

5、能随时收卷、阅卷,能对学生的考试情况和考试成绩进行统计,帮助教师准确、全面地了解学生对各课程内容的掌握情况。

附表一、三菱可编程控制器

序号

名称

型号

数量

单位

1

三菱可编程控制器

FX3U-32MT

1

2

三菱主机

FX3U-32MR

1

3

三菱模块

FX3U-3A-ADP

1

4

FX系列下载线

RS-232

1

5

485通讯模块

FX3U-485-BD

2

6

三菱变频器

FR-D740-0.75K-CH

1
