2021年1月26日

水冷式中央空调实训考核装置,水冷式中央空调

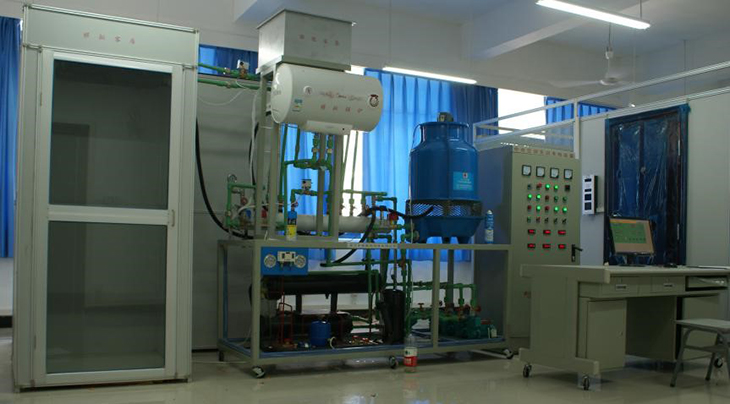

SB-KT01A水冷式中央空调实训考核装置



一、产品概述:

水冷式中央空调实训考核装置,中央空调实训考核设备是根据《中华人民共和国教育行业标准(制冷和空调运用与维修专业仪器设备配备标准)》,教育部"振兴21世纪职业教育课程改革和教材建设规划"的教学要求,结合生产实际和职业岗位的技能要求,按照职业及本科院校的教学、实训、实验要求研制和开发的产品。水冷式中央空调实训考核装置适合高等职业院校、中等职业学校及本科院校的机电设备安装与维修、机电技术应用、电气运行与控制、电气技术应用、电机与电器、制冷和空调设备运用与维修等专业的《制冷空调机器设备》、《制冷空调装置的安装操作与维修》、《制冷空调自动化及机电一体化》、《空气调节技术与运用》等课程的教学与实训。水冷式中央空调实训考核装置装置也适合制冷及相关专业的中级、高级工和技师的鉴定考核及中央空调课题的设计、开发。

二、技术参数

1.输入电源:三相五线~380V±10%  50Hz

2、最大供冷量:7.5kW

3、最大输入总功率:6.5kW

4、制冷额定功率:3.8kW

5、制冷剂/用量:R22 2kg

6、风机盘管:350m3/h

7、冷却循环水泵:38L/min  扬程10

8、冷冻循环水泵:38L/min  扬程10

9、供热循环水泵:38L/min  扬程10

10、模拟锅炉:功率:1500W  容量:60L

11、系统保护:具有高低压力、过热保护装置

12、安全保护措施:具有过压、过流、过载、漏电、接地四种保护措施,符合国家相关标准。

三、系统组成

实训装置由电气控制柜、实训对象、模拟房间、模拟大厅、测量仪表等组成:

1.电气控制柜

采用铁质双层亚光密纹喷塑结构,结构坚固。前门采用透明设计,可观察到指示仪表、操作旋钮、PLC控制器、系统流程图、执行部件工作指示、交流接触器及热保护器等控制元件。共分为三层铁质面板,最上面层为电网电压指示、压缩机电流指示、水泵电流指示、带灯保险丝、操作旋钮及温度指示。第二层为PLC控制器及系统流程图,PLC控制器采用西门子224主机、EM231模拟量扩展模块、EM223数字量扩展模块、对应执行部件工作状态指示灯等组成。最下面层为执行器件,主要由交流接触器、过热保护器组成,分为主回路以三相四线380V电压为主,控制回路以交流220V电压为主。

2.实训对象

实训对象采用不锈钢钢架制成,系统由制冷机组、冷却水系统、媒水水系统、供暖系统等组成。

1)制冷机组:包括13匹旋转式压缩机、壳管式冷凝器、干式蒸发器、储液罐、内平衡式热力膨胀阀、干燥过滤器等组成,管路中还设有操作手阀、高低压力控制器、压力表等实训所必需的部件;此外,管路中设有视液镜可观察制冷剂状态;同时设有明显的颜色标识,高压管路部分为红色标识,低压管路部分为蓝色标识,并套有保温材料。

2)冷却水系统:包括13T玻璃钢冷却塔、2台冷却水泵(1台常用、1台备用)、水流开关、Y型过滤网、闸阀、单向阀等组成。

3)媒水水系统:包括2台媒水水泵(1台常用、1台备用)、分水器、集水器、电磁阀、水流开关、Y型过滤网、闸阀、单向阀等组成。

4)供暖系统:包括1台电加热水器、1台换热水泵、1套板式换热器、Y型过滤器、安全阀等组成。

3.模拟房间

模拟房间采用30×30工业铝型材和铝塑板组装而成,模拟房间外型尺寸不小于100cm×100cm×215cm,房间内部安装有数显温度控制控器、卧式暗装式风机盘管、铝合金百叶风口等组成。

4.模拟大厅

模拟房间采用30×30工业铝型材和铝塑板组装而成,模拟大厅外型尺寸不小于100cm×200cm×215cm,房间内部安装有数显温度控制控器、新风处理系统(卧式暗装式风机盘管、铝合金百叶风口、电动风量调阀、回风口、新风口等组成。

5.测量仪表

1)电气控制柜监测仪表参数:交流电压表量程0450V;交流电流表量程030A;交流电流表量程05A

2)制冷系统监测仪表参数:耐震真空压力表量程-0.11.5MPa-0.13.5Mpa;高低压力控制器:高压0.83.0Mpa、低压0.10.4Mpa

3)媒水水系统监测仪表参数:径向压力表量程00.16 Mpa

四、水冷式中央空调实训考核装置的配置

中央空调实训考核装置采用3匹水冷机组,配置2台冷却水泵(其中1台备用)、2台冷冻水泵,终端采用一个模拟大厅(风管送风)和一个模拟客房,采用一套分水器和集水器对冷量进行分配调节,整个中央空调采用PLC作为主控机,由计算机通过通信线与PLC进行通信,从而控制整个空调的运行,也可通过网络实现远程控制。空调的运行参数由传感器及变送器进行采集,并通过模块转换后送入PLC中,再由PLC送到计算机中进行实时显示监控。

该装置可实现手动控制和计算机控制两种控制方式:

手动控制按钮在控制柜的门上,这些控制按钮接入到PLC各个相应的输入变量上,可直接对整个中央空调进行控制;

计算机控制则采用组态技术建立计算机与PLC之间的稳定通讯,从而控制整个中央空调,并实现对空调运行数据的显示、分析等各种功能,同时也可通过网络升级建立远程计算机与现场计算机的通讯,实现对中央空调的远程控制

五、水冷式中央空调实训考核装置基本配置

序号

名称

主要部件、器件及规格

数量

1

电气控制柜

长×宽×高为80cm×80cm×190cm

1

2

模拟房间

长×宽×高为100cm×100cm×215cm,卧式暗装式风机盘管、铝合金百叶风口、供液电磁阀、铝合金百叶风口等

1

3

模拟大厅

长×宽×高为100cm×200cm×215cm,新风系统(卧式暗装式风机盘管、铝合金百叶风口、电动风量调阀、回风口、新风口、供液电磁阀等)

1

4

制冷机组

3匹旋转式压缩机(工作电压:220V;制冷量:7200W;输入功率:2340W;制冷剂:R22;电机形式:感应电机;保护器形式:内置;启动电容:容量50uF、耐压:370V);壳管式冷凝器(换热面积:1.2m2,设计温度:60℃、工作介质:管程(夹套):水、壳程(壳体):R22;干式蒸发器(换热面积:1.6m2,设计温度:40℃、工作介质:管程(夹套):R22、壳程(壳体):水;储液罐(容量:2L)、内平衡式热力膨胀阀、干燥过滤器

1

5

冷却水系统

冷却塔(冷却水量:3m3/h、外形尺寸不小于:Φ70×113cm、电机功率:0.18KW)、冷却水泵(输出功率:200W、输入功率:400W、额定转速:2850rpm、额定流量:38L/min、额定扬程:10m、进出口管径:25mm(1))、水流开关(进出口管径:20mm)、Y型过滤网(材质:黄铜、进出口管径20mm)、闸阀(材质:黄铜、进出口管径20mm)、单向阀(材质:黄铜、进出口管径20mm)

1

6

媒水水系统

媒水水泵(输出功率:200W、输入功率:400W、额定转速:2850rpm、额定流量:38L/min、额定扬程:10m、进出口管径:25mm(1))、分水器(采用无逢钢管加工而成,外形尺寸不小于Φ11×46.8cm,上侧设有5DN15外丝螺纹接口、下侧设有1路排水口)、集水器(采用无逢钢管加工而成,外形尺寸不小于Φ11×46.8cm,上侧设有5DN15外丝螺纹接口、下侧设有1路排水口)、电磁阀、水流开关(材质:黄铜、进出口管径20mm)Y型过滤网(材质:黄铜、进出口管径20mm)、闸阀(材质:黄铜、进出口管径20mm)、单向阀(材质:黄铜、进出口管径20mm)、自动排气阀

1

7

供暖系统

电加热水器(意大利品牌阿里斯顿牌热水器、功率:1.5kW、容量:60L)、换热水泵(输出功率:200W、输入功率:400W、额定转速:2850rpm、额定流量:38L/min、额定扬程:10m、进出口管径:25mm(1))、板式换热器(单片换热面积:0.023m2、最大流量:4m3/h、材质:不锈钢、设计温度:-195℃~220℃)、Y型过滤器(材质:黄铜、进出口管径20mm)、安全阀(接口螺纹DN15)

1

8

测量仪表

指针式交流电压表:量程0450V;指针式交流电流表:量程030A;指针式交流电流表:量程05A。耐震真空压力表:量程-0.11.5MPa-0.13.5Mpa;高低压力控制器:设定范围高压0.83.0Mpa、低压0.10.4Mpa。径向压力表:量程00.16 Mpa

1

11

光盘

力控组态软件、西门子PLC编程软件、配套应用程序、实验指导书、使用说明书等

2

12

型材电脑桌



1

13

组态软件



1

14

PC/PPI通讯电缆



1

15

扳手

0-250mm

2

16

螺丝刀

十字

1

17

内六角扳手

6mm

1

18

产品使用说明书



1

19

产品实验指书



1

1、认识中央空调的结构及设备的实训;

2、中央空调启动和停止的实训;

3、中央空调的运行、调节操作实训;

4、对中央空调的运行工况及各运行参数进行检测实训;

5、对可编程控制器PLC进行高级编程及PLC的安装接线调试进行实训;

6、组态技术应用实训:采用组态技术实现对中央空调运行进行动画显示,运行数据显示、实时监控、曲线分析、历史记录显示、报警、打印组态等功能;

7、传感器及变送器安装和使用实训。
