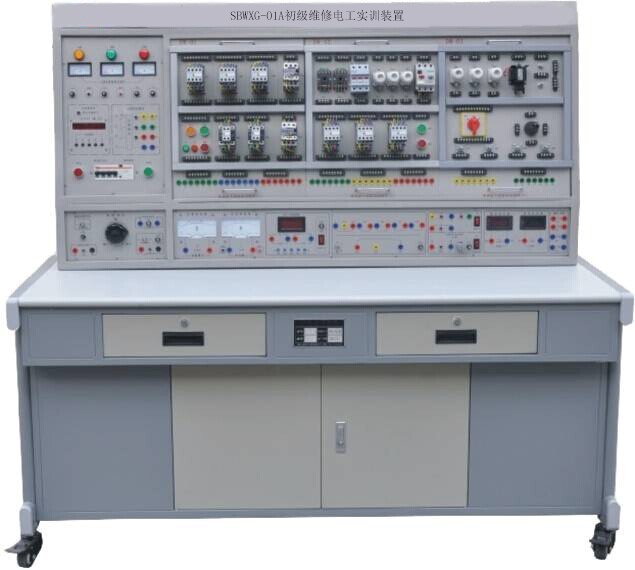

高级维修电工实训装置,中级维修电工 ,初级维修电工实训平台

SBWXG-01C高性能高级维修电工实训考核装置

高性能高级维修电工实训考核装置,高级维修电工 ,高级维修电工实训室设备,维修电工 主要面向企业,院校电类、机电类专业及校外工矿企业人员。实训室配备有:维修电工技师技能实训考核装置,可开展电子技术实训、电力电子技术实训、自动控制实训、变频调速实训(三菱及西门子)、电机与拖动实训、PLC实训(三菱及西门子)等多种类高级技师技能考核。通过实训考核以增强学生理论与实践的结合,提高实际动手操作能力,同时服务于社会高级电工人才培训,具备高级技师国家职业技能培训认证资格,在同类行业中处于领先水平。主要 ,维修电工高级技能实训室设备,电工高级PLC实训实验台、交直流传动调速(自控)实训室实验台、高级设备排故实训实验台、高级电力电子实训实验台、高级电子技术实训实验台,同时进行维修电工高级考证各个模块的培训。维修电工高级考核设备一致,这也大大提高了学生技能考证的通过率。

一、高性能维修电工实训考核装置概述

"高性能维修电工及技能实训装置"是根据机械工业职业技能鉴定指导中心组织编写的《机械工人职业技能培训教材》研制生产的,可对《初级维修电工技术》《中级维修电工技术》《高级维修电工技术》教材中列出的电气控制线路和实用电子线路进行实际操作,快速掌握课程的实用技术与操作技能。具有针对性、实用性、科学性和先进性,该实训装置不仅可供学生学习锻炼,更是劳动鉴定部门、大中专院校、职校、技校初级、中、高级维修电工技能考核的理想设备。

二、高性能维修电工实训考核装置特点

1、电气控制线路或电子线路实验元器件都装在作为挂板的安装板上,操作方便、更换便捷,可扩展功能或开发新实验;操作内容的选择具有典型性、实用性;

2、操作台只需三相四线的交流电源即可投入使用,占地面积小,节约用房、减少基建投资;

3、技能培训用的控制线路和配套的小电机经特殊设计,可模拟工厂各类电机的电力拖动系统, 并可满足维修电工的安装、调试、故障分析及排除故障等技能训练要求;

4、设有电压型漏电保护器和电流型漏电保护器,确保操作者的安全;各电源输出均有监示及短路保护等功能,各测量仪表均有可靠的保护功能,使用安全可靠。

5、具有多媒体智能型实验管理器:故障设置、故障排除、参数设定、远程起动、到时切断电源、自动评分等功能。含通讯电缆。

三、高性能维修电工实训考核装置技术性能

1.输入电压:三相四线制380V±10% 50Hz

2.工作环境:环境温度范围为-5~+40℃  相对湿度<85%25℃) 海拔<4000m

3.装置容量:<1.5KVA

4.外形尺寸:157×73×150cm3

四、高性能维修电工实训考核装置实验项目

(一)电气控制及电机拖动实训

1.三相异步电动机直接启动控制

2.三相异步电动机接触器点动控制线路

3.三相异步电动机接触器自锁控制线路

4.三相异步电动机定子串电阻减压启动手动控制线路

5.三相异步电动机定子串电阻减压启动自动控制线路

6.Y-△启动自动控制线路

7.用倒顺开关的三相异步电动机正反转控制

8.接触器联锁的正反转控制线路

9.按钮联锁的三相异步电动机接触器正反转控制线路

10.双重联锁的三相异步电动机正反转控制线路

11.单向减压启动及反接制动控制线路

12.能耗制动的控制线路

13.三相异步电动机的顺序控制

14.三相异步电动机的多地控制

15.工作台自动往返控制线路

16.三相线绕式异步电动机手动控制线路

17.三相线绕式异步电动机自动起动控制线路

18.C620型车床的接线、故障与维修

19.Z3040摇臂钻床电气控制线路

20.电动葫芦控制线路

21.简单生产机械电气控制电路连接实训

22.接触器控制双速电动机的控制线路

23.时间继电器控制双速电机的控制线路

24.按定子电流原则加入励磁的起动控制线路

25.简易同步电动机的能耗制动控制线路

26.直流电机启动调速

27.并励直流电动机电枢回路串电阻起动与调速

28. 直流电动机机械特性测试

29.带有能耗制动的反转控制线路

30.励磁反接制动的控制线路

31.滑差电机的调速控制实训;

32.交流电动机机械特性测试;

33.交流电动机的调速实训。

34.6140车床电气控制电路单元常见故障的检查与排除(16个故障点):

35.X62W铣床电气控制电路单元常见故障的检查与排除(16个故障现象):

(二)电工、电子技术综合实训

1.日光灯接线

2.单相整流装置电路的组装

3.并联型硅稳压管稳压电路的组装

4.串联型晶体管稳压电路的组装

5.JS20单结晶体管时间继电器

6.JSJ型晶体管时间继电器7.接近开关

8.微音放大电路的测试

9.智力竞赛抢答器

10.依靠漏电流触发的简易交流开关电路

11.家用调光台灯电路

(三)电力电子技术实训

1、单结晶体管触发电路(综合应用项目)

2、晶闸晶闸管单相半控桥式整流电路(电阻负载)的调试与分析

3、晶闸管单相半控桥式整流电路(电阻电感负载)(反电势负载)的研究

4IGBT管直流斩波电路的调试与分析

5、双向晶闸管单相交流调(调光台灯)电路的制作与调试(综合应用项目)

(四)PLC、变频器综合实训

1PLC基本技能实训

1.PLC认知实训(软硬件结构、系统组成、基本指令练习、接线、编程下载等)

2.典型电动机控制实操实训(点动、自锁、正反转、星三角换接启动等)

3.PLC仿真实训

2PLC模拟控制应用实训

1.抢答器控制(优先级、数值运算,具有声效功能)

2.天塔之光控制(闪烁、发射、流水型)

3.音乐喷泉控制(具有声效功能)

4.十字路口交通灯控制

5.水塔水位控制

6.自动送料装车系统控制

7.四节传送带控制

8.装配流水线控制

9.多种液体混合装置控制

10.自控成型机控制

11.全自动洗衣机控制(具有声效功能)

12.自控轧钢机控制

13.邮件分拣机控制

14.自动售货机控制

15.机械手控制

16.四层电梯控制(实物)

17.加工中心控制(实物)

3PLC高级技能实训(设计、安装、调试及检修)

1.PLC控制的三相异步电动机正反转控制

2.PLC控制的三相异步电动机Y/△启动控制

3.PLC控制的三相异步电动机降压启动控制

4.PLC控制的三相异步电动机能耗制动控制

5.C620车床电气控制线路

6.C6130车床电气控制线路

7.电动葫芦电气控制线路

4PLC、变频器综合应用技能实训

1.变频器功能参数设置与操作

2.变频器报警与保护功能

3.外部端子点动控制

4.变频器控制电机正反转

5.多段速度选择变频调速

6.变频器无级调速

7.基于外部模拟量(电压/电流)控制方式的变频调速

8.瞬时停电启动控制9.PID变频调速控制

10.PLC控制变频器外部端子的电机正反转

11.PLC控制变频器外部端子的电机运行时间控制

12.基于PLC数字量控制方式的多段速

13.基于PLC通信方式的变频器开环调速

14.基于PLC通信方式的速度闭环控制

15.变频器恒压供水系统的模拟

五、高性能维修电工实训考核装置的配备

() DW01电源、仪器控制屏

控制屏为铁质双层亚光密纹喷塑结构,铝质面板。为实验提供交流电源、高压直流电源、低压直流电源及各种测试仪表等。具体功能如下:

1、主控功能板

 (1) 三相四线电源输入,经漏电保护器后,经过总开关,由接触器通过起、停按钮进行操作;

 (2) 设有450V指针式交流电压表三只,指示电源输入的三相电压;

 (3) 多媒体智能型实验管理器:

<A>技术独家全国首创,拥有国家专利,实现了教育界的一种突破。

1、采用专用处理器技术与配套的工业控制技术。

2、高清晰液晶显示屏,图像与文字显示真实,中文菜单操作界面,人机交互友好。

3、操作按键直观,操作简单快捷。

4、可以不连接电脑进行脱机考核,老师与学生有独立界面,老师通过密码进入教师界面出题,学生在普通界面答题。

5、任何一个学生机可做为老师机控制网络设备,实现了没有计算机也可集中控制整个网络设备

6、设备的试题可根据要求进行编辑。

7、可设定该装置的任意一处电路的线路故障现象。

8、可调整故障设置点的数量和类型。

9、设备的故障设置装置组成局域网后,通过主控计算机控制每一台设备的故障设置、故障排除、参数设定、远程起动、到时切断电源、自动评分等功能。

<B>与网络型多媒体管理器系统对接后可实现以下功能:

1、可以任意控制每个设备的学生操作允许与否。

2、可任意编辑试题、试题存盘,任意设置答题限时时间。

3、可对班级学生的成绩进行统计,形成班级成绩报表。

4、可设置系统登陆密码。

5、能随时收卷、阅卷,能对学生的考试情况和考试成绩进行统计,帮助教师准确、全面地了解学生对各课程内容的掌握情况。

6、多媒体功能:可以实时同步播放、演示教师台的专用 教学软件、教学课件等,提高了学习的效率。可以选配特制功率扬声器,使语音解说更加轻松。真正实现了计算机教学与实训考核的网络化、信息化意义。

7、教师台选配图像采集装置,学生在自己的 上可以看到老师的真实的操作步骤,也可以调整观察角度,改变了传统的受人数限制、受角度限制的教学方式。

2、交、直流电源

(1) 励磁电源:直流220V/0.5A,具有短路保护。

(2) 电枢电源:直流0220V/2A连续可调电源一路,具有短路保护。

(3) 直流稳压电源:±12V/0.5A两路,+5V/0.5A一路,具有短路软截止自动恢复保护功能。

(4) 交流电源:

、设有变压器一组,变压器原边根据不同的接线可加220V,也可以加380V交流电源,合上开关后,变压器副边即可输出36V110V20V20V12V6.3V的交流电压;

、设有单相调压器一组,可得到交流0250V可调电压;

、控制屏设有单相三极220V电源插座及三相四极380V电源插座。

3、交、直流仪表

(1) 交流电压表:0500V带镜面交流电压表一只,精度1.0级。

(2) 交流电压表:05A带镜面交流电流表一只,精度1.0级,具有超量程报警、指示、切断总电源等功能。

(3) 功率、功率因数表:由微电脑、高精度A/D转换芯片和全数显电路构成。通过键控、数显窗口实现人机对话功能控制模式。为了提高测量范围和测试精度,在硬、软件上均分八档区域,自动判断、自动换档。功率测量精度1.0级,电压、电流量程分别为450V5A,测量功率因数时还能自动判断负载性质(感性显示"L",容性显示"C",纯电阻不显示),可储存15组数据,供随时查阅。

(4) 直流电压表:直流数字电压表1只,测量范围0300V,三位半数显,输入阻抗为10MΩ,精度0.5级。

(5) 直流电流表:直流数字电流表1只,测量范围为05A,三位半数显,精度0.5级,具有超量程报警、指示、切断总电源等功能。

4、整流二极管:IN5408四只

(二)高性能维修电工实训考核装置实验桌

实验桌为铁质双层亚光密纹喷塑结构,桌面为防火、防水、而磨高密度板、结构坚固,造型美观大方。桌子左右各设有两个抽屉(带锁)。

(三)实验组件

1DW-01维修电工实训组件(一)

挂箱上装有热继电器、交流接触器380V、按钮指示灯(6.3V),接线端子等。

2DW-02维修电工实训组件(二)

挂箱上装有螺旋式熔断器、直插式熔断器、低压断路器、时间继电器、交流接触器、接线端子等。

3DW-03维修电工实训组件(三)

挂箱上装有螺旋式熔断器、转换开关、电磁阀、十字开关、行程开关等。

4DW-04维修电工实训组件(五)

挂箱上装有交流过电流继电器、直流过电流继电器、整流器、日光灯管、接线端子排等。

5DW-05电工技能实训组件(四)

提供两组90Ω×2/1.3A磁盘电阻;一组900Ω×2/0.41A磁盘电阻。

6PLC主机挂箱

配三菱FX1N-40mR主机,集成数字量I/O24路数字量输入,16路数字量输出),RS-422通讯口,SC-09通讯编程电缆及转接输入输出口、开关等。随机配置仿真教学软件及工控组态软件。

7PLC实训演示挂箱

8.变频器实训挂箱

配置三菱FR-D720S变频器,带有RS485通讯接口及BOP操作面板。

9.电机导轨及光码盘测速系统

含光码盘测速系统(配有进口光电编码器)一套,不锈钢导轨1幅,道轨平整度好,无应力变形,同心度好。

10.工控组态软件一套:

打开软件编程环境,任何实训都可以编辑出形象直观动感强、数字效果好的组态棒图,并进行实训动态跟踪教学。

11PLC仿真实训软件一套:

1)通过PLASH虚拟环境实时显示PLC的运行状态

2)可以实现PLC虚拟接线,并对接线进行错误检查

3PLC编程训练、PLC程序编写测试等功能

4)实现PLC运行模拟,对错误程序进行检查

12.线绕式异步电动机转子电阻箱

13.电子线路按装板用于电子线路板调试时线路板的固定

14.直流并励电动机DC220V

15.三相鼠笼电动机AC220VY

16.三相鼠笼电动机AC380VY/△

17.双速异步电动机AC380V△/YY

18.三相线绕式异步电动机AC380VY

19.三相同步电动机交流380VY

20.滑差电机(380 Y型接法)

高性能维修电工实训考核装置总体配置表一

序号

名称

单位

数量

备注

1

维修电工实训考核台架

1

外形尺寸:2080mm×720mm×1650mm

    料:钢木结构;符合国家相关环保要求;

输入电压:AC  380 V±10%  50 Hz  三相五线;

    量:<1.5 kVA

实 验 屏:用于挂置实训单元挂板

具体配置详见  表二、维修电工实训考核台架详细说明表

2

多媒体智能型实验管理器挂箱

1

故障自动设置、故障排除考核、参数设定、远程起动、到时切断电源、自动评分等功能。含通讯电缆。

3

电气控制实训单元挂箱及电机

1

DW-01

维修电工实训组件(一)

1

DW-02

维修电工实训组件(二)

1

DW-03

维修电工实训组件(三)

1

DW-04

维修电工实训组件(四)

1

DW-05

电工技能实训组件(五)

1

SB-010

知能答题器(带通讯线)

1

SB006

CA6140型车床电路智能化实训考核挂箱

1

SB008

X62W型铣床电路智能化实训考核挂箱

1

SBDJ07

直流并励电动机DC220V

SBDJ01

三相鼠笼电动机AC220VY

SBDJ02

三相鼠笼电动机AC380VY/△

SBDJ04

双速异步电动机AC380V△/YY

SBDJ05

三相线绕式异步电动机AC380VY

SBDJ06

三相同步电动机交流380VY

SBDJ09

滑差电机(380 Y型接法)

SBDJ11

直流测功机(测速发电机)



线绕式异步电动机转子电阻箱

4

变频器实训挂箱

1

三菱FR-D720S变频器,带有RS485通讯接口及BOP操作面板。

6

PLC主机挂箱



1

配三菱FX1N-40mR主机,集成数字量I/O24路数字量输入,16路数字量输出),RS-422通讯口,SC-09通讯编程电缆及转接输入输出口、开关等。随机配置仿真教学软件及工控组态软件。



7

PLC实训挂箱



1

抢答器/音乐喷泉/装配流水线/交通信号灯/自动供水/天塔之光

自动送料装车/四节传送带/多种液体混合装置/自动售货机/自控轧钢机/邮件分拣机

机械手控制/自控成型机/加工中心

四层电梯/基础实验/中间继电器

4

SB-038转速机械功率测量仪

1

含转速转距及机械功率 三位半显示

8

电机导轨及光码盘测速系统

1

含光码盘测速系统(配有进口光电编码器)一套,不锈钢导轨1幅,道轨平整度好,无应力变形,同心度好

9

SC-09通讯编程电缆

1



10

工控组态软件

1



11

PLC仿真实训软件





1)通过PLASH虚拟环境实时显示PLC的运行状态

2)可以实现PLC虚拟接线,并对接线进行错误检查

3PLC编程训练、PLC程序编写测试等功能

4)实现PLC运行模拟,对错误程序进行检查

12

硕博维修电工

劳动技能鉴定软件

1

3D建模形象直观,可满足学生对电气元件结构、作用、安装、接线、电路分析的多媒体教学和熟悉电气控制线路的虚拟接线实训及应知考核测试功能。

12

行业仿真软件

1

自主研制开发了维修电工操作技能培训及相关考评、出题、测试系统,可作为劳动技能鉴定专用平台;

13

电工连线

1

20根:长1000mm  6条、绿6条、红6条、黑2条;

10根:长600mm   2条、绿2条、红2条、蓝2条、黑2条。

14

电子线路安装板

1

固定电子线路板





15

电工电子实训线路板及元件



1

日光灯接线

单相整流装置电路的组装

并联型硅稳压管稳压电路的组装

串联型晶体管稳压电路的组装

JS20单结晶体管时间继电器

JSJ型晶体管时间继电器

接近开关

微音放大电路的测试

智力竞赛抢答器

家用调光台灯电路

依靠漏电流触发的简易交流开关电路

16

电力电子技术能实训挂箱

1



17

常用工具

1

一字螺丝刀1把;十字螺丝刀1把;剥线钳1把;指针式万用表1个;斜口钳1把。

18

实验说明书

1

指导学生实训

表二、硕博维修电工实训考核台架详细说明

序号

名称

单位

数量

备注

1

维修电工实训考核台架

1

钢木结构;尺寸:1680mm×720mm×1650mm

用于挂置实训单元挂箱等。

2

数字式直流电压表

1

量程0300 V;三位半数显示

3

数字式直流电流表

1

量程05A;三位半数字显示

4

指针式交流电压表

1

0500V带镜面交流电压表一只,精度1.0级。

5

指针式交流电流表

1

05A带镜面交流电流表一只,精度1.0级,具有超量程报警、指示、切断总电源等功能。

6

功率、功率因数表

1

由微电脑、高精度A/D转换芯片和全数显电路构成。通过键控、数显窗口实现人机对话功能控制模式。为了提高测量范围和测试精度,在硬、软件上均分八档区域,自动判断、自动换档。功率测量精度1.0级,电压、电流量程分别为450V5A,测量功率因数时还能自动判断负载性质(感性显示“L”,容性显示“C”,纯电阻不显示),可储存15组数据,供随时查阅。

7

固定交流电源

1

(输入)380 V/220V(输出)110 V36 V20 V(两组)、12 V6.3 V;(具有过流保护报警切断电源,智能化误操作记录功能)

8

可调交流电源输出

1

0220V连续可调;(具有过流保护报警切断电源,智能化误操作记录功能)

9

直流稳压电源输出

1

1、可调同步电枢电源040V 可调2 A 1组);

2+12 V/1.5A  1组; -12V/1.5 A  1组; +5 V/1.5A  1组;

10

电枢电压输出电源

1

0220/2A;具有过流保护报警切断电源,智能化误操作记录功能);

11

励磁电源输出

1

220 V/0.5 A(具有过流保护报警切断电源,智能化误操作记录功能)。

12

整流二极管

4

2N5408

13

实验管理器

1

具有时钟、定时提醒、定时上电、定时切断电源功能。

14

误操作记录装置

1

自动记录由于接线或操作错误所造成的漏电告警、仪表超量程告警总次数, 为学生实训技能的考核提供一个统一的标准。

15

安全保护

1

漏电保护动作电流≤ 30 mA、紧急停电保护按钮开关、各组电源具有过流切断各自电源保护,单片机自动控制工作电流限流功能。

16

交流电源输出插孔

1

380V电源:插座式一组、接插式一组(三相五线)

220V电源:三插式一组、接插式一组

表三、硕博维修电工电气控制实训考核挂箱配置说明

序号

名称

单位

数量

备注

1

DW-01维修电工实训组件(一)

1

挂箱上装有热继电器、交流接触器380V、按钮指示灯(6.3V),接线端子等。

2

DW-02维修电工实训组件(二)



1

挂箱上装有螺旋式熔断器、直插式熔断器、低压断路器、时间继电器、交流接触器、接线端子等。

3

DW-03维修电工实训组件(三)

1

挂箱上装有螺旋式熔断器、转换开关、电磁阀、十字开关、行程开关等。

4

DW-04维修电工实训组件(四)





挂箱上装有交流过电流继电器、直流过电流继电器、整流器、日光灯管、接线端子排等

5

DW-05电工技能实训组件





提供两组90Ω×2/1.3A磁盘电阻;一组900Ω×2/0.41A磁盘电阻。

6

SB-006CA6140型车床电路智能化实训考核挂箱

1

自动设故,让学生排除,让学生掌握CA6140型车床的电气工作原理以及其排故的技能。

7

SB-008 X62W型铣床电路智能化实训考核挂箱

1

自动设故,让学生排除,让学生掌握X62W型铣床的电气工作原理以及其排故的技能。

8

SB-010答题器挂箱

1

与智能化实训考核挂箱匹配

表四、硕博维修电工PLC实训考核挂箱配置说明表

序号

编号

控制对象实训模块

实训教学目标

1

SX1

抢答器/音乐喷泉

通过对抢答系统中各组人员抢答时序的监视和控制,掌握条件判断控制指令的编写方法;通过对音乐喷泉控制系统中"水流"及音乐的循环控制,掌握循环指令的编写方法。

2

SX2

装配流水线/十字路口交通灯

通过对"生产流水线"顺序加工过程及十字路口交通灯路况信号控制,掌握顺序控制指令的编写方法。

3

SX3

自动供水/天塔之光

通过对"水塔水位""储水池水位"变化过程的判断,了解简单逻辑控制指令的编写方法。通过对天塔之光闪亮过程的移位控制,掌握移位寄存器指令的编写方法。

4

SX4

自动送料装车/四节传送带

通过对传送带启停、传送状态的控制和对货物在自动送料装车系统中流向、流量的控制,掌握较复杂逻辑控制指令的编写方法。

5

SX5

多种液体混合装置

通过对"液体混合装置"中不同液体比例及液体混合时搅拌时间的控制,掌握条件判断指令及各种不同类型的定时器指令的编写方法。

6

SX6

自动售货机

通过对用户投币数目的识别和自动售货机中各种"货物"的进出控制,掌握各种计数器指令及比较输出指令的编写方法。

7

SX7

自控轧钢机/邮件分拣机

通过对自控轧钢机和邮件分拣机材料("钢锭"邮件")来料数量、来料类别识别及对各种执行器(例如"电机")启停时序的控制,掌握数值运算指令及中断指令的编写方法。

8

SX8

机械手控制/自控成型机

通过对机械手停留"位置"及自控成型机各方向"液缸位置"的控制,掌握一个完整工业应用系统中的较简单逻辑控制程序的编写能力。

9

SX9

加工中心

通过对加工中心中各方向"电机"运行方向及"刀库"进出刀、换刀过程的控制,掌握一个完整工业应用系统中的较复杂逻辑控制的编写能力。

10

SX10

四层电梯

通过对一个完整的四层电梯模型的综合控制,初步掌握PLC控制系统的分析、I/O分配、设计I/O接线图、接线、编程、调试等工作过程的综合知识。

高性能中级维修电工实训考核装置,维修电工中级技能 ,电子技术 ,主要配备,接线 ,排故 ,PLC实训装置,电工中级PLC实训实验台、电子技术实训实验台、机床模拟排故实训实验台、电气接线调试实训实验台,自动控制实训、变频调速实训(三菱及西门子)、电机与拖动实训、PLC实训(三菱及西门子)等多种类高级技师技能考核。可进行维修电工中级考证各个模块的培训,维修电工中级技能 ,职业技能鉴定中心的维修电工中级考核设备一致,这也大大提高了学生技能考证的通过率。维修电工中级技能 ,主要承担院校机电专业学生的考级考证培训。







SBWXG-01B中级维修电工及技能培训考核实训装置

一、概述

中级维修电工实训考核装置是根据劳动和社会保障部颁发的"工人等级标准""职业技能鉴定"的要求而设计的,它适用于《初级维修电工》、《中级维修电工》和《高级维修电工》教材要求的电气控制线路,通过装置配备的PLC可编程控制器和变频调速器及相应实训模块的训练,快速掌握课程要求的实际应用技术和操作技能,具有针对性、实用性、科学性和先进性,它能满足中、高级维修电工考核大纲的要求,是各劳动职业技能鉴定部门、大中专院校、技校中、高级维修电工技能考核的理想设备。

二、中级维修电工实训考核装置特点:

1.电气控制线路元器件都装在作为挂板的安装板上,操作方便、更换便捷,便于扩展功能或开发新实训,操作内容的选择具有典型性和实用性;

2.操作台只需三相四线的交流电源,即可投入使用;

3.技能培训用的控制线路和经特殊设计的小电机,可模拟工厂中各类电气拖动系统, 并可满足维修电工的安装、调试、故障分析及排除的技术要求;

4.装置设有电压型和电流性漏电保护器,能确保操作者的人生安全;

5.所有元器件都通过导线引到接线端子上,学生接线时只需在端子上进行接线,有利于保护元器件;

6.通过走线槽进行走线,进行工艺布线训练。

7.具有定时兼报警记录仪,为学生实训技能的考核提供一个统一标准。

三、技术性能:

1.输入电压:三相四线(或三相五线)~380V±10%  50Hz

2.工作环境:温度-10~+40℃  相对湿度<85%25℃) 海拔<4000m

3.装置容量:<1.5KVA

4.    量:100Kg

5.外形尺寸:1305×805×1630mm3

6.漏电保护动作电流:≤30mA;漏电保护动作时间:≤0.1s

四、中级维修电工实训装置的基本配置及功能

(一)DW02 电源控制箱

 主控屏为铁质双层亚光密纹喷塑结构,铝质面板。

(二)主控功能板配备资源

1.三相四线电源输入,经漏电保护器后,经过总开关,通过起、停按钮控制接触器通断,并设有急停控制按钮;

2.控制屏上有450V指针式交流电压表1只,通过波段开关切换可以观测三相电网电压;

3.定时器兼报警记录仪(服务管理器),平时作为时钟使用,具有设定时间、定时报警、切断电源等功能;还可以自动记录由于接线或操作错误所造成的漏电告警、电源短路的总次数,为学生实训技能的考核提供一个统一的标准;

4.交流低压电源:设有变压器一只,原边220V、副边26V6.3V的交流电压,6.3V用于信号指示灯电源,26V用于能耗制动中整流电路的交流电源;

6.45408二极管,用于能耗制动的整流电路;

5.三只75Ω/75W电阻用于电动机降压启动、一只10Ω/25W用于异步电动机的能耗制动。

(三)实训桌

实训桌为铁质双层亚光密纹喷塑结构,桌面为防火、防水、耐磨高密度板、结构坚固,造型美观大方。桌子左右各设有两个抽屉(带锁),并带有柜子,分别可放置挂件和实训物品。

五、实训项目

1.三相异步电动机直接启动控制电路

2.三相异步电动机点动控制电路

3.三相异步电动机自锁控制电路

4.三相异步电动机按钮联锁正反转控制电路

5.三相异步电动机接触器联锁正反转控制电路

6.三相异步电动机双重联锁正反转控制电路

7.三相异步电动机工作台自动往返控制电路

8.两台三相异步电动机顺序启动、顺序停转控制电路

9.三相异步电动机的两地控制电路

10.接触器控制的Y-△控制

11.时间继电器控制的Y-△控制

12.三相异步电动机单向启动反接制动控制电路

13.三相异步电动机无变压器半波整流单向启动能耗制动控制电路

14.三相异步电动机有变压器全波整流单向启动能耗制动控制电路

15.三相异步电动机正反转启动能耗制动控制电路

16.单相鼠笼电动机电容启动控制电路

17.双速交流异步电动机手动变速控制电路

18.双速交流异步电动机自动变速控制电路

19.断电延时直流能耗制动的Y-△启动控制电路

20. 三相异步电动机正反转能耗制动控制线路

21. 三相异步电动机正反转启动反接制动控制线路

22. C620型车床电气控制线路

23. 电动葫芦电气控制

24. Y3150滚齿机控制电路

25. 可编程控制器的基本指令操作

26. LED数码显示控制

27. 天塔之光控制的模拟

28.十字路口交通灯的模拟

29.机械手动作的模拟

30.四节传送带的模拟

31.装配流水线控制的模拟

32.五相步进电机控制的模拟

33.水塔水位模拟控制模拟

34.液体混合装置模拟控制的模拟

35.邮件分拣机模拟控制的模拟

36.轧钢机模拟控制的模拟

37.自动成型机模拟控制

38.自动送料装车控制的模拟

39.全自动洗衣机控制的模拟

40.电镀生产线控制的模拟

41.PLC控制的三相异步电动机正反转控制

42.PLC控制的三相异步电动机Y-△启动控制

43.PLC控制的三相异步电动机降压启动控制

44.PLC控制的三相异步电动机能耗制动控制

45.变频器功能参数设置与操作

46.变频器报警与保护功能

47.多段速度选择变频调速

48.外部端子点动控制

49.控制电机正反转运动控制

50.控制电机运行时间操作

51.瞬间停电变频器参数设定

52.外部电压变频调速

53.外部电流变频调速

54.三相异步电动机的变频开环调速

55. PLC控制变频器调速

六、实训组件配置

序号

挂箱编号

实训模块名称

数量



1

DW-06

维修电工实训考核组件(一)

1

提供电容器2只、交流电磁阀1只、交流接触器1只、热继电器3

2

DW-07

维修电工实训考核组件(二)

1

提供空气开关1只、3P熔断器2只、交流接触器3

3

DW-08

维修电工实训考核组件(三)

1

提供通电延时时间继电器2只、断电延时时间继电器1只、行程开关4只、各种颜色的按钮6

4

DW-09

维修电工实训考核组件(四)

1

提供交流接触器4

5

DW-PLC

PLC可编程控制器实训组件

1

提供三菱FX1N-24MR-001型主机

6



PLC实训模块(4件)

1

熟悉PLC指令的用法及编程方法

7

DW-BPQ

变频器实训组件

1

提供三菱FR-D720S-0.4KW变频器,可与PLC进行通讯实训

8



SC-09编程电缆

1

用于PLC主机与PC机通讯

9



编程软件

1

提供三菱SWOPC-FXGP/WIN-C编程软件

10



单相电容起动电动机

1

交流220V

11



三相鼠笼异步电动机

1

交流220V/

12



三相鼠笼异步电动机

1

交流380V/Y(带速度继电器)

13



三相双速异步电动机

1

交流380V//YY

高性能初级维修电工实训考核装置,初级维修电工实训装置,面向常用低压电器的使用与安装、家用照明电路安装、电气系统安装与调试等岗位,培养学生电工安全急救方法、线路安装工艺、配电线路的设计与安装、电气系统设计与安装等能力。是自动化类专业、机电一体化专业、数控专业和检测专业《电工技术基础》课程开展教学做一体化教学的主要场所,也是社会人员考核维修电工技师和高级技师、电工安全培训与考核的主要场所。
初级维修电工实训考核装置是工科专业的重要实践教学环节之一。通过电工技能实训,使学生对常用电工工具、常用仪器仪表的使用、照明和一般动力布线、常用电机和电气设备的安装使用以及电工安全作业获得基本训练。电工技能 主要分电力拖动和民居用电两部分。电力拖动集成了若干交流接触器、热继电器、时间继电器、行程开关、控制按钮和空气开关,实训学生可针对十几种电力拖动训练项目反复进行线路连接、故障排查和观察控制结果,从而有效地提高学生的电工理论水平和电工实践技能。民居电路实训集成了常用的日光灯、白炽灯、触摸开关、单刀双掷开关、单相电机、电度表等常用元器件。可组成日光灯电路、白炽灯电路、两地控制一灯、单相电机正反转电路等多种民居用电电路;可使学生较好地了解民居电路的组成和接线特点,掌握安装民居电路的技能。通过该实训室的实训,学生可获取初级电工、中级电工证书所要求掌握的所有技能。







SBWXG-01A初级维修电工及技能考核实训装置

一、概述

初级维修电工实训装置是根据劳动和社会保障部颁发的维修电工初、中级考核培训技能内容所要求的电气控制线路和实用电子线路而研发的实训装置,通过本实训装置的实训操作,能快速掌握该课程的实用技术与操作技能。具有针对性、实用性、科学性和先进性,该装置不仅可供学生实训操作,也是各劳动职业技能鉴定部门、大中专院校、职校、技校初级、中级维修电工技能考核的理想设备。

二、设备组成及特点:

 () DW01电源、仪器控制屏

控制屏为铁质双层亚光密纹喷塑结构,铝质面板。为实验提供交流电源、高压直流电源、低压直流电源及各种测试仪表等。具体功能如下:
1
、主控功能板
(1)
三相四线电源输入,经漏电保护器后,经过总开关,由接触器通过起、停按钮进行操作;
(2)
设有450V指针式交流电压表三只,指示电源输入的三相电压;
(3)
定时器兼报警记录仪(服务管理器),平时作为时钟使用,具有设定实验时间、定时报警、切断电源等功能;还可以自动记录由于接线或操作错误所造成的漏电告警、仪表超量程告警总次数, 为学生实验技能的考核提供一个统一的标准。
2
、交、直流电源
(1)
励磁电源:直流220V/0.5A,具有短路保护。
(2)
电枢电源:直流0220V/2A连续可调电源一路,具有短路保护。
(3)
直流稳压电源:±12V/0.5A两路,+5V/0.5A一路,具有短路软截止自动恢复保护功能。
(4)
交流电源:①、设有变压器一组,变压器原边根据不同的接线可加220V,也可以加380V交流电源,合上开关后,变压器副边即可输出36V110V20V20V12V6.3V的交流电压;②、设有单相调压器一组,可得到交流0250V可调电压;③、控制屏设有单相三极220V电源插座及三相四极380V电源插座。
3
、交、直流仪表
(1)
交流电压表:0500V带镜面交流电压表一只,精度1.0级。
(2)
交流电压表:05A带镜面交流电流表一只,精度1.0级,具有超量程报警、指示、切断总电源等功能。
(3)
功率、功率因数表:由微电脑、高精度A/D转换芯片和全数显电路构成。通过键控、数显窗口实现人机对话功能控制模式。为了提高测量范围和测试精度,在硬、软件上均分八档区域,自动判断、自动换档。功率测量精度1.0级,电压、电流量程分别为450V5A,测量功率因数时还能自动判断负载性质(感性显示“L”,容性显示“C”,纯电阻不显示),可储存15组数据,供随时查阅。
(4)
直流电压表:直流数字电压表1只,测量范围0300V,三位半数显,输入阻抗为10MΩ,精度0.5级。
(5)
直流电流表:直流数字电流表1只,测量范围为05A,三位半数显,精度0.5级,具有超量程报警、指示、切断总电源等功能。

(二)实验桌
实验桌为铁质双层亚光密纹喷塑结构,桌面为防火、防水、而磨高密度板、结构坚固,造型美观大方。桌子左右各设有两个抽屉(带锁)。

(三)实训挂箱

挂箱上已安装有熔断器、钮子开关、交流接触器、时间继电器、直流接触器、按钮开关、信号指示灯、热继电器等,所有器件均采用国内外知名品牌。各种实训元器件的接线都在接线端子排上进行接线,避免了因长期在器件本身进行螺丝拆装而导致元器件的损耗,通过走线槽走线,进行工艺布线训练。实训电路与装置电源的连接通过安全插座和高可靠护套结构手枪插连接线,安全快捷。

1DW-01维修电工实训组件(一)

挂板上装有热继电器、交流接触器、按钮指示灯(6.3V),接线端子和安全插座等。

2DW-02维修电工实训组件(二)

挂箱上装有螺旋式熔断器、直插式熔断器、低压断路器、时间继电器、交流接触器、接线端子和安全插座等。

3DW-03维修电工实训组件(三)

挂箱上装有螺旋式熔断器、转换开关、 电磁阀、十字开关、行程开关等

4DW-00电子线路安装板:用于电子线路板调试时的固定

5.电子线路实训板(4块)

6.三相鼠笼式异步电动机380V/Y

三、技术参数

1. 输入电压:三相四线(或三相五线)380V±10% 50Hz
2.
工作环境:温度范围为-10~+40  相对湿度<85%25℃)
3.
外形尺寸:1680×800×1600mm3
4.
装置容量:<1.5KVA

四、实训项目

1.三相异步电动机直接启动控制

2.三相异步电动机接触器点动控制线路

3.三相异步电动机接触器自锁控制线路

4.具有过载保护的正转控制线路

5.按钮联锁的三相异步电动机接触器正反转控制线路

6.三相异步电动机的顺序控制

7.三相异步电动机的多地控制

8.接触器控制Y/△降压起动控制线路

9.时间继电器控制Y/△降压起动控制线路

10.安装调试通电延时带直流能耗制动Y-△启动控制线路

11.接触器联锁的正反转控制线路

12.按钮接触器复合联锁电动机正反转控制线路

13.接触器控制串联电阻降压起动控制线路

14.时间继电器控制串联电阻降压起动控制线路

15.工作台自动往返控制线路

16.半波整流能耗制动控制线路

17.单相运行反接制动控制线路

18.C620型车床的接线、故障与维修

19.Z3040摇臂钻床接线、故障与维修

五、配置清单

序号

名称

单位

数量

备注

1

维修电工实训考核台架

1

外形尺寸:1600mm×280mm×850mm

    料:钢木结构;符合国家相关环保要求;

输入电压:AC  380 V±10%  50 Hz  三相五线;

    量:<1.5 kVA

实 验 屏:用于挂置实训单元挂板

2

实训桌

1

双层亚光密纹喷塑,外形尺寸:1600mm×700mm×800mm

3

实训单元挂箱及电机

1

DW-01

维修电工实训组件(一)

1

DW-02

维修电工实训组件(二)

1

DW-03

维修电工实训组件(三)

1

SBDJ01

三相异步电动机(380V/Y1

4

电工连线

1

20根:长1000mm  6条、绿6条、红6条、黑2条;

10根:长600mm   2条、绿2条、红2条、蓝2条、黑2条。

5

电子实训线路板及元件





1

安装调试数字步进电机线路

光控开关和报警电路

设计并安装调试电压上、下限报警电路

(全自动冰箱保护器)

安装和调试数字钟电路

6

硕博电工仿真软件

1

3D建模形象直观,可满足学生对电气元件结构、作用、安装、接线、电路分析的多媒体教学和熟悉电气控制线路的虚拟接线实训及应知考核测试功能。

7

常用工具

1

一字螺丝刀1把;十字螺丝刀1把;剥线钳1把;斜口钳1把。

8

实验说明书

1

指导学生实训

传送带PLC控制系统设计

电机及电气技术实验室

流动实训车技术方案,流动实训车各专业设备

数电实验室设备、模电实验室设备、电工电路实验室设备

网孔型电工技能及工艺实训考核装置(单面、双组)

电工电子技能及创新设计综合实训考核装置

模电/数字混合电路调试系统

电工技术基础实训室、电工基本技能实训室

电机电拖及控制实训室、现代电气控制应用实训室

高压电工特种作业安全技术实际操作建设方案

低压电工特种作业安全技术实际操作建设方案

低压电工智能考核装置,特种作业电工实训动力考核专用设备

低压电工实操考试照明考核柜

电工电子与PLC一体化工作室

电工电子电气实验室

电子工艺焊接装配实训室

电气基本技能实训室

工业自动化实训室建设方案

机床电气与PLC控制教学实验装置

煤业机电技能工作室创建方案

液压与气压传动原理及应用

网孔板电气装配实验室设备

电气装配实训装置(网孔板、双组型)

网孔型电工技能及工艺实训考核装置(单面、双组)

五边形电工电子实训工作岛

智能制造电气工作台

基础传感器与电机应用装置

变频调速与运输分流控制装置

伺服驱动与开闭环控制装置

机械手上下料控制装置

仓库管理与控制装置

电气实训平台

维修电工实训考核装置(单面双工位)

维修电工实训考核装置(双面双工位)

中级电工电器

电工技能测试台

维修电工

电子电工实验室建设方案

电力拖动实验装置

电工综合实验装置

电机与变压器综合实训室设备,电机维修与变压器检测实训室设备

数控机床电气维修实训室设备,车床铣床电气技能实训室设备

电气自动化技术专业设备

《电力系统微机保护》微机保护实验室

电力系统继电保护实验室、继电保护实验室、电力系统继电保护及自动装置

透明液压传动与PLC实训装置

维修电工基本技能,室内线路的安装,电动机的维护与检修技能,变压器的维护及检修技能。电子电路的安装 、调试与维修

现代物流仓储自动化实验系统

电气线路安装实训装置

风光互补发电实训装置

电力电子技术应用实训装置

电工电子综合应用创新实训装置

电气自动化设备安装与维修、实现理论教学与实践教学

电气安装与维修实训室,电气维修实训室

自动生产线装调与设计实训装置

电气智能技术应用教学系统实验台

三菱FX3G-40MR光机电一体化实训考核装置

西门子S7-1200光机电一体化实训考核装置

机电一体化实训装置

自动生产线拆装与调试实训装置

光电一体化实训考核装置,选择我们准没错

PLC可编程控制器综合实训装置

电工电子·电拖·PLC技术综合实训考核装置

风机盘管接线安装实训装置

电动阀门控制安装实训装置

除湿机电气控制系统实训台

全工况多功能型除湿系统实训装置

电气控制技术实训室《工业自动化控制》

工业机器人拆装与调试实训台

机器人应用实训室设备

焊接机器人工作站

智能制造工业机器人实训中心建设方案

工业机器人基础工作站设备(ABB机器人系统)

工业自动化实训室设备,应用型人才的培养提实训平台

工业电气自动化及电工技能考核实训平台

可编程工业控制实训平台

电气安装与维修实训装置

电机传动与控制实验装置

自动化实训装置

电气安装与维修实训考核装置

电气控制系统安装与调试

建筑电气工程师考核系统

电气安装与维修实训室、电气安装综合实训室

通用电工电子电拖实验装置

直流伺服电机运动控制实验装置

电机拖动及电气控制技术实训装置

机电综实训考核平台

电力拖动实验装置

机电综合实训系统(S7-1200)

电机性能测试柜

机电控制综合实训平台

电机控制实训台

电机控制接线实验台

电机运动控制实训装置

电工电机拖动实训装置

电机装配与运行检测实训装置

电机电控配线安装实训装置

电机·变压器维修及检测实训装置

电机故障检测实训考核装置

变频器工作原理实训装置

维修电工技能实训考核装置(电气控制·PLC·变频器)

高级电工技能实训考核装置

高级维修电工变频调速PLC可编程控制实训装置

电子装配生产流水线装置,电子工艺焊接装配生产线

现代电工技术实训考核装置(柜式、双面型)

模拟电路、数字电路实验平台

模拟电子电路实验装置

数字电路实验装置

电子工艺焊接装配生产线

电工电子创新综合实训装置

电子及检测实训平台

电子创新实验台

电子设计及操作台

电工技能一体化工作室规划与建设

网络型高性能电工电子技术实训与考核装置

电子(模电数电)技术综合应用创新实训考核装置

初中高级电工

电工电子综合实验装置

电子技术综合实训考核平台

电工实训考核装置

电工技能实训装置

电工技能实训台

电力系统实验室、发电厂与电力系统实训室

电工实训考核装置,电工技术实训考核装置,网孔型电工实训考核设备

现代电气控制系统安装与调试实训考核装置

网孔型电气控制实训装置

维修电工、高级电工培训、中级电工、初级电工、机电技术应用

电子产品装调与智能检测实训考核装置

电力电子技术应用创新设计综合实训装置

电力自动化及继电保护实验装置、在继电保护教学实验的重要作用

电气工程实验室设备、供配电技术实验室设备、电气工程综合自动化实验室

电机与拖动实验室、电力电子技术实验室、自动控制原理实验室、信号与系统实验室、电气工程创新实验室

电工电子自动化综合实验实训装置

电子电工、电工设备电子仪器就找上海硕博

电工技能鉴定实训装置

低压电气装配工技能实训考核装置

电工电拖综合实训装置

电工技术实训考核装置

电工实训考核装置

光伏实训模拟装置、光伏智能发电训练台、风力发电实验台、太阳能热水系统、风光互补实验台

轨道电气控制实训装置、轨道电气拖动实训装置

轨道交通电力系统综合自动化技能实训考核平台

轨道交通电力系统监控实训室设备建设方案

电力系统综合自动化技能实训考核平台

电力系统微机保护综合实训装置

电力系统自动化实训平台

电气设备及二次部分实训考核装置

电机及电气技术实验装置

电机电力电子及电气控制技术实验装置

电路分析与电力电子技术实验装置

大功率直流调速系统实训考核装置

电机装配与运行检测实训考核设备

电机电力拖动及电气控制实训装置

机电 ,数控 ,模具

电机及电气控制实验装置

电子创新综合实训平台

电工电拖综合实训平台

电机控制实验台、电机PLC控制实验装置

摇臂钻集合实验台,机床电气控制技能实训考核装置

传感器技术实训台——将抽象理论转化为操作能力

楼宇消防自动化系统综合实训室,消防实训室参考方案

加工制造类实训室、机电类实训室设备、机械基础实训室、装配工艺实训台

直流设备检修工技能实训考核装置

电机变压器维修检测实训室方案

电子电工实训室_电子技术实训装置_创新人才实训

电工操作实操台,网孔型电工技能实训考核装置

电气安装实训装置

电工电子综合应用创新实训装置

电子焊接装配实训室设备、电子焊接装配生产线建设方案

电工电气实训考核装置

电工电子实训台

电机拖动与调速系统实训装置

电气控制综合实训室

电子自动控制系统模拟装置

电子技术综合实验装置

电子工艺实训室建设方案

网孔型高级维修电工 ,网孔型中级维修电工 ,网孔型初级维修电工

高级电工电拖实训考核柜、中级电工电拖实训考核考核柜、初级电工电拖实训考核考核柜

光机电一体化实训室,电气自动化创新实践室

高级维修电工实训室,中级维修电工实训室,初级维修电工实训室

电力拖动实训台

电工基础及基本技能实训台

电机拖动

电子技术实验实训室设备

电工电子实训台

机床电气控制与PLC实训室建设

供电技术实训装置

电力拖动与控制技术实训装置

电力电子及电气传动实验台

电力技术控制系统实训演示设备

高级电工 、中级电工 、初级电工

电力自动化仪表及过程控制实训平台

电力系统继电保护实验台

电气控制实训室设备

液压传动实训台,选上海硕博科教设备

单片机/传感器综合实验平台,单片机原理与应用、生物医学传感器原理与应用、课程的实验教学

西门子CPU314C-2DP可编程控制器实验装置

五金冲压模、拆装模具、铝合金拆装实训模具、注塑模具、冲孔模、级进模、复合模

充电桩(站)及监控实训系统、新能源汽车充电桩

液压同步油缸,单向阀,先导式溢流阀,通电磁换向阀

液压元件拆装综合实训装置

传感器实训室,传感器技术实训装置

创新型测控传感器技术综合实验实训装置

电气控制技术实验装置

维修电工实训考核装置

维修电工实验柜

维修电工实训装置、维修电工技能操作台

新能源汽车交直流充电桩综合实训台

安全用电基础知识 、安全用电实训装置

现代制冷与空调系统实训考核装置,应用型人才的理想

新能源汽车实训室设备建设标准,电动汽车 服务产教融合协同发展

智能楼宇系统实训装置依据智能建筑行业的发展

电气安装与维修实训考核装置,上海硕博真的合适_应用教学_培养实用型人才

传感器技术实训台,传感器实验装置,上海硕博让你觉得满意

光电一体化实训考核装置,上海硕博可以期待

汽车与交通工程设备、电气与电子工程设备、动力与机械工程设备、仪器仪表工程设备

电工电力电子实训平台

电子实验台、电子电工技术实验台、电子实训台,电机拖动实验台,电力拖动实训台

工厂供电综合自动化实训装置

供配电实验室设备,电气工程综合

电工基本操作技术实训室设备

机电驱动

电子产品装配实训室

电气控制技能实训考核装置

电气安装与维修实训考核设备

通用智能型电工、电子实验室

电子产品装配与调试生产线

多功能物料分拣实训系统

楼宇供配电系统实训装置(LON总线型)

模拟电路实验装置

港口电气及自动化实训、船舶电动控制仪表实训、船舶工业实验设备实训

液压元件拆卸与装配试验台

电机与变压器综合实验装置

电力拖动.PLC技能实训装置,电力拖动、PLC实训装置

高级维修电工综合实训装置(附件)为竞赛考核平台

高级电工职业技能鉴定综合实训考核装置

电力继电保护实验装置

电力自动化及继电保护实验台

电力拖动(工厂电气控制)实验装置

液压传动实验室,气动实验室,液压气动传动与控制实验室

液压与气压室建设方案,液压与气压实验室

透明液压传动与PLC控制实训装置

传感器与检测技术实验室

机械运动创新方案拼装实验台

西门子与三菱PLC区别、PLC的维护与保养不足、西门子PLC模拟量输入模块的接线方法

维修电工实训考核装置,上海硕博可以期待

高级电工技术实验台,电工电子实验室

电器装配实训室装置

电力电子与电力传动专业课程

电力电子技术实验室设备

智能家居系统应用实训装置

电气安装与维修实训考核装置

自动化综合实训装置

单片机开发应用技术实验系统

电工实训考核装置简介,电气装配实训台注意事项

光电一体化实训考核装置,上海硕博帮助培养更多的人才

传感器及检测技术实验室是按照应用型人才培养教育

电工·电子技术创新设计综合应用实训装置基本内容简介

电工电子技术创新设计综合应用实训装置

(初级)电气动力设备安装调试技能实训装置

(中级)电气动力设备安装调试技能实训装置

电气照明设备安装调试技能实训装置

高性能电工技术实验台

电工技术综合实验装置

数字电路实验装置

模拟电路实验装置

电工技能实训考核装置

电工测量仪表的使用

电工实训装置

电工实验装置

电工电子综合实验装置

电工电子电拖实训装置

电工·电子技术实训装置

现代高级电工电拖实训考核设备

维修电工电气控制实训考核装置

仪表及照明单三相电机控制实训考核装置

基本电工技能实训装置

电工实训室、电工实训、电机电气控制

电工基础试验台

通用电子实验台

通用电工电子实验台

通用电工电子电力拖动实验台

通用电工电子电力拖动带直流电机实验台

电工、电子、电力拖动(带直流电机、三相可调)实验装置

SBX-18A通用电力拖动实验室成套设备

SBX-18B通用电力拖动实验室成套设备(带直流电机实验)

通用电工电子 电力拖动 直流电机实验室设备 (四合一)

现代电气控制系统安装与调试实训装置

电工·电子·电拖创新实训室设备

现代电气控制综合实训装置

电工技术实验装置

立式电工电子实验装置

智能型电工电子技术实验装置

SBGDG-188C智能型电工、电子、电力拖动综合实验装置

SBGDG-188D智能型电工、电子、电力拖动综合实验装置(带PLC实验)

SBGDG-188E智能型电工、电子/电拖、PLC、单片机综合实验装置

SBGDG-188F智能型电工、电子、电拖、PLC、变频调速综合实验装置

电子产品装调一体化创新实训装置

电气装配与工艺实训装置(单面双组型)

SBDQ-890型电气装配实训台(单面双组型)

机床PLC电气控制实训考核装置

电气装配实训台

高级电工技术实验台

高性能电工电拖实验装置

高级电工电子电拖综合实验台

高级电工 ,中电工 ,初电工

初级电工、电拖实训考核装置(柜式)

中级电工、电拖实训考核装置(柜式)

高级电工、电拖实训考核装置(柜式)

高级维修电工及技能培训考核实训装置、中级维修电工技能培训考核装置、初级维修电工及技能考核实训装置

维修电工电气控制及仪表照明电路综合实训考核装置

仪表及照明电路实训考核装置(柜式、两面双组型)

仪表照明实训考核装置

高级维修电工实训考核装置

维修电工电气控制及仪表照明电路综合实训考核装置

SBWX-01B维修电工技师.高级技师技能实训考核装置

维修电工电气控制技能实训考核装置

高级电工实训考核鉴定装置

智能型现代电气控制实训考核装置

高性能初级维修电工及技能培训考核实训装置

高性能中级维修电工及技能培训考核实训装置

高性能高级维修电工及技能培训考核实训装置

高性能高级维修电工及技能培训考核实训装置

网络型PLC变频调速电工实训考核装置、网络型PLC高级电工综合实训考核装置

SBDG-1E电工·电子·电力拖动·PLC·变频调速综合实验装置

机床电气与PLC实验室,可编程控制器实验

电气安装与维修实训考核装置,硕博科教值得信赖

电工电子技术·电力拖动实训考核装置

电子技术实验教学平台

SBJSD-790D电子技术综合实训考核装置

SBJSD-790E电工电子技术实训考核装置

电工实训装置

电工电子实验装置

电工电子电力拖动实验装置

电工电子电力拖动实验装置(带PLC实验)

电子产品装调与智能检测实训考核装置

SBGYD-01A电子工艺实训考核装置、SBGYD-01E电子工艺实训考核装置

SBGYD-01C电子工艺综合实训装置

SBGYD-01E-Y型电子工艺实训考核装置

电工技能及工艺实训考核装置(网孔板)

《机床电气控制与PLC实训装置》

电子产品焊接装配实训台

维修电工实训考核系统

电子实验室设备

通用电工电子实验室成套设备报价

电测仪表工培训考核装置

SBGYP-01A高压配电操作实训室设备

SBDPD-01A低压配电操作实训室设备

电机电力电子与交直流调速实验台、电机电力电子与电气传动技术实验装置

高低压配电实验实训装置

低压供配电技术

低压配电成套实训装置

低压供配电技术

工厂供电技术实训装置

变配电室值班电工技能培训考核系统

供配电所实训装置

电力系统继电保护实验室设备

电力系统微机线路保护实训考核装置

电力系统继电保护工培训考核平台

SBDLB-0C型电力系统自动化实训平台

SBCAYD-1型农村家用供电线路装调实训装置

SBDJK-04电机及自动控制实验装置

高级维修电工

维修电工中级技能

初级维修电工

电气安装与维修实训考核装置

电气动力设备安装调试技能实训装置

电力系统综合自动化教学实验装置、变电变电站综合自动化实验装置、电力自动化与PLC自动装置综合实验系统

维修电工与PLC实训考核装置(双工位)

电气系统安装与调试实训装置

高级技师维修电工实训装置

维修电工技师、高级技师技能实训考核装置

维修电工仪表照明实训考核装置

维修电工电气控制及仪表照明电路综合实训考核装置

维修电工电气控制技能实训考核装置

电工实训操作实操台

安全用电实训考核装置

电测仪表工培训考核装置

电工、模电、数电、微机接口及微机应用实验设备(适用于高校、大专、职业学院)  更多产品>>

数电模电 、数电模电实验设备

模拟 数字电子电路微机接口 微机应用综合实验室设备

信号与系统·控制理论·计算机控制技术实验台

模电、数电、通信原理教学实验装置综合实验台

模电、数电、现代通讯原理实验室成套设备

高级模电、数电综合实验台

模电、数电、高频电路综合实验台

SB-528模电、数电、自动控制综合实验台

模电、数电、单片机实验开发系统综合实验台

电工电子基础实验室、电工电子实验室、电工电路实验室、电子装配实验室、电子技术实验室

SB-528电工实验台

模电.数电实验台

SB-528电工、模电、数电实验台(三合一)

电工、模电、数电、电气控制实验台(四合一)

SB-528电工、模电、数电、电气控制(带直流电机)实验台(五合一)

电力电子电气自动控制技术实训装置

电力电子技术实训装置

电力电子及电机拖动综合实验装置

电力电子技术及电机控制实验装置

电力电子及电气传动实训装置

电力电子技术实验装置

电力自动化及继电保护实验装置

现代电力电子器件实验箱

现代电工技术实训考核装置

现代电力电子技术实验设备

电工电子电气技术实训装置

电机拖动及电气控制技术实验装置

电机维修及检测实训装置,控制微电机综合实验装置,电机拖动

电机原理及电机拖动实验系统

电机维修及检测

电机及电气技术实验(实训)装置(电机综合类)

SBDQ-01A型电机及电气技术实验装置

电气动力设备安装调试技能实训装置

SBDQ-01C型电机及电气技术实验装置

电气操控技术实训室装备

电力电子技术及电机控制实验装置

电工电子综合应用创新实训装置装置

电机拖动与控制技术实验室

电工电子相关实验

电工电子实训装置,提高电工装配专业技能,为就业打下基础

电机及电气技术实验装置

电力电子技术实训装置

电子技术综合实训考核装置

电子、单片机技术综合实训考核装置

电子技术综合实训平台

电工技术实训装置

电工电子技术实验台

电工、模电、数电、电力拖动(带直流电机)实验与实训考核台电工维修   更多产品>>

SB-760模电、数电实验与技能实训考核台

SB-760电工、模电、数电实验与技能实训考核台

通用电工、电子、电拖实验与电工、电子、电拖技能实训考核实验室设备

电工、模电、数电、电力拖动(带直流电机)实验与技能实训考核实验室设备

SB-760工厂电气控制实验、实训考核实验室成套设备

电工技能实训与考核实验室成套设备

电工·模电·数电·电拖·单片机·PLC·传感器技术综合实训考核装置

电工、模电、数电、电气控制、PLC可编程控制综合实验装置

电工、电子、电拖(带直流电机)实验与电工、电子、电拖技能实训考核实验室设备

电气装配与工艺实训台

网孔型电工电子技能及工艺实训考核装置

网孔型电力拖动(工厂电气控制)技能及工艺实训考核装置

维修电工仪表照明实训考核装置

初级工实训台、中高工实训台、高级工实训台

网孔型通用电工实训台

电力拖动工厂电气控制技能及工艺实训考核装置、电力拖动PLC变频调速装置、网孔型电工电子电力拖动变频调速PLC装置

高性能电工电子电拖及自动化技术实训与考核装置、高性能电工电子电拖及自动化技术实训与考核装置

高性能电工技术实训考核装置、高性能电工·电子技术实训考核装置、高性能电工·电子·电力拖动技术实训考核装置

电子技术综合实训考核装置,电工电子技术实训考核装置,电工电子技术·电力拖动实训考核装置

电力拖动·PLC技能实训装置、电力拖动技能实训考核装置

A865微机原理与单片机实验箱

微机控制与仿真实验实训室

嵌入式实验开发系统

模拟电子技术实验箱

数字电子技术实验箱,设计型(基础型)

数字逻辑测试实验系统

综合型单片机实验系统

DSP实验开发系统

超强型计算机组成原理与系统结构实验箱

高频电路实验箱

单片机、微机原理及接口技术二合一实验箱

自控/计控原理实验箱

自控原理与计算机控制实验箱

八位、十六位计算机组成原理与系统结构实验箱

数字逻辑实验箱

数字模拟电路实验箱

模数电二合一试验箱

电工技术实验箱

电子技术实验箱

电路原理实验箱、数字电路实验箱

模拟电路技术实验箱、数字电路技术实验箱、电工技术实验箱

电路分析实验箱、电路原理实验箱

运动控制实训平台、CPTH超强型计算机组成原理与系统结构实验仪

通信原理实验系统方案

通信与信号处理实验箱

通信系统创新实验平台

通信技术,电气工程实训

信号与系统综合实验箱

移动通信系统、通信原理实验平台

程控交换综合实验箱

光纤通信教学实验系统

光纤通信综合实验箱

高频电子线路实验箱

通信原理综合实验箱

现代通信技术实验平台

微波及天线综合实验系统

PLC可编程控制器实验箱

单片机开发实验箱、万能单片机实验开发系统、单片机实验箱

交流电路实验箱

直流电路实验箱

单片机实验箱

单片机开发实验箱、万能单片机实验开发系统、单片机实验箱

通信实验箱、移动通信实验箱,通信原理实验箱、PLC可编程控制器实验箱,通信、光纤移动实验箱、电工技术实验箱

智能通用电工、电子、电力拖动实验室设备(适用高校、专科、职业学院、中专、技校、职校 )

电力拖动实训平台

电机拖动及控制

电机与拖动实验室设备及装置

通用智能型电子实验与技能实训考核台

通用智能型电工实验和电工技能实训考核台

通用智能型电工、电子实验与技能实训考核台

通用智能型电工、电子、电拖实验与技能实训考核台

电工、电子、电力拖动(带直流电机)技能实训考核台维修电工实设备   更多产品>>

电工电子技术实训装置

电工技能实训考核台

电子技能实训考核台

电工、电子技能实训考核台

电工、电子、电力拖动技能实训考核台

电工、电子、电力拖动(带直流电机)技能实训考核台

电气控制实训装置(单面双组型)

电气实验实训室,主要服务机械制造自动化电工维修考核设备 更多产品>>

SB-528立式电工实验台

SB-528立式电工、模电、数电实验台

SB-528立式电工、模电、数电、电气控制实验台

SB-528立式电工、模电、数电、电气控制(带直流电机)实验台

SB-528E立式电工·模电·数电·单片机综合实验装置

立式电工·模电·数电·电气控制·PLC可编程控制综合实验装置

智能型电工电子电拖PLC单片机综合实验装置

高级电工模电数电电力拖动实验设备、电工电子实验室设备、电工电子实验室、电力拖动实验台

电力拖动(工厂电气控制)实验装置

高级电工实验室成套设备(带功率表、功率因数表)

高级模电、数电实验室成套设备

021-61482202 021-61482206
Baidu
map
