减速器拆装实验室,减速器拆装 ,拆装实验用大型减速器(全铝制)

减速器拆装实验室,拆装实验用大型减速器



减速器拆装 , 拆装实验用大型减速器(全铝制)减速器拆装实验室配置圆柱圆锥齿轮减速器,蜗轮蜗杆齿轮减速器,新型结构单级齿轮减速器,展开式双极圆柱齿轮减速器,单级圆柱齿轮减速器,单级圆锥齿轮减速器。通过拆装以上各种齿轮减速器,了解齿轮减速器铸造箱体的结构以及轴和齿轮的结构,了解减速器轴上零件的定位和固定、齿轮和轴承的润滑、密封以及各附属零件的作用、构造和安装位置;熟悉减速器的拆装和调整的方法,培养学生对减速器主要零件尺寸目测和识别能力。本实验室也可以作为机械设计课程设计使用。适用专业:车辆与交通运输、机械设计制造及其自动化、机电一体化、数控加工技术,食品科学与工程,材料成型等专业。

一、减速器制作及用材:

 拆装减速器制作材料除标准件外,全部用优质铝合金精加工制作而成,传动齿轮用滚齿机加工。精度高、配合正确、传动灵活,减速器外壳表面进行烤漆处理。产品精久耐用,全铝减速器我厂独家生产历史已有多年。

二、减速器功能及特点:

①、 本系列大型拆装减速器专供学生作拆装实验用,为设计和测量零件尺寸和绘制正确零部件及装配图提供了实物依据。

②、 该系列产品品种齐全、尺寸合适、重量轻、设计结构合理牢固。

③、 减速器附件类型多,开扩了学生的视野。

序号

货物名称

技术参数及要求

数量

单位

1

展开式双级圆柱齿轮减速器

模数:m=3,齿数:Z1=16 Z2=47 Z3=27 Z4=68,压力角:20°β15°,传动比: i =7.398,中心高度:h =146,制作材料:箱体和轴系采用全铝合金制造,长××高:535×330×294

1




2

单级圆柱齿轮减速器

模数:m=3,齿数:Z1=72 Z2=29,压力角:20°β15°,传动比: i =2.49,中心高度:h =151,制作材料:箱体和轴系采用全铝合金制造,长××高:450×400×340

1




3

分流式双级圆柱齿轮减速器

模数:m=3,齿数:Z1=16 Z2=47 Z3=27 Z4=68,压力角:20°β15°,传动比:i =7.398,中心高度:h =146,制作材料:箱体和轴系采用全铝合金制造,长××高:40×360×320

1

4

同轴式双级圆柱齿轮减速器

模数:m=3,齿数:Z1=22 Z2=26 Z3=78 Z4=82,压力角:20°β15°,传动比:i =11.1818,中心高度:h =159,制作材料:箱体和轴系采用全铝合金制造,长××高;560×420×350

1

5

单级圆锥齿轮减速器

模数:m=3,齿数:Z1=20 Z2=60,压力角:20°β15°,传动比:i =3,中心高度:h =129,制作材料:箱体和轴系采用全铝合金制造,长××高:500×350×315

1

6

双级圆锥圆柱齿轮减速器

模数:m=3,齿数:Z1=20 Z2=50 Z3=16 Z4=68β15°,传动比:i =10.625,中心高度:h =141,制作材料:箱体和轴系采用全铝合金制造,长××高:550×460×360

1

7

蜗轮蜗杆(上置式)减速器

模数:m=4,齿数:Z1=1 Z2=45β15°,传动比:i =45,中心高度:h =163,制作材料:箱体和轴系采用全铝合金制造,××高:420×320×400

1

8

蜗轮蜗杆(下置式)减速器

模数:m=4,齿数:Z1=1 Z2=45β45°,传动比:i =45,中心高度:h =210,制作材料:箱体和轴系采用全铝合金制造,长××高:420×320×400

1

9

新型单级圆柱齿轮减速器

模数:m=2,齿数:Z1=25 Z2=75;传动比:i =3;中心高度:h =120;制作材料:箱体和轴系采用全铝合金制造;长××:290×220×215

1

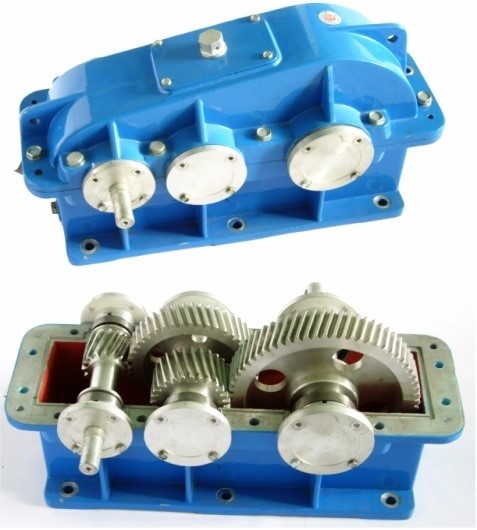

展开式双级圆柱齿轮减速器

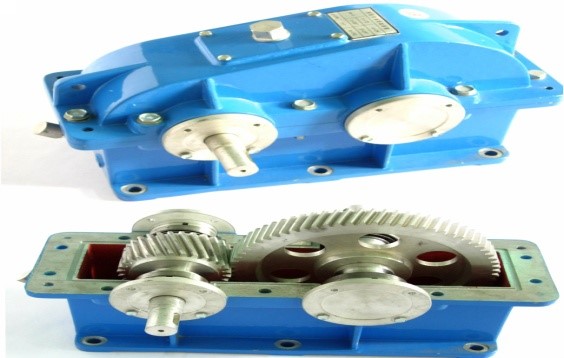

单级圆柱齿轮减速器

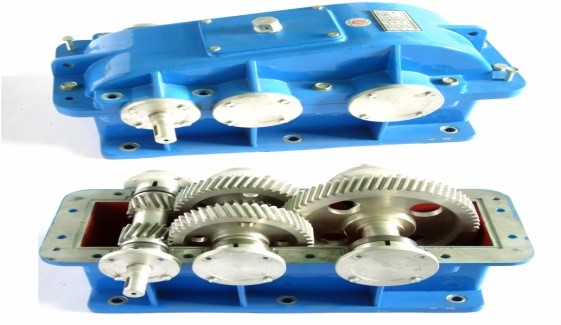

分流式双级圆齿轮减速器

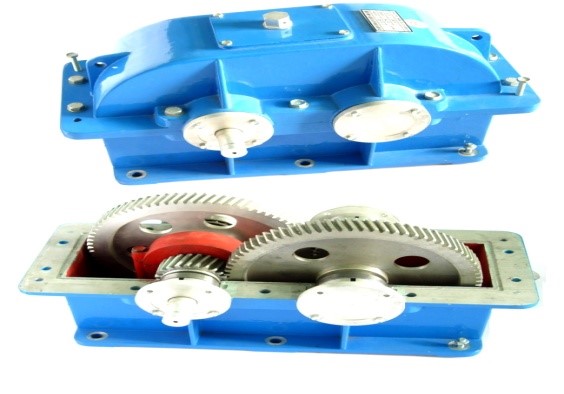

▲同轴式双级圆柱齿轮减速器

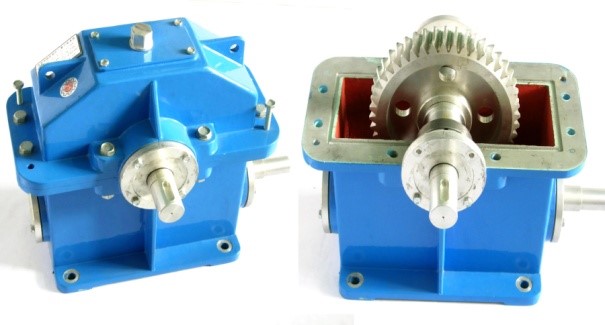

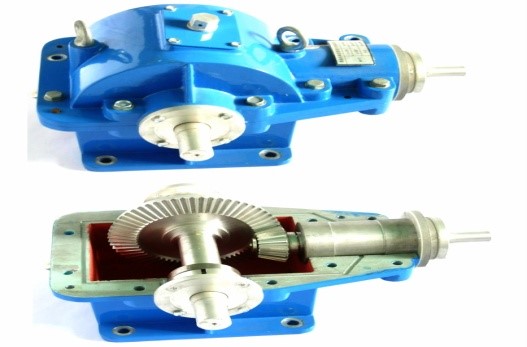

▲单级圆锥齿轮减速器

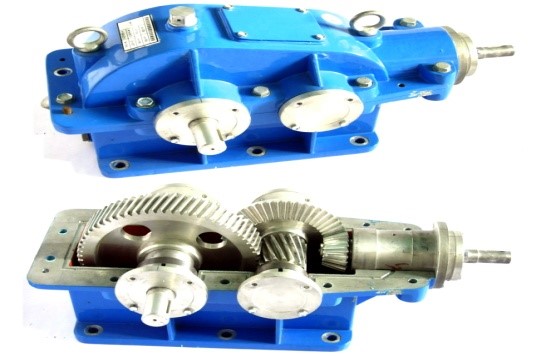

▲双级圆锥圆柱齿轮减速器

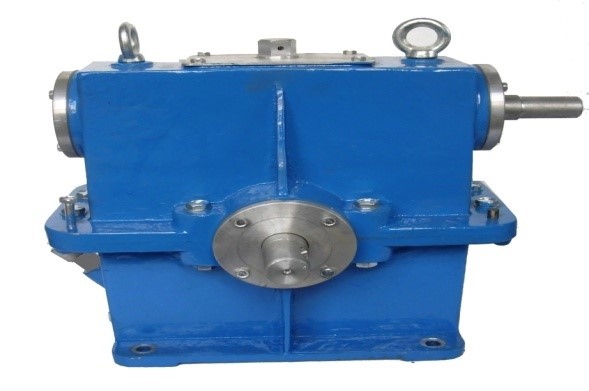

▲蜗轮蜗杆(上置式)减速器

▲蜗轮蜗杆(下置式)减速器

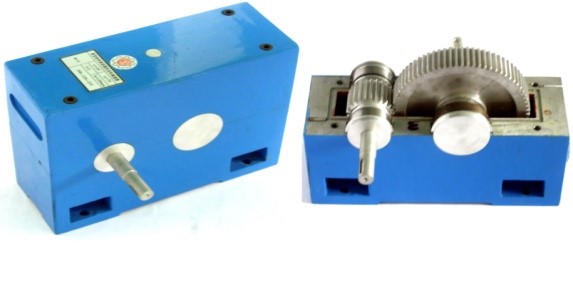

▲新型单级圆柱齿轮减速器
