工业电气综合实训装置,工业电气综合实训平台

SB-33D工业电气综合实训装置



一、工业电气综合实训装置概述

工业电气控制实训平台,工业电气综合实训装置,工业电气综合 ,工业电气综合实训台由钢板制作的考核平台、网孔板设备和电源装置等组成。根据教学和实训的需要,选择不同的元件、器件和部件,可进行不同课程模块,不同项目的实训。使用完毕的元件、器件和部件,从设备上拆下,集中保管,损坏和丢失少。设备配备漏电保护、过载和电路保护,保障人身安全和设备使用安全。

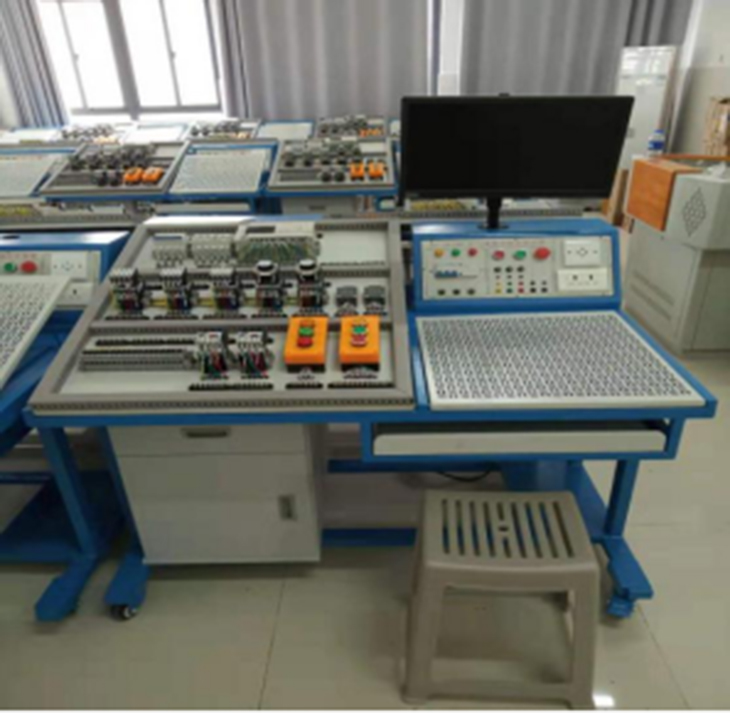

参考图片具体根据配置

二、工业电气综合 技术指标

1.外型:整体尺寸1200mm×850mm×1000mm±10mm);

2.设备的材料:钣金、木柜结构;

3.电源:

1)输入:三相AC 380V ±10% 50HZ 三相五线;

2)固定交流输出:三相五线  380V 接插式1组、220V接插式1组、220V插座式1组,380V插座式1

4.保护:熔断器作短路保护,断路器具有过载保护,漏电开关具有漏电保护功能,漏电保护动作电流≤30mA,带电源指示。

三、设备结构功能

设备由实训屏(内置电源)、实训桌(含键盘)、储物柜三大部分组成。钢制表面经高温喷塑处理,美观大方且有效起到防锈绝缘的作用;电源箱的布局依次为电源保护装置、电源指示装置、电源输出;实训桌左侧安装有角度可以调节的嵌入式的考核平台1张,所有元器件均采用端子引出,学生接线只需在端子上进行接线,可以有效的保护元器件,转接端子采用接插两用端子排,方便与元器件和实训电源屏的连接,右侧装有网孔板一块,角度可调嵌入式安装;实验桌底部装有至少4个导向轮,方便设备移动;储物柜采用标准结构和抽屉式,用于存放工具以及实训资料。电脑通过可调节电脑支架安装于电源屏的上方。

四、PLC主机配置

1)西门子S7-200smart CPU SR40数字量24点输入/16点输出,1 个以太网通信端口, 1485接口;EM AM06模拟量模块4路输入/2路输出,配套编程电缆。

变频器实训组件:配置西门子V20变频器:初步具有综合应用变频器的能力,了解变频调速在实际中的应用,掌握变频器调速技术及PLC综合控制技术。

五、设备可完成的典型实训项目举例

1. 电动机点动与连续转动电路连接实训;

2. 按钮联锁的电动机正、反转电路连接实训;

3. 接触器联锁的电动机正、反转电路连接实训;

4. 接触器和按钮双重联锁的电动机正、反转电路连接实训;

5. 两地控制的电动机控制电路的安装;

6. 电动机定子绕组串联电阻启动控制电路连接实训;

7. 按钮切换的Y启动控制电路的连接实训;

8. 电动机半波整流能耗制动控制电路连接实训;

9. 电动机全波整流能耗制动控制电路连接实训;

10. 电动机反接制动控制电路连接实训;

11. 电动机顺序启动控制电路连接实训;

12. 电动机定时运转控制电路连接实训;

13. PLC控制的三相异步电动机正反转控制

14. PLC控制的三相异步电动机Y-△启动控制

15. PLC控制的三相异步电动机降压启动控制

16. PLC控制的三相异步电动机能耗制动控制

17. 变频器功能参数设置与操作

18. 变频器报警与保护功能

19. 多段速度选择变频调速

20. 外部端子点动控制

21. 控制电机正反转运动控制

22. 控制电机运行时间操作

23. 瞬间停电变频器参数设定

24. 外部电压变频调速

25. 外部电流变频调速

26. 三相异步电动机的变频开环调速

27. PLC控制变频器调速
