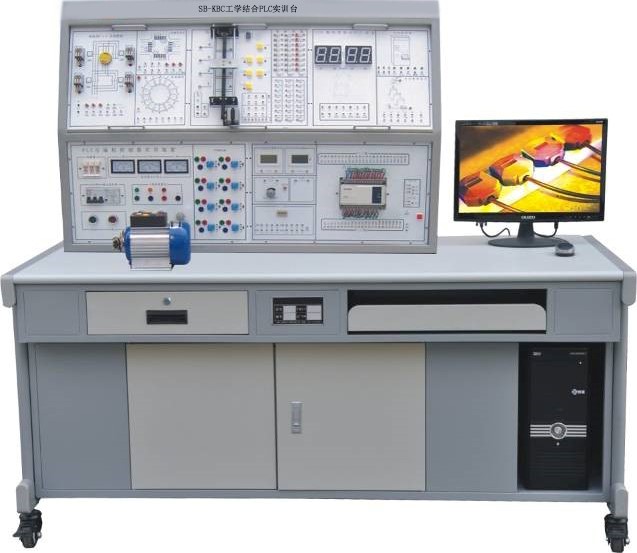

SB-KBC工学结合PLC实训台

一、概述

工学结合PLC控制技术实训装置集可编程逻辑控制器、Gx Developer编程软件、仿真实训教学软件、实训模块、实训实物、电气实训网孔板、电气元器件模块等于一体。在本装置上,可直观地进行PLC的基本指令训练,多个PLC实际应用的模拟及实物控制训练。装置配备的主机采用应用广泛的日本三菱FX系列可编程控制器,配套SC-09通信编程电缆、三相鼠笼异步电机,并提供实训所需的+24V/1A+5V/1A直流电源。

本实训装置适合高职院校、职业学校、技校的机电设备安装与维修、机电技术应用、电气运行与控制、电气技术应用、电子电器应用与维修等专业和非机电类专业的《可编程控制器技术》、《电气及PLC控制技术》、《PLC及其应用》的实训。也适合技工学校、职业培训学校、职教中心、鉴定站的PLC实操、技能鉴定考核。

二、技术性能

1、输入电源:三相四线(或三相五线)~380V±10%? 50Hz

2、工作环境:温度-10℃+40℃相对湿度<85%(25℃)

3、装置容量:<500VA

4、重量:<110Kg

5、外形尺寸:1680mm×750mm×1600mm

6、安全保护:具有漏电压、漏电流、过载保护装置

三、实训装置的基本配置及功能

1、实训控制屏(铁质双层亚光密纹喷塑结构):挂放实训模块,内置滑槽,模块在实训屏上可任意移位。

2、实训桌:钢木结构,桌面为防火耐磨材料制作,具有放置工具抽屉、键盘托、显示器搁板。

3、网孔板:具有知识产权的网孔实训板,结构巧妙,实训时电气元件不需螺丝固定,只需一插一拉即可牢牢固定在网孔板上,省时省力,灵活快捷。

4、控制柜:

1)交流电源控制单元

三相四线380V交流电源经空气开关后给装置供电,电网电压表监控电网电压,设有带灯保险丝保护,控制屏的供电由钥匙开关和启停开关控制,同时具有漏电告警指示及告警复位。

提供三相四线380V、单相220V电源各一组,由启停开关控制输出,并设有保险丝保护。

2)直流电源、直流电压/电流表、逻辑输出及指示等

直流电压:010V可调输出;直流电流:420mA;直流数字电压表/电流表;电压表量程0200V、输入阻抗为10MΩ、精度0.5级;电流表量程0200 mA、精度0.5级;同时设有逻辑电平输出(点动、自锁)、逻辑电平指示、LED数码管、方向指示器、八音盒、直流24V继电器、信号转换座若干。

3)主机实训组件

配置三菱FX3u-48 mR主机,集成数字量I/O24路数字量输入24路数字量输出)、SC-09通信编程电缆(也可选用其他品牌主机,价格另仪)。

5、实训模块组件

序号

编号

控制对象实训模块

实训教学目标

1

SX1

抢答器/音乐喷泉

通过对抢答系统中各组人员抢答时序的监视和控制,掌握条件判断控制指令的编写方法;通过对音乐喷泉控制系统中"水流"及音乐的循环控制,掌握循环指令的编写方法。

2

SX2

装配流水线/十字路口交通灯

通过对"生产流水线"顺序加工过程及十字路口交通灯路况信号控制,掌握顺序控制指令的编写方法。

3

SX3

水塔水位/天塔之光

通过对"水塔水位""储水池水位"变化过程的判断,了解简单逻辑控制指令的编写方法。通过对天塔之光闪亮过程的移位控制,掌握移位寄存器指令的编写方法。

4

SX4

自动送料装车/四节传送带

通过对传送带启停、传送状态的控制和对货物在自动送料装车系统中流向、流量的控制,掌握较复杂逻辑控制指令的编写方法。

5

SX5

多种液体混合装置

通过对"液体混合装置"中不同液体比例及液体混合时搅拌时间的控制,掌握条件判断指令及各种不同类型的定时器指令的编写方法。

6

SX6

自动售货机

通过对用户投币数目的识别和自动售货机中各种"货物"的进出控制,掌握各种计数器指令及比较输出指令的编写方法。

7

SX7

自控轧钢机/邮件分拣机

通过对自控轧钢机和邮件分拣机材料("钢锭"邮件")来料数量、来料类别识别及对各种执行器(例如"电机")启停时序的控制,掌握数值运算指令及中断指令的编写方法。

8

SX8

机械手控制/自控成型机

通过对机械手停留"位置"及自控成型机各方向"液缸位置"的控制,掌握一个完整工业应用系统中的较简单逻辑控制程序的编写能力。

9

SX9

加工中心

通过对加工中心中各方向"电机"运行方向及"刀库"进出刀、换刀过程的控制,掌握一个完整工业应用系统中的较复杂逻辑控制的编写能力。

10

SX10

四层电梯

通过对一个完整的四层电梯模型的综合控制,初步掌握PLC控制系统的分析、I/O分配、设计I/O接线图、接线、编程、调试等工作过程的综合知识。

11

SX11

步进电机/直线运动:(实物)步进电机系统由驱动电路、步进电机、刻度盘、指针等组成;

直线运动系统由电机、同步带、光电传感器、导轨、移动块等组成。

通过利用PLC对步进电机及直线运动实物模块的控制,初步了解步进电机方向、拍数的控制及直线运动检测、定位控制。

12

WK1

典型电动机控制实操单元:交流接触器3只;时间继电器1只,3个按钮,3只交流指示灯,热继电器2只,元器件安装与网孔板配套的底座。

掌握一般强电系统的安装和调试工作过程知识,实现PLC方式的电机典型运行控制;掌握安装和调试PLC电气控制系统的有关知识。

13

WK2

网孔板

学会电气控制系统中各元器件的布局规划、安装、调试过程知识。

6.三相鼠笼异步电机,交流380V/△ 1

7.PLC仿真实训软件主要功能和特点

1)通过FLASH虚拟环境实时显示PLC的运行状态

2)可以实现PLC虚拟接线,并对接线进行错误检查

3PLC编程训练、PLC程序编写测试等功能

4)实现PLC运行模拟,对错误程序进行检查

四、实训项目

(一)PLC基本技能实训

1.PLC认知实训(软硬件结构、系统组成、基本指令练习、接线、编程下载等)

2.典型电动机控制实操实训(点动、自锁、正反转、星三角换接启动等)

3.PLC仿真实训

(二)PLC模拟控制应用实训

4.数码显示控制(实物)

5.抢答器控制(优先级、数值运算,具有声效功能)

6.天塔之光控制(闪烁、发射、流水型)

7.音乐喷泉控制(具有声效功能)

8.十字路口交通灯控制

9.水塔水位控制(自动/手动,自诊断)

10.自动送料装车系统控制

11.四节传送带控制

12.装配流水线控制

13.多种液体混合装置控制

14.自控成型机控制

15.自控轧钢机控制

16.邮件分拣机控制

17.自动售货机控制

18.机械手控制

19.四层电梯控制(实物)

20.加工中心控制(实物)

(三)PLC实物控制实训

21.直线运动位置检测、定位控制(实物)

22.步进电机运动控制(实物)

五、配置清单

名称

型号

数量

单位

备注

PLC主机

FX3U-48MR

1

通讯电缆

SC-09

3

实训模块

抢答器/音乐喷泉

1

装配流水线/十字路口交通灯

1

水塔水位/天塔之光

1

自动送料装车/四节传送带

1

多种液体混合装置

1

自动售货机

1

自控轧钢机/邮件分拣机

1

机械手控制/自控成型机

1

加工中心

1

四层电梯

1

步进电机/直线运动

1

电动机控制实操单元

1

网孔板(350*550

1

电机

交流380V三相鼠笼式异步电动机

1

软件

演示板原程序及FXGP-WIN编程软件

1

组态软件MCGS

1

三菱仿真软件

1

实验台

学生桌及控制屏

1

说明书

实验指导

1

连接线

实验连接线50CM自锁线

50

15CM自锁线

10

系统排线

1

Ф4电机安全叠加连线

30

配套教学资源

注:购10台以下无些项配置
