2022年5月26日

电工技能实训与考核装置,电工技能实训考核台

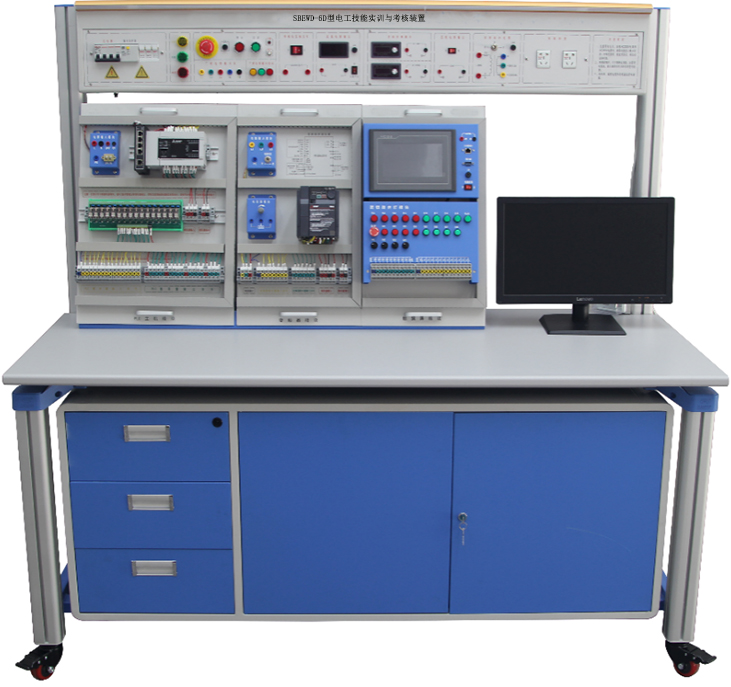

SBEWD-6D型电工技能实训与考核装置



一、产品概述

电工技能实训与考核装置、该平台主要包含操作平台、电源控制屏、电气考核板、电器元件、电气安装、电气调试与实训室信息化配套教学资源。适用于职业院校的机电设备安装与维修、机电技术应用、电气运行与控制、电气技术应用、电子电器应用与维修等专业和非机电类专业的必修课程《可编程控制器技术》、《电器及PLC控制技术》、《触摸屏原理及其应用》、《变频器原理及其应用》、《PLC 控制系统安装与调试实训》的教学与实训。满足2018年《电工国家职业技能标准》及劳动部颁发的"电工技术等级证""电工实操证"等培训、鉴定要求。

电工技能实训与考核装置设计模式为开放式的教学科研平台。响应"十三五"教育部倡导大力发展信息化教育,打造智慧实训室,融入"互联网+教育"系统。

二、技术指标

1.交流电源:三相五线AC380V±10% 50Hz

2.外形尺寸:1660mm×720mm×1650mm(长××高)

3.整机功耗:≤1.5kVA

4.安全保护措施:互联网+安全监测系统(整个实验室配一套)

1)进线柜:具有过温、短路、过流、过压、欠压、失压、功率限定7大保护功能;电源具有一键锁定功能,处理故障时,防止漏电保护器合闸,造成触电危险;电源具有故障锁定功能,发生故障导致跳闸时,不能人为上电,只能通过远程清除故障后,才能上电成功;能通过无线WIFI和有线以太网与手机APP(支持安卓和苹果)和PC端云平台通讯。进线柜以32ARM为核心,采用7寸彩色触摸屏为人机交互界面,实时监控设备运行情况,提供WIFI485等多种通信模式,具备语音播报功能。能实时监测三相电压、电流、功率、频率、电能等参数,液晶触摸屏监测数值。能监控实验室电源的故障类型和故障次数;设备时间管理包含年月日时间的显示。

三、基本配置及功能

1.实训平台

实训平台整体结构:顶部为电源控制屏;中间为实训挂板区域尺寸1083mm×258mm×570mm(长××高),带角度倾斜式设计;右侧电脑连体桌设计,型材上设有防水安全插座2只,为电脑提供电源;底部配套3个带锁抽屉尺寸390mm×610mm×528mm(长××高)和1个双开门带锁储物柜尺寸1020mm×610mm×528mm(长××高);主体采用四个工业铝型材立柱为支撑,立柱端部安装移动脚轮,方便移动。主体结构通过左、右各2C字形铝压成型构件联接,C字型联接件嵌入厂家品牌。桌面板下设支撑框架,截面尺寸为30x30mm,承受力300Kg。型材立柱采用工业铝型材成型工艺,表面氧化处理,截面尺寸70x70m。桌面为防火、防水、E1级三聚氰胺复面合成板。设有四个万向轮调节机构,便于移动和固定。

2.控制屏

控制屏提供以下资源:顶部配置照明日光灯,与控制屏联体设计,侧面配置开关控制;设备总电源配置一个4P漏电保护器,下面印有注意事项喷涂标志;配置灯型电压指示表,监测进线电源;配有启动、停止和急停按钮控制设备电源的启停,提供三相五线线电压380V和相电压AC220V电源,引出到面板L1L2L3NPE。并配有输出电源指示灯监视,电源故障具有声光报警;配置单相电源电压AC220V,单独电源开关控制;直流电源部分:提供一体化工业标准直流信号0-10V4-20ma,集成4位数显表显示,精度0.01级,0.1mv的跳动变化,要求调节方式为数字编码器粗微调双模式调节。提供直流电源DC24V,电源带有数字仪表指示,并配有电源开关单独控制;配置低压交流电源36V110V,具有短路保护和单独电源开关控制;配置单相内置五孔插座两个,为其他仪器工具供电用。

3.实训模块(采用开放式、模块化设计,模块之间可以灵活更换组合,便于后续技术升级。所有器件全部通过导轨固定在表面,便于学生认知和安装调试)

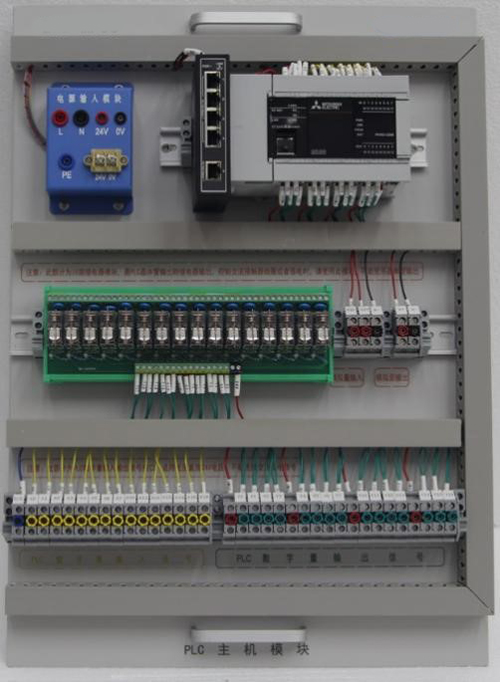

1PLC主机模块

1)面板采用4种颜色(包含黄、绿、红、黑色)字符线条彩色印刷,区分不同输入信号。色泽美观并经久耐磨不掉色;配有线槽,用于工业接线工艺训练;

2)主机选用主机选用西门子1214C主机,晶体管输出;工作电源:AC220V电源;集成数字量I/O14路数字量输入/10路数字量输出)可编程控制器,模拟量2路模拟量输入;集成1个以太网口,支持以太网通讯,配套PLC编程线缆、编程软件;

3)配有16路晶体管转继电器输出模块:标准DC24V电压工作,额定负载:AC250V/16A。采用导轨式安装固定方式,具有NPNPNP输入兼容、输入具有可恢复保险保护、输出带有指示灯指示等优点;

4)以太网交换机:可以通过以太网交换机控制运动部件,以太网交换机采用导轨式10/100MBIT/S自适应工业以太网交换机,自带5个双绞线端口,RJ45接口,供电电源DC24V

5PLC信号全部通过多功能端子排引出到面板,避免长期训练,损坏PLC主机自身的端子。同时能实现快速插拔实训和工业接线工艺训练。

6)电源输入模块,强电、弱电采用不同型号连接柱分开插拔,便于插错电源,引起PLC的损坏。配合电源控制屏的电源输出,可实现自由通断。

参考图片

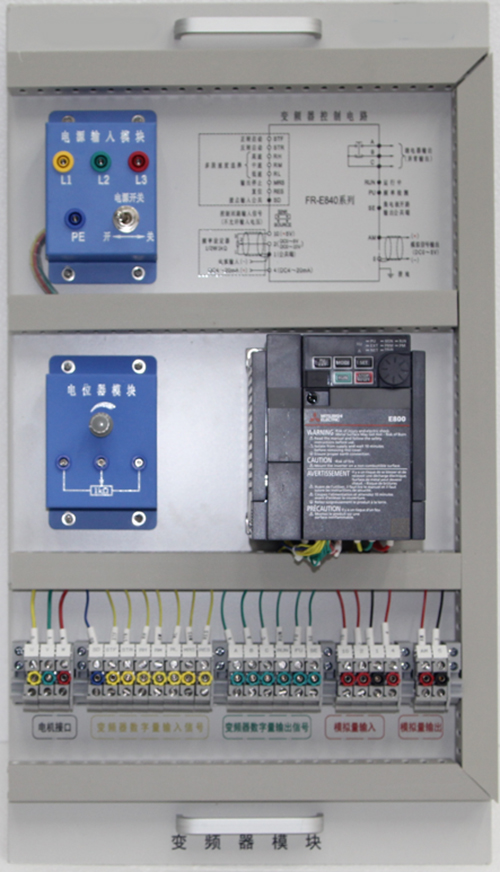

2)变频器模块

1)面板采用4种颜色(包含黄、绿、红、黑色)字符线条彩色印刷,区分不同输入信号。色泽美观并经久耐磨不掉色;配有线槽,用于工业接线工艺训练。

2)配置西门子G120C系列,输入电压AC380V 0.55KW工业变频器,集成6路数字量输入,1路模拟量输入,支持PROFINET,配套B0P操作面板。

3)配置点位器模块,提供1K电位器一只,用于变频器模拟量提示。

4)配置多功能端子排,将变频器信号集成转接至多功能端子排上,设有快速插接端口,便于学生实训接线,也可使用压线端子接口,用于训练实操布线工艺。

5)电源输入模块,强电、弱电采用不同型号连接柱分开插拔,避免插错电源,引起变频器的损坏。配合电源控制屏的电源输出,可实现自由通断。

参考图片

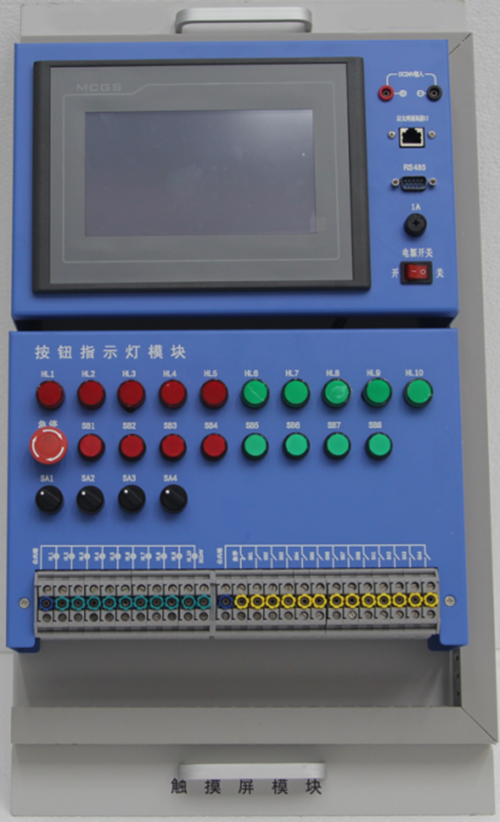

3)触摸屏、按钮指示灯模块

1)触摸屏:选用MCGS昆仑通态TPC7062TI 7寸彩色触摸屏。嵌入式低功耗CPU为核心(ARM CPU,主频400MHz)的高性能嵌入式一体化触摸屏。该产品设计采用了7英寸液晶显示屏(分辨率800×480),四线电阻式触摸屏(分辨率1024×1024)。集成RS485和以太网通讯。所有通讯、电源接口全部引出到面板,面板印有对应的丝印接线图。

2)按钮指示灯:提供急停按钮开关1只、按钮8只,旋转按钮4只,DC24V指示灯10只。所有接口全部通过端子排引出到面板。面板印有对应的丝印接线图。可实现K3导线带插拔实训。

参考图片

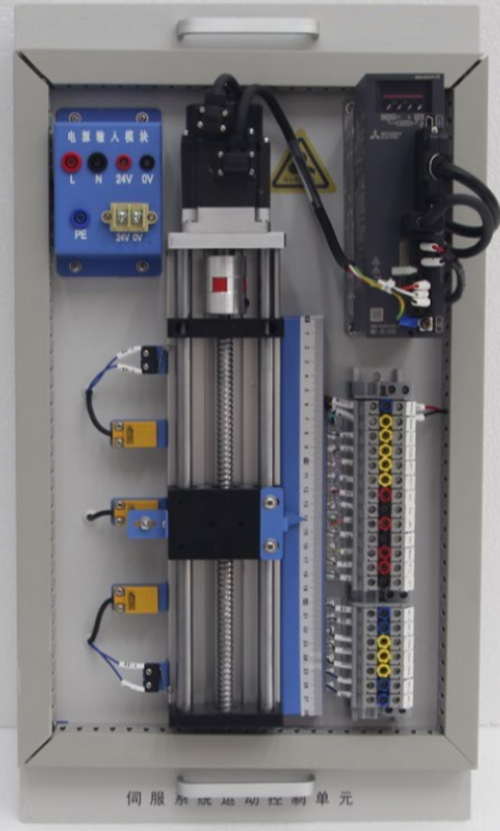

4)伺服系统运动控制单元

1)配置DS5C-20P4-PTA伺服驱动器,单相220V伺服电机,功率0.4KW,额定转速3000转;伺服控制器包含三种控制方伺服控制器指标:式,无缝切换:位置控制、速度控制、转矩控制;750W及以下:3DI输入/3DO输出;750W4DI输入/4DO输出;输入形态:脉冲+方向、AB相脉冲、CW/CCW信号;具有过压、欠压、过热、过流、过载、超速、模拟输入异常、位置偏差过大、输出短路、编码器异常、再生异常保护、超程保护、振荡保护、运行断线保护等保护。通讯口:集成RS232etherCAT通讯。配置MS6S-60CM30B1-20P4伺服电机,额定功率400W,额定转速3000rpm,额定扭矩1.27N.m

2)对象:包含滚珠丝杆、联轴器、刻度尺(0-270mm1个、限位开关(滚动式)2个、接近开关(光电)3个、安装底板、控制接口等。可完成伺服系统参数的设置、电机正反转控制、定位控制等。

3)有效行程200mm,丝杆直径16mm。丝杆导程5mm。单根模组的精度0.05mm

4)配置多功能端子排,将主机I/O信号集成转接至多功能端子排上,设有快速插接端口,便于学生实训接线,也可使用压线端子接口,用于训练实操布线工艺。

5)电源输入模块,强电、弱电采用不同型号连接柱分开插拔,避免插错电源,引起变频器的损坏。配合电源控制屏的电源输出,可实现自由通断。

 参考图片

5)步进运动控制单元

1)直流步进驱动器采用雷赛三相3DM583型驱动器,配套57三相电机,常规通用接口,采用精密电流控制技术设计的高细分三相步进驱动器,先进的纯正弦电流控制技术,电机噪音和运行平稳性明显改善。能大幅度降低电机运转时的噪音和振动,使得步进电机运转时的噪声和平稳性趋近于伺服电机的水平。直流24V输入,八档细分和自动半流功能、过压、欠压、相间短路、过热保护功能等。

2)对象:包含滚珠丝杆、联轴器、刻度尺(0-270mm1个、限位开关(滚动式)2个、接近开关(光电)3个、安装底板、控制接口等。可完成伺服系统参数的设置、电机正反转控制、定位控制等。

3)有效行程200mm,丝杆直径16mm。丝杆导程5mm。单根模组的精度0.05mm

4)配置多功能端子排,将主机I/O信号集成转接至多功能端子排上,设有快速插接端口,便于学生实训接线,也可使用压线端子接口,用于训练实操布线工艺。

5)电源输入模块,强电、弱电采用不同型号连接柱分开插拔,避免插错电源,引起变频器的损坏。配合电源控制屏的电源输出,可实现自由通断。

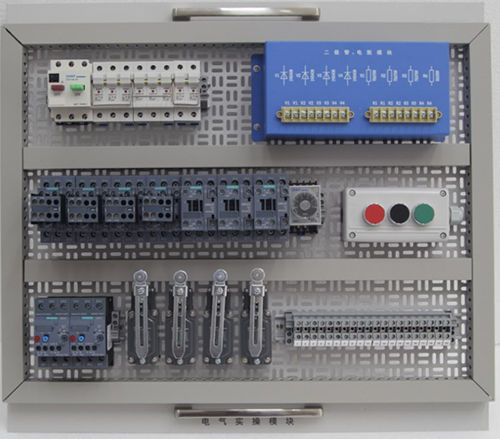

6)电气控制技术模块(可完成器件选型、安装、接线、调试)

1)采用厚网孔板,工业灰喷塑,面板安装一线品牌的电器元件(空气开关、熔断器、交流接触器、时间继电器、热继电器、按钮、指示灯、接线端子等)。实操模块具有快速拆装等优点,与实训台桌面具有一定角度安装,符合人体视觉。可以满足电工(中级、高级)、机电考核、技能鉴定等功能。

2)主要配置:低压断路器1只、熔断器3P/2P1只,配套熔断芯、交流接触器4只、辅助出头4只、热继电器3只、行程开关4只、按钮开关3只、时间继电器2只、整流电阻模块1套、30线槽、铝导轨、端子排等。

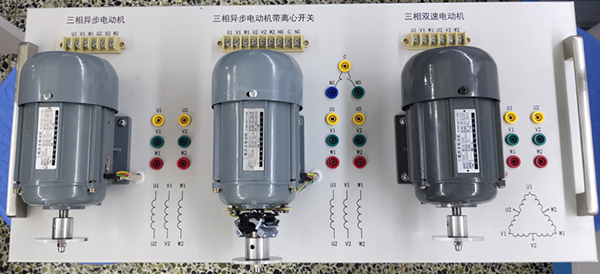

4.电机模块

配置三种电机,电机引线通过端子和强电插座2种方式引出到底板,实现不同的接线方式。电机配有电机转盘,底板配有拉丝色把手。

1)三相鼠笼式异步电动机1只:380V/Y1450rpm/min

2)三相鼠笼式异步电动机(带离心开关)1只:380V/△1400rpm/min

3)三相双速异步电动机1只:40/25W  380V/△/YY

5.工具清单

包含万用表、6寸剥线钳、压线钳(管型端子)压线钳(U1-3端子)、小十字螺丝刀3*75、大十字螺丝刀6*100、小一字螺丝刀3*75、大一字螺丝刀6*100,配套工具箱。

6.实训导线

每套配齐高可靠护套结构手枪插连接线,无氧铜抽丝而成插头采用实芯铜质件外套铍轻铜弹片,强弱电导线的插头插座尺寸分开,不可混插,安全可靠。

四、实训项目

电气控制线路装调

1. 手动正转控制电路的安装与调试

2. 电机点动控制线路的调试与维修

3. 三相异步电动机自锁控制电路的安装与调试

4. 连续与点动混合正转控制电路的安装与调试

5. 按钮联锁的三相异步电动机正反转控制电路的安装与调试

6. 接触器联锁的三相异步电动机正反转控制电路的安装与调试

7. 工作台自动往返控制电路的安装与调试

8. 两台电动机顺序启动逆序停止控制的安装与调试

9. 降压启动控制电路的安装与调试

10. 接触器切换星型/三角形启动控制电路的安装与调试

11. 按钮切换星型/三角形启动控制电路的安装与调试

12. 时间继电器切换星型/三角形启动控制电路的安装与调试

13. 三相异步电动机反接制动控制电路的接线与调试

14. 时间继电器控制双速电动机控制电路的接线与调试

PLC实物控制应用实训:

1.伺服电机定位控制;

2.伺服电机的速度控制;

3.伺服电机的正反转控制;

4.伺服电机配合传感器的综合控制。

4.步进电机定位控制;

5.步进电机的速度控制;

6.步进电机的正反转控制;

7.步进电机配合传感器的综合控制。

8.PLC认知实训

9.PLC控制电动机点动和自锁控制

10.PLC控制电动机手动正反转控制

11.PLC控制电动机带延时正反转控制

12.PLC控制电动机带限位自动往返控制

13.PLC控制电动机两地启动停止控制

14.PLC控制电动机反接制动

15.PLC控制电动机星/三角启动手动控制

16.PLC控制电动机星/三角启动自动控制

PLC、变频器、触摸屏综合应用技能实训:

1.变频器功能参数设置与操作;

2.外部端子点动控制;

3.变频器控制电机正反转;

4.多段速度选择变频调速;

5.变频器无级调速;

6.外部模拟量方式的变频调速控制;

7.基于PLC的变频器外部端子的电机正反转控制;

8.基于PLC模拟量方式变频开环/闭环调速控制;

9.基于PLC通信方式的变频开环调速;

工业网络通讯综合实训:

1.PLC、触摸屏与变频器之间Profinet网络通信控制;

2.PLC主机之间通讯控制;
