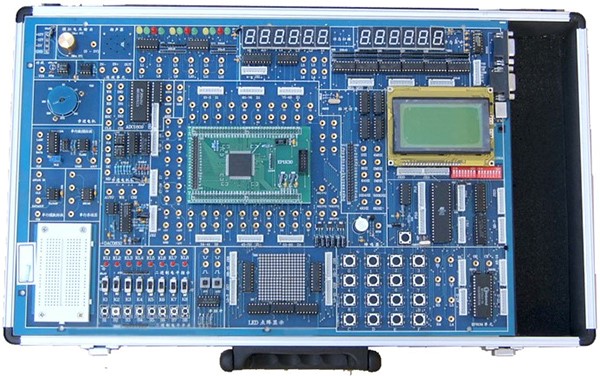

SB-E801EDA实验箱





EDA实验箱,实验开发系统是一种多功能、高配置、高品质的EDA教学与开发设备.其中多数是闭环实验,形象生动,乐趣无穷,使学生在学中玩,在玩中学,学习效果明显提高。适用于各层次高等院校的EDA教学、课程设计和毕业设计,也适用于科研所项目开发。

一、产品特点

(1)该系统采用"主板(基本实验系统)+适配板(下载板)"的双板式结构,配置灵活,适配板可选配AlteraLatticeXilinx等多家国际著名的PLD公司大部分ISP或现场配置的CPLD/FPGA进行编程下载,包括可对不同工作电压CPLD/FPGA的编程,且在编程中无须做任何跳线切换即能自动识别主系统上的芯片,安全可靠,适合学生高密度的实验操作。

(2)该系统提供良好的混合电压(MV)兼容功能,具备了5V3.3V2.5V1.8V不同芯核电压的CPLD/FPGA器件编程下载和实验开发的全兼容功能。因此,用户可避免单5VEDA实验系统过时淘汰之虑。

(3)该系统可编程PLD器件与实验模块的连接全部采用自主连线,在PLD器件有限资源条件下,最大限度的连接上尽可能多的输入输出器件和实验模块。可完全满足从简单数字电路到复杂数字系统的设计实验。且PLD资源完全开发,也可借助该开发系统完成相关开发项目。

(4)系统配有单片机管理系统和128*64LCD,实时提供相关信息。用户可根据需要对管理信息修改。

二、实验系统的硬件配置:

(1)主板可与多种下载板相适配,基本配置为EP1C6T144适配卡:Altera公司150000FPGA/SOPC器件,带配置芯片:EPCS44Mbits),其他下载板可选配;

2 6位动态扫描显示电路;

3 6位静态锁存显示电路;

4 12位发光二极管显示电路;

5 8位二档开关及其电平指示电路;

6 8位按键开关电路;

72位脉冲开关电路;

 (8) 电子音响模块;

9 16*16 LED点阵显示模块;

10 128*64 LCD的液晶显示模块;

11 A/D 0809转换器模块;

12 D/A 0832转换器模块;

13)时钟信号源:4MHZ2MHZ1MHZ500KHZ8KHZ4KHZ1024HZ64HZ8HZ1HZ

14MCS-51单片机总线接口电路;

15 40I/O扩展接口;

16) 一个5V蜂鸣器;

17) 一个四相步进电机;

18) 一个4*4小键盘;

19) 配有存贮器EPROM27256

20)一个RS232接口;

21)一个VGA接口;

22)一个PS/2(键盘、鼠标)接口;

 三、实验项目

 <>基本实验:

 (1)七人表决器;

2)四位加法器;

3BCD码加法器;

4)格雷码变换器;

5)四位并行乘法器;

6)触发器;

7)用ABEL语言设计74LS160功能模块计数器;

8)多模加减计数器;

9)可控脉冲发生器;

10)简易数码锁;

11)英语字母显示实验;

12)八位乘法器;

13)序列检测器;

14)可变模16位加法计数器;

15)正负脉冲数控调制发生器;

16)秒表。

 <>模块实验:

 (1A/D 0809模数转换器实验;

2D/A 0832数模转换器实验;

3)步进电机控制实验;

416*16 LED点阵显示实验;

5)电子时钟实验;

6)数码管静态显示实验;

7VGA接口彩条信号实验;

84*4键盘扩展实验;

9128*64 LCD液晶显示实验;

10)电子音乐演 奏实验;

11RS232串口发送实验(SEND);

12RS232串口接收实验(RECEIVE);

13PS/2键盘接口逻辑设计;

14)单片机总线接口实验;

15)异步串口通讯(UART

 <>数字系统设计:

 (1)数字钟;

2)频率计;

3.交通灯;

4)数字锁;

5)出租车计费器;

6)抢答器;

7)自动电梯;

8)彩灯控制器等。

下载卡表:

序号

型号

容量

1

EP1K100QC208

100000

2

EP1K30TC144

30000

3

EP1K10QC208

10000

4

F10K10LC84

10000

5

EPM7128LC84

2500

6

LC4256V75T100

10000

7

LC4256V75T144

10000

8

LC4256V75T176

10000

9

F1032E-84

6000

10

XCS10PC84

10000
