2022年11月25日

电子工艺与检测实训平台,电子工艺与检测实训室

SBDGY-202A1电子工艺与检测实训平台



一、产品概述:

电子工艺与检测实训平台该电子焊接装配实训台是高度仿真工厂的电子焊接装配生产线,满足学员电子制作、电子设计大赛、课程设计、毕业设计、创新实践活动等综合性、设计性、创新性的实训要求。可培养学生的实践能力和创新能力。适用于《电路基础》、《电工技术》、《模拟电子技术》、《数字电子技术》等相关课程实训需求。适合技术学校、职业培训学校、职教中心、鉴定站/所等电子类专业《电子工艺》相关课程的教学实训和鉴定考核。

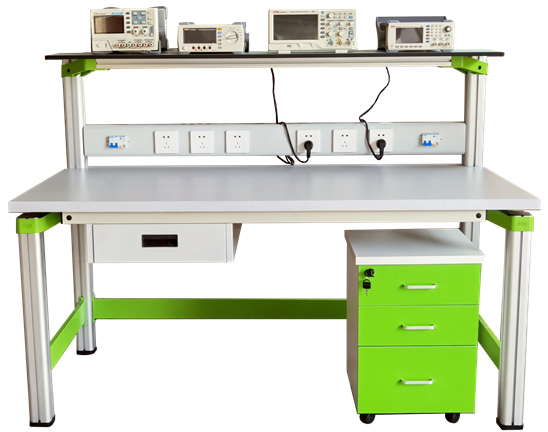

(参考图)

二、主要技术指标:

1、输入电压:单相三线~220V±10% 50Hz

2、装置容量:<1kVA

3、工作环境:温度-10℃+40℃相对湿度<85(25℃)

4、装置容量:<500VA

5、外形尺寸:实训台尺寸为1.4m×0.7m×1.35m

三、产品结构:

电子工艺与检测实训装置由仪器架、主机箱、实验桌、移动矮柜、学生凳等组成。实验装置支架与实验桌可组合、可拆装。支架与桌脚一体,铝合金结构。

(一)仪器架:仪器架置于实训台顶部,由截面尺寸:70mm×70mm,高性能表面氧化的铝型材、双面喷塑钢板及一次成型铝压铸框架连接构件构成(非焊接工艺),外形美观,结构牢固耐用。仪器架底部装有2套隐藏式扁平形照明LED灯,2套照明LED灯每工位独立控制。光源集中柔和明亮,外形美观。

(二)电源主机箱:每工位内嵌4AC220V输出,漏电保护开关,电源主机箱置于仪器架下部,仪器仪表电用安全方便。并装有LED灯控制开关。

(三)直流稳电源:装有1路恒压源(0-30V/1.5A,连续可调直流稳压电源,数显表指示电压输出值)、1组输出±5V/0.5A±12V/0.5A直流电源(具有输出端短路保护功能)。

(四)实训桌结构:

实训桌规格为1600(长)*700(宽)*1350(高),设有二个抽屉;实验桌主体结构全部采用高性能表面氧化的铝型材及一次成型铝压铸框架连接构件,连接构件采用压铸成型工艺(非焊接工艺),经机加工、抛丸、喷砂,表面静电喷涂工艺,安装方便、快捷,用户可自行DIY组装。桌体立柱采用工业铝型材成型工艺,表面氧化处理,截面尺寸:70mm×70mm,四面带槽,槽宽约8mm,端部装有注塑成型配套塑料堵头。桌面采用25mm三聚氰胺饰面板,配有一块防静电绝缘皮。贴桌面板下设支撑框架,承受力不少于200kg。配备储存柜,存放元件及工具,储存柜底部4只高强度万向可制动PU脚轮,方便移动。实训装置整体简约不简单,高端大气,符合现代化产品审美和发展趋势。

实验桌后面二支截面尺寸70mm×70mm桌脚向上延伸,与一次成型铝压铸框架连接构件构成(非焊接工艺)牢固的支架,与仪器架、电源控制箱组成一个完整的实训屏。

(五)储存柜1个:配备储存柜,存放实训模块及工具,储存柜底部4只高强度万向可制动PU脚轮,方便移动。

(六)靠背椅2张:靠背椅采用结实厚钢管支架,结实耐用,结构符合人体工程学,久坐不累,亚麻布面质感好。

四、配套教学资源(全室52台配1套)

(一)、实验用电智能安全调控装置要求

1)、特点

当智能控制系统检测到有漏电或触电情景出现时,智能控制系统在0.1秒断开连接,保证人身和财产安全;智能控制系统本身有故障指示灯,用户可根据智能控制系统故障指示灯显示判断出当前故障状态,便于处理;智能控制系统有挂锁功能,需要检修时,在挂锁位置上锁,防止他人上电,检修更安全。可以采集现场输出型装置数据,通过多种物联网通信方式上传至云端,实现本地设备的远程监控。

2)、功能

基于物联网实验室安全用电智能控制系统,可进行用电数据采集、统计、存储、分析、查询等。运用前端数据可视化技术将实时的用电数据展示在平台上,并以图表的形式提供可视化的用电信息查询功能;运用数据库技术实时监测用电设备和线路运行状况,对异常状况及时告警,从而预防电气火灾;运用用电系统故障定位技术及时发现并精准定位用电故障点,自动生成故障报告,协助用户第一时间修复用电系统故障;运用电能质量监测技术实时分析和评估电能质量问题,并提供定制化的治理方案,协助用户获得优质电能;运用大数据技术和行业数学模型统计、分析并挖掘基础的用电数据,基于数据发掘节能潜力,从而提供能效优化方案。满足用电管理系统可视、安全、可靠、优质和经济的智慧用电模块需求。

3)、基于物联网实验室安全用电智能控制系统由执行装置与网机组成,技术参数分别为:

1)执行装置技术参数

1)极数:2P+N

2)脱扣特性:C5-10In D10-14In

3)额定电流:In 6A10A16A20A25A32A40A50A63A

4)额定电压:Ue AC 230V/400V

5)额定频率f50Hz

6)额定短路分断能力:Icu10kA

7)壳架等级额定电流:Inm63A

8)缺相保护:设备防烧毁保护模式

9)漏电保护:元器件损坏保护模式

10)过载保护:电流过大防烧毁模式

11)短路保护:碰线防烧毁模式

12)挂锁保护:便于维修安全

13)过温保护:可监测线路温度

14)过欠压保护:防止造成人身事故和机械设备损坏

15)漏电或触电时0.1秒断开

16)故障指示灯,便于查看工作状态

★(17)挂锁功能,检修更方便

2)网机技术参数

1)内置STM32F103C8T6主控芯片

2)外置8M无源晶振

3)采用SP3485作为485通信芯片

4485防浪涌保护

5)标准RS485接口,可直接串口设备

6)智能型数据终端,便捷实现数据传输功能

★(7)提供强大的中心管理软件,方便设备管理

★(8)提供便捷的软件升级和固件更新服务

★(9)提供数据库数据备份,方便查看历史数据

10)尺寸:89mm*67.5mm*20.5mm

11)重量:70g

12)电源:AC220V

13)功耗:1.5W

14)工作温度:-25℃ - +70℃

15)工作湿度:95%

16WiFi版最大下行传输速率:64kbps

17WiFi版最大上行传输速率:32kbps
