2022年10月9日

电工培训考核装置,维修电工实训考核设备

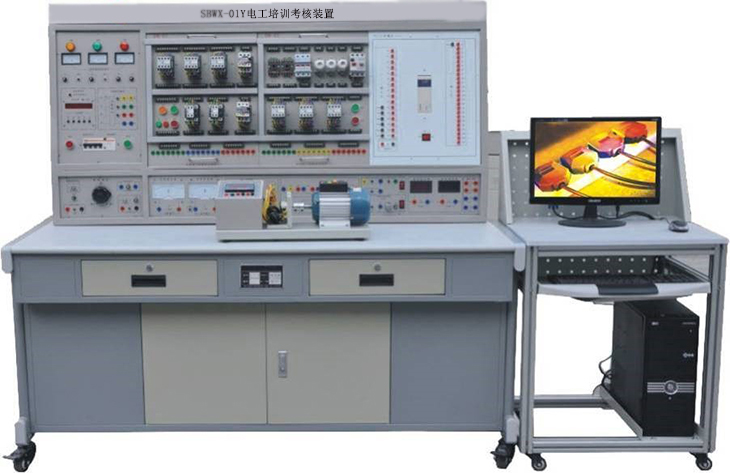

SBWX-01Y电工培训考核装置



一、概述

电工培训考核装置以"电工"国家职业技能标准为依据、以工作任务为导向、以综合职业能力培养为核心,建立电工技能训练考核场。针对在校学生、企业职工等多类生源,以综合职业能力提升为目标,围绕理实一体化、工学一体化培养培训这一主线,注重职业标准与培训目标对接,工作场景与实训场景对接,工作任务与培训内容对接,使高技能人才培养更快速、更高效适应企业用工要求。

通过电工技能实训将提高院校学生电工技术应用水平和实践操作能力;大力开展职业技能鉴定、参加校、市、省、国家级技能竞赛等,促进产教融合、校企合作,实现高技能人才培养能力整体快速提升;实现应用型人才培养和产业岗位需求有效衔接,提升学校相关专业人才培养水平,提高学校的产业贡献率和社会吸引力。

电工培训考核装置、高级维修电工实训考核装置是根据劳动和社会保障部颁发的"工人等级标准""职业技能鉴定"的要求而设计的,它适用于《初级维修电工》、《中级维修电工》和《高级维修电工》教材要求的电气控制线路,通过装置配备的PLC可编程控制器和变频调速器及相应实训模块的训练,快速掌握课程要求的实际应用技术和操作技能,具有针对性、实用性、科学性和先进性,它能满足技师技术及中、高级维修电工考核大纲的要求,是各劳动职业技能鉴定部门、大中专院校、技校中、高级维修电工技能考核的理想设备。

二、电工培训考核装置特点:

1.电气控制线路元器件都装在作为挂板的安装板上,操作方便、更换便捷,便于扩展功能或开发新实训,操作内容的选择具有典型性和实用性;

2.操作台只需三相四线的交流电源,即可投入使用;

3.技能培训用的控制线路和经特殊设计的小电机,可模拟工厂中各类电气拖动系统, 并可满足维修电工的安装、调试、故障分析及排除的技术要求;

4.装置设有电压型和电流性漏电保护器,能确保操作者的人生安全;

5.所有元器件都通过导线引到接线端子上,学生接线时只需在端子上进行接线,有利于保护元器件;

6.通过走线槽进行走线,进行工艺布线训练。

三、技术性能:

1.输入电压:三相四线(或三相五线)~380V±10%  50Hz

2.工作环境:温度-10~+40℃  相对湿度<85%25℃) 海拔<4000m

3.装置容量:<1.5KVA

4.    量:100Kg

5.外形尺寸:2180×70×1630mm3

6.漏电保护动作电流:≤30mA;漏电保护动作时间:≤0.1s

四、电工培训考核装置的基本配置及功能:

(一)DW02 电源控制箱

主控屏为铁质双层亚光密纹喷塑结构,铝质面板。

(二)主控功能板配备资源

1、主控功能板

(1) 三相四线电源输入,经漏电保护器后,经过总开关,由接触器通过起、停按钮进行操作;(2) 设有450V指针式交流电压表三只,指示电源输入的三相电压;

(2) 实验室智慧用电安全控制系统

智能电源管理系统具有过温、短路、过流、过压、欠压、失压、功率限定7大保护功能;电源具有一键锁定功能,处理故障时,防止漏电保护器合闸,造成触电危险;电源具有故障锁定功能,发生故障导致跳闸时,不能人为上电,只能通过远程清除故障后,才能上电成功;能通过无线4G和有线以太网与手机APPPC端云平台通讯,没有网络的情况下,教室整套智能电源管理系统可离线独立运行。

1、智能终端:智能电源管理系统以32ARM为核心,采用4.3寸彩色触摸屏为人机交互界面,实时监控设备运行情况,提供ZigbeeCAN等多种通信模式,具备语音播报功能。能实时监测三相电压、电流、功率,功率因数、频率、电能等参数,液晶触摸屏监测数值。能监控实验室电源的故障类型和故障次数;设备时间管理包含年月日时间的显示;用户通过刷卡方式请求开启设备,PC端进行授权之后,设备可启动使用,PC端可分时预约设备的启动和停止!

2、手机APP用电状态界面实时显示当前电压、电流、有无功功率、电能、设备温度、漏电电流值等;用电数据界面能智能查找近2年用电数据,设置界面能设置限定电能值、负载值、设备超温值、过欠压值、过欠压恢复时间值等。后台查看报警日志、操作日志、故障日志等。控制:可在微信小程序中远程控制智能开关的通断。

3PC端软件:每个设备状态信息显示,具有多个子界面,具有故障分析,用电能效分析、集中管理、个人中心资料管理、用户报警定位跟踪与信息统计;具有管理员信息修改与权限管理等功能。可一键开启和关闭所有设备,可单独控制每台设备的开关!

4、后台系统:包含账号管理、设备管理、报修管理、用户管理,设备管理:、包含监控管理:实时视频监控每个教室,可一键预览所有设备的在线和运行情况,分析设备使用率及运行时间!、包含设备节点:可显示设备所在位置、编码名称、挂载情况、用户编辑、用户查询等。

5、报修管理:用户可进行远程报修,反应设备故障信息,编辑报修情况,后台可进行远程维护,及时跟进,以有效解决用户设备维护。

6、用户管理:可连通手机号,对账户进行一对一的安全加密,实名认证,防止账户泄密、防盗,现场数据连接云平台后台数据库管理。

现场需对功能逐一演示,提供有效、权威的证明文件,佐证该产品的可靠、安全、合法性。

2、交、直流电源

(1) 励磁电源:直流220V/0.5A,具有短路保护。

(2) 电枢电源:直流0220V/2A连续可调电源一路,具有短路保护。

(3) 直流稳压电源:±12V/0.5A两路,+5V/0.5A一路,具有短路软截止自动恢复保护功

(4) 交流电源:、设有变压器一组,变压器原边根据不同的接线可加220V,也可以加380V交流电源,合上开关后,变压器副边即可输出36V110V20V20V12V6.3V的交流电压;、设有单相调压器一组,可得到交流0250V可调电压;、控制屏设有单相三极220V电源插座及三相四极380V电源插座。

3、交、直流仪表

(1) 交流电压表:0500V带镜面交流电压表一只,精度1.0级。

(2) 交流电压表:05A带镜面交流电流表一只,精度1.0级,具有超量程报警、指示、切断总电源等功能。

(3) 功率、功率因数表:

1)功率测量精度1.0级,功率因数测量范围0.3-1.0,电压电流量程为450V5A

2)2.7TFT液晶屏显示有功功率、功率因数、电压、电流、负载类型,具有超量程提示功能。

3)负载类型:LRC

4)测量精度:±0.5%+2

5)抽样率:5/

6)工作温度范围:-20℃+50℃

7)上位机具有实时监视及关断功能。

8)仪表采用现代化技术,液晶中文显示,具备智能化数字化,具备人机界面,通过按键能够对仪表进行设置操作,量程自动切换模式、校准、调零、滤波级数设置、通信地址设置、超量程保护、短路保护等功能。硬件部分整体性强,集成度高,采用表贴工艺制作,工业塑料外壳,面板嵌入安装,使用稳定,容易更换和升级维护。

(4) 直流电压表:直流数字电压表1只,测量范围0300V,三位半数显,输入阻抗为10MΩ,精度0.5级。

(5) 直流电流表:直流数字电流表1只,测量范围为05A,三位半数显,精度0.5级,具有超量程报警、指示、切断总电源等功能。

4、无线智能考核系统

采用最新 MCU 技术 RAM 处理芯片的数字化集成电路板与配套无线故障设置控制系统,系统稳定、不易感染病毒。

控制模块(PC 控制终端或手持移动控制终端)和驱动模块(智能故障设置驱动盒)分离, 避免复杂连线干扰控制器,系统更加可靠。

驱动模块内置智能故障设置控制系统,配有专用新型无线数据传输模块(可插拔型)RS232 串行通讯接口,可无线组网通讯和 RS232 有线通讯。

手持移动控制终端采用 7 寸高清晰彩色液晶触控屏,中文菜单式触控操作界面,人机对 话友好。手持移动控制终端可控制任意一台带驱动模块的 。

手持移动控制终端不联网时可作单机操作,当带驱动模块的 无线组网时,手持移动控制终端可无线进网作为联网终端,可作学生机登录实训与考核的操作终端,也可作教师机登录出题设故的操作终端。

可通过 PC机或平板电脑 控制终端进行实训考核,也可通过手持移动控制终端进行实训考核,教师与 学员界面分开,教师通过密码进入教师界面出题,学员在普通界面答题。(注:教师与学员设故与排故界面原理图与设备面板原理图完全一致)

可自由设定任意一处有关的各种常见故障,故障类型包括:线路断路、对地短路、接触不良,偶发等故障现象。每套驱动模块可以设置 8 路大电流 5A 的 开路故障、16 路小电流 2A 的信号通路的开路、不良、偶发、短路等故障,共 24 路故 障设置。可根据需求扩展设置 64 路大电流 5A 的开路故障、128 路小电流 2A 的信号通 路的开路、不良、偶发、短路等故障,共192 路故障设置。可根据用户使用要求调整故障设置点的数量和故障设置类型。

所有配备驱动模块的 ,均可通过内置的专用新型无线数据传输模块无线组网,实现远程集中管理。

用户可选择通过无线或 RS-232 串口通讯与其它 配套的无线故障设置控制系统 组成一个网络,通过主控计算机控制每一台 的故障设置、故障排除、参数设定、远程起动、信息反馈、考核评分等功能。

现场需对功能逐一演示,提供有效、权威的证明文件,佐证该产品的可靠、安全、合法性。

(三)实训桌

实训桌为铁质双层亚光密纹喷塑结构,桌面为防火、防水、耐磨高密度板、结构坚固,造型美观大方。桌子左右各设有两个抽屉(带锁),并带有柜子,分别可放置挂件和实训物品。

五、实训项目

(一)电气控制

1.日光灯电路的连接;

2.直流电动机的正反转实验;

3.直流电动机启动实验;

4.直流电动机电枢串联电阻启动控制电路连接实训;

5.直流电动机降压启动控制电路连接实训;

6.直流电动机调速实验及电枢串联电阻调速控制电路连接实训;

7.直流电动机改变电源电压调速制电路连接实训;

8.三相异步电动机直接启动控制电路

9.三相异步电动机点动控制电路

10.三相异步电动机自锁控制电路

11.三相异步电动机按钮联锁正反转控制电路

12.三相异步电动机接触器联锁正反转控制电路

13.三相异步电动机双重联锁正反转控制电路

14.三相异步电动机工作台自动往返控制电路

15.两台三相异步电动机顺序启动、顺序停转控制电路

16.三相异步电动机的两地控制电路

17.接触器控制的Y-△控制

18.时间继电器控制的Y-△控制

19.三相异步电动机单向启动反接制动控制电路

20.三相异步电动机无变压器半波整流单向启动能耗制动控制电路

21.三相异步电动机有变压器全波整流单向启动能耗制动控制电路

22.三相异步电动机正反转启动能耗制动控制电路

23.双速电动机调速控制电路的连接

24.三相异步电动机正反转启动反接制动控制线路

25.C620型车床电气控制线路

26.电动葫芦电气控制

27.Y3150滚齿机控制电路

28.插座和一个开关控制一盏灯(白炽灯、荧光灯+二极漏电开关)

29.两个双联开关控制一盏灯(白炽灯、荧光灯+二极漏电开关)

30.三个开关控制一盏灯(白炽灯、荧光灯+二极漏电开关)

31.声控开关控制白炽灯电路的接线

32.触摸延时开关控制白炽灯电路的接线

33.人体感应开关控制白炽灯电路的接线

(二)PLC可编程控制器基础电路实训

1.与、或、非逻辑功能测试

2.定时器、计数器功能测试

3.跳转、分支功能训练

4.移位寄存器测试

5.数据处理功能训练

6.微分、位操作测试

7.三层电梯控制

8.自动售货机

9.机械手

10.自动门

11.天塔之光

12.全自动洗衣机

13.自动成型机

14.红绿灯

15.装配流水线

16.四路抢答器

17.音乐喷泉

18.轧钢机

19.邮件分拣

20.物料分拣

21.多级传输

22.八段码显示

23.多种液体混合

24.双面铣床

25.电镀槽

26.交流电机正反转控制

27.小车运动

28.搅拌站

29.汽车灯光控制

30.汽车火花塞点火控制

31.加工中心控制

32.隧道监控

33.自动扶梯

34.CA6140普通车床PLC改造控制

35.X62W万能铣床PLC改造控制

36.T68卧式镗床PLC改造控制

37.M7120平面磨床PLC改造控制

38.Z3050摇臂钻床PLC改造控制

39.电动葫芦PLC改造控制

40.Z35摇臂钻床PLC改造控制

41.M1432A万能外圆磨床PLC改造控制

()PLC高级技能实训

1.PLC控制的三相异步电动机正反转控制

2.PLC控制的三相异步电动机Y-△启动控制

3.PLC控制的三相异步电动机降压启动控制

4.PLC控制的三相异步电动机能耗制动控制

5.变频器功能参数设置与操作

6.变频器报警与保护功能

7.多段速度选择变频调速

8.外部端子点动控制

9.控制电机正反转运动控制

10.控制电机运行时间操作

11.瞬间停电变频器参数设定

12.外部电压变频调速

13.外部电流变频调速

14.三相异步电动机的变频开环调速

15. PLC控制变频器调速

(四)机床电气控制电路

1.CA6140车床电气控制电路单元常见故障的检查与排除(10个故障点,自动设故)。

2.X62W铣床电气控制电路单元常见故障的检查与排除(16个故障现象,自动设故)

3.T68镗床电气控制电路单元常见故障的检查与排除(16个故障现象,自动设故)

4.M7130磨床电气控制电路单元常见故障的检查与排除(16个故障现象,自动设故)

六、高级维修电工实训考核装置总体配置表一

序号

名称

单位

数量

备注

1

维修电工实训考核台

1

外形尺寸:2180mm×700mm×1650mm

    料:钢木结构;符合国家相关环保要求;

输入电压:AC  380 V±10%  50 Hz  三相五线;

    量:<1.5 kVA

实 验 屏:用于挂置实训单元挂板

具体配置详见  表二、维修电工实训考核台架详细说明表

2

电气控制实训单元挂箱及电机

1

DW-05

电工技能实训组件(五)

1

DW-06

维修电工实训组件(一)

1

DW-07

维修电工实训组件(二)

1

DW-08

维修电工实训组件(三)

1

DW-09

维修电工实训组件(四)

1

DW-11

仪表照明实训考核组件(二)

1

SY006

CA6140型车床电路智能化实训考核挂箱

1

SY008

X62W型铣床电路智能化实训考核挂箱

1

SY009

M7130磨床电路智能化实训考核挂箱

1

SY0010

T68镗床电路智能化实训考核挂箱

1

SYDJ02

三相鼠笼电动机AC380VY/△)

SYDJ03

三相鼠笼电动机AC380VY/,带速度继电器)

SYDJ04

三相双速异步电动机

SYDJ05

直流并(他)励电动机

3

变频器实训挂箱

1

西门子V20 0.37KW变频器,带有RS485通讯接口及BOP操作面板。

4

交换机

1



5

PLC主机挂箱

1

配西门子1200主机CPU1214C

6

PLC控制实训模块

1

包含模拟量信号和开关量信号,能够模拟工业现场的设备运行状态。提供三层电梯、自动售货机、机械手、自动门、天塔之光、全自动洗衣机、自动成型机、红绿灯、装配流水线、四路抢答器、音乐喷泉、轧钢机、邮件分拣、物料分拣、多级传输带、汽车电路、隧道监控、自动扶梯、机床电路改造等模拟控制实训(不少于36实训模块),指示灯采用贴片双色LED,面板采用3D立体彩色搭配设计,使模拟对象更直观立体,开关采用自复位兼自锁一体设计使实训能灵活实用,为适用各类PLC模块具有输入信号高低电平切换功能

7

工业自动化数字孪生仿真软件(正版)

1

采用单片机技术,具备多路数字量输入输出、模拟量输入输出,有通讯接口与电脑相连,通过内置协议与上位机中虚拟仿真教学软件实时通讯,实现数据采集和对外控制等操作。具有RS232通信接口或USB通信接口、24路开关量输入接口及指示、24路开关量输出接口及指示、4路模拟量输入接口、4路模拟量输出接口、系统协同传感器模块将动作信号反馈给上位机仿真软件中的虚拟对象模型,虚拟对象模型给出反馈信号,PLC等智能控制器根据信号执行相应的输出操作,以此反应整个系统执行动作过程。能在具有物理属性的3D环境中进行虚拟设备的仿真调试。具有高度的人机交互性,通过虚拟对象进行各种与实际环境中相1同的操作。软件通过自动、手动和PLC控制三种模式再现了以下虚拟工业场景,3D场景的PLC实验项目和36PLC虚实结合控制实训模块一致

8

电机导轨及光码盘测速系统

1

含光码盘测速系统(配有光电编码器)一套,导轨1幅,道轨平整度好,无应力变形,同心度好

9

SC-09通讯编程电缆

1

用于PLC主机与PC机通讯

10

工控组态软件

1



11

PLC仿真实训软件

1

1)通过PLASH虚拟环境实时显示PLC的运行状态

2PLC编程训练、PLC程序编写测试等功能

3)实现PLC运行模拟,对错误程序进行检查

12

电工连线

1

20根:长1000mm  6条、绿6条、红6条、黑2条;

10根:长600mm   2条、绿2条、红2条、蓝2条、黑2条。

13

常用工具

1

一字螺丝刀1把;十字螺丝刀1把;剥线钳1把;斜口钳1把。

14

实验说明书

1

指导学生实训

15

电脑小推车

1

纠错 钢铝结构,装有4只万向轮,配有电脑显示器后靠档板及主机箱,并配有键盘托。

16

配套教学资源

1

附件(购买5套以下无此项配置)

表二、维修电工实训考核台架详细说明表

序号

名称

单位

数量

备注

1

维修电工实训考核台架

1

钢木结构;尺寸:1600mm×300mm×850mm

用于挂置实训单元挂箱等。

2

数字式直流电压表

1

量程0300 V;三位半数显示

3

数字式直流电流表

1

量程05A;三位半数字显示

4

指针式交流电压表

1

0500V带镜面交流电压表一只,精度1.0级。

5

指针式交流电流表

1

05A带镜面交流电流表一只,精度1.0级,具有超量程报警、指示、切断总电源等功能。

6

功率、功率因数表

1

功率测量精度1.0级,功率因数测量范围0.3-1.0,电压电流量程为450V5A

7

固定交流电源

1

(输入)380 V/220V(输出)110 V36 V20 V(两组)、12 V6.3 V;(具有过流保护报警切断电源,智能化误操作记录功能)

8

可调交流电源输出

1

0220V连续可调;(具有过流保护报警切断电源,智能化误操作记录功能)

9

直流稳压电源输出

1

1、可调同步电枢电源040V 可调2 A 1组);

 2+12 V/1.5A  1组; -12V/1.5 A  1组; +5 V/1.5A  1组;

10

电枢电压输出电源

1

0220/2A;具有过流保护报警切断电源,智能化误操作记录功能);

11

励磁电源输出

1

220 V/0.5 A(具有过流保护报警切断电源,智能化误操作记录功能)。

12

整流二极管

4

2N5408

13

智能型故障设置与大屏幕液晶答题器

1

故障自动设置、故障排除考核、参数设定自动评分等功能。含通讯电缆。

14

安全保护

1

漏电保护动作电流≤ 30 mA、紧急停电保护按钮开关、各组电源具有过流切断各自电源保护,单片机自动控制工作电流限流功能。

15

交流电源输出插孔

1

380V电源:插座式一组、接插式一组(三相五线)

220V电源:三插式一组、接插式一组
