叉车液压系统实训台,叉车液压实训台

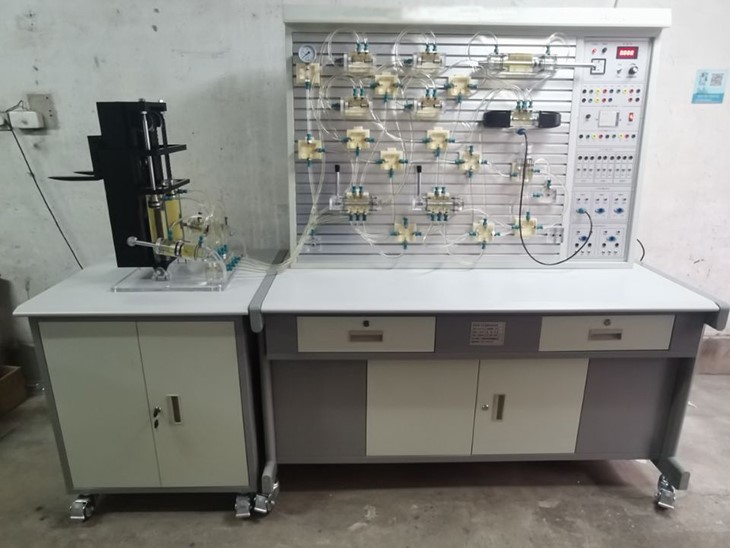

SB-YCC透明液压PLC控制实训装置(叉车液压实训台)



一、叉车液压实训台概述:

液压叉车是一种高起升装卸和短距离运输两用车,由于不产生火花和电磁场。特别适用于汽车装卸及车间、仓库、码头、车站、货场等地的易燃、易爆和禁火物品的装卸运输。该产品具有升降平衡、转动灵活、操作方便等特点。操作方便等特点。

二、叉车液压实训台技术参数

1、电源:AC220V  50HZ

2、直流电源输入AC220V  输出DC24V/3A

3、可编程控制器(PLC):三菱FX1S20MR主机  12输入 8输出(继电器输出方式)

4、液压实验泵电机功率:250W,调速范围01500r/min,液压泵工作时噪声≤58dB,演示实验油路液流要求压力仅需0.3-1.3Mpa (油泵最高压力:Pma.5Mpa)

5、电磁换向阀:AC24V   吸力3Mpa

6、实训桌外型尺寸:1500mm×650mm×1750mm

7、叉车实训台外形尺寸:750mm×650mm×1350mm

三、叉车液压实训台主要特点:

1、透明液压PLC控制实训装置(叉车液压实训台)主要由实训桌、控制实训台、叉车实

训台、液压元件和电器控制器件、可编程控制器(PLC)等组件组成。

2、透明液压PLC控制实训装置(叉车液压实训台)是将液压叉车的结构原理能够搬到课

堂上学习的一种现代化教学产品,叉车机身采用进口透明有机玻璃制作,耐腐蚀,抗磨性能好,长久不变色,透明直观,演示效果逼真。

2、柜体采用1MM厚的SPCC冷扎板制作,坚固美观,表面采用中温磷化防锈漆,静电喷涂。

3、柜体装有四个万向轮,方便设备的搬运与拆卸。

4、配备全常用液压元件:每个液压元件均配有安装底板,可方便、随意地将液压元件安放在铝合金型材面板上(面板带"T"沟槽形式的铝合金型材结构)。油路搭接采用快

换接头,拆接方便,不漏油。

5、电气主控单元采用PLC可编程序控制器控制,可与PC微机通讯实现微机智能控制,

同时以液压回路为控制对象,加强对PLC控制可编程序控制器的学习及应用。

6、实验控制单元也可以采用独立的继电器控制单元进行电气控制,通过比较,突出PLC可编程序控制的优越性和先进性,加深对PLC编程器的了解与掌握。

学习目的:

1、了解液压叉车的基本结构

2、了解液压叉车的传动系统

3、学习液压叉车的液压系统

4、学习液压叉车的手动控制原理

5、学习液压叉车的自动控制原理

四、叉车液压实训台实验内容:

1、真实演示液压叉车的动作上升

2、真实演示液压叉车的动作下降

3、真实演示液压叉车的动作前倾

4、真实演示液压叉车的动作后倾

五、叉车液压实训台配置清单:

序号





数量

1

实训桌



1

2

控制实训台



1

3

叉车实训台



1

4

PLC主机模块

三菱FX1S-20MR

1

5

电源模块



1

6

继电器控制模块



1

7

PLC控制按钮模块



1

8

倾斜油缸

透明元件

2

9

起升油缸

透明元件

1

10

货叉

工程塑料加工件

2

11

叉架

工程塑料加工件

1

12

内门架

工程塑料加工件

1

13

起重链条



2

14

导向滑轮



1

15

二位二通电磁换向阀

透明元件

1

16

三位四通电磁换向阀(O型)

透明元件

2

17

先导式溢流阀

透明元件

1

18

三通接头

透明元件

5

19

四通接头

透明元件

2

20

压力表

透明元件

2

21

透明液压皮管



10

22

电磁阀通用连接线



2

23

机泵组

泵站系统

1

24

L-HL46号液压油



5kg

25

编程电缆

三菱

1

26

快速油接头



2

27

叉车液压实训说明书



1

28

光盘(PLC编程软件、程序软件)



1

29

工具



1
