3D虚拟机床及机床线路实训装置

SBJC-01A3D虚拟机床及机床线路实训装置



一、整体构造及功能说明

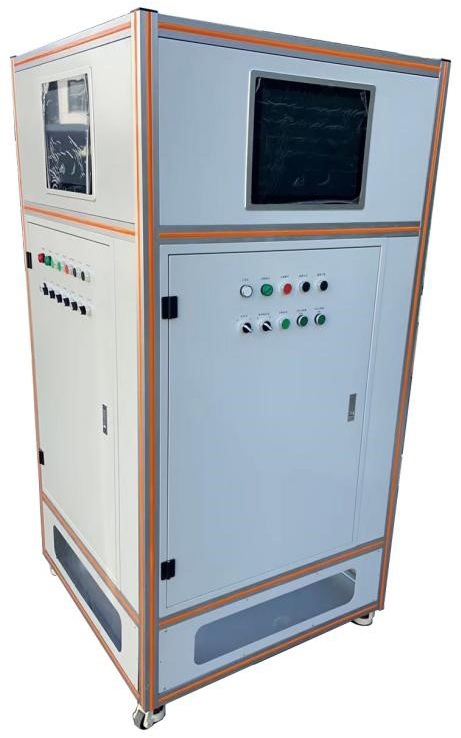

13D虚拟机床及机床线路实训装置采用可移动屏柜式构架,采用40工业铝型材+铁制喷塑,尺寸900×900×1700mm(不包括脚轮)。装置有四个面,每个面对应布置Z3050摇臂钻床、M7120型平面磨床、X62W型万能铣床、T68型卧式镗床的电气模拟线路,每个面安装一个触摸屏一体机,四个学生可同时进行实训。

23D虚拟机床及机床线路实训装置由机床电气线路、模拟装置、门板(包括按钮)、转换接口模块、15寸触摸屏一体机、3D虚拟机床软件、三相漏电保护开关、三相相序检测器、机床实训线路图纸等组成。

33D虚拟机床及机床线路实训装置可进行Z3050摇臂钻床故障诊断与维修实训、M7120平面磨床故障诊断与维修实训、X62W万能铣床故障诊断与维修实训、T68卧式鏜床故障诊断与维修实训。

二、主要电气部件及模块功能与说明

115寸触摸屏一体机可以采用手指触摸控制计算机运行,该一体机将对应的虚拟机床3D结构以及动作状态通过动画的形式展现出来。软件上有机床的学习资料,可供学生边练习边体会机床的结构与电气的关系。15寸触摸屏一体机采用四线电阻式触摸屏、windows操作系统、CPU 1.8G4G内存、128G固态硬盘,用于安装3D虚拟机床软件。3D虚拟软件包含Z3050摇臂钻床、M7120型平面磨床、X62W型万能铣床、T68型卧式镗床的结构3D展示、操作状态、机构运行等内容和功能,并可由机床电气线路操控运动。每套3D虚拟机床及机床线路实训装置含415寸触摸屏一体机。

转换接口模块是与15寸触摸屏一体机配合使用,用于将线路的动作结果转换成计算机信号,以驱动计算机软件中的虚拟机床进行相应的动作。

3)每种机床的实训线路图粘贴在相应的屏柜门上,与线路完全符合;实训时可直接使用该图纸。

4)三相相序检测器安放在电机旁,用于检测电机是否缺相以及电机的旋转方向并灯光指示,把检测的信息发送给转换接口模块。每套设备共需要14个三相相序检测器检测13台电机,其中双速电机需要两个三相相序检测器。

5)三相漏电保护开关作为屏柜的总电源,需要开启后,才能进行实训考核。

三、模拟装置功能与技术说明

1)钻床摇臂模拟装置用于模拟钻床摇臂的升降,安装在电气线路旁;采用滚珠丝杠滑台,在滑台上安装机床专用组合开关,当升降到位时,组合开关先关的触头闭合或断开。

2)钻床液压模拟装置用于模拟钻床液压部件的运动,采用直线电机模拟液压缸的升降;并碰压行程开关,与钻床摇臂模拟装置配合使用。

3)镗床变速冲动模拟装置用于模拟镗床的主轴变速冲动和进给变速冲动,采用直线光轴加转动手柄,碰压行程开关,完成变速冲动功能。

4)铣床变速冲动模拟装置模拟铣床主轴变速冲动和工作台进给冲动,采用直线光轴加转动手柄,碰压行程开关,完成变速冲动功能。

5)电磁吸盘模拟装置模拟磨床工作台零件加工电磁铁工况,采用圆形电磁铁,4MM铁质工件(带弹簧)。电磁铁充磁,工件被电磁铁吸住;电磁铁失磁,工件回复到原位。

四、3D虚拟软件技术说明

1)功能:信息化虚拟仿真上位机,交互式软件接口实现与下位机通讯。采用软件建模及上位机界面设计,实现与下位机的通讯功能(USB),实现上位机的虚拟仿真。

采用Unity 3D 也称 Unity,实时三维动画等类型互动内容的多平台的综合型开发工具;

使用引擎UnRealCryENGINEHavok PhysicsGame BryoSource Engine,实现仿真动画和实物实时同步;

2)3D仿真软件模型包括:Z3050摇臂钻床、M7120型平面磨床、X62W型万能铣床、T68型卧式镗床的结构3D展示、操作状态、机构运行等内容和功能,并可由机床电气线路操控运动。各模型均可任意放大、缩小和旋转,具有直观立体、真实互动的效果。

模型根据对每个电气元器件的状态采集,模型进行不同状态的动作。

3)仿真驱动器主机:

电源: DC24V≤200mA

数字I/O14路输入 支持DC3V-DC5V等不通电压等级点位采集,无损接线,不破坏实际电路原理的电压等级

信号输出:12路输出 支持DC24V电压信号输出,可实现外设设备控制

状态指示:电源指示、I/O状态指示、通讯状态指示

支持通讯接口: 支持USBRS485通信方式

通讯波特率: 9600

嵌入式系统: 内置μC/OS-III嵌入式系统

控制芯片: ARM Cortex-M3

尺寸: 145*90*40mm

3)备用通讯接口:

通过备用通讯接口,可以添加多路输出接口,再增加继电器控制板即可升级为智能考核系统,实现故障随机设置,智能排故,智能评分功能。

五、配置清单

序号

名称

单位

数量

备注

1

控制柜体

1



2

15寸触摸屏一体机

4



3

Z3050摇臂钻床控制电路

1



4

M7120型平面磨床控制电路

1



5

X62W型万能铣床控制电路

1



6

T68型卧式镗床控制电路

1



7

信息采集系统

4



8

3D虚拟软件

1



9

电机组

4

带相序继电器

机电一体化生产线

光机电一体化控制实训系统

机电一体化实训装置

自动生产线拆装与调试实训装置

机电一体化实训装置

工业自动化综合实训装置

煤矿自动化控制实训平台

机电一体化综合实训考核设备

基于PLC机电一体化实训平台

自动化生产线实训考核装备

光机电气一体化控制实训平台

机电一体化综合实训实验系统

机电一体化系统综合实训平台

机电一体化综合系统实训装置

光机电一体化实训装置在机电类课程教学中的应用

柔性自动化生产线

灌装自动化生产线实训装置,机电一体化技师实训考核装置

机电一体化综合系统

光机电一体化实训考核装置

自动化生产线实训考核平台

自动生产线实训装置

智能控制技术实训台

自动化控制技术实训装置

机电气一体化综合实验(训)系统,机电气一体化综合实验

机电一体化综合实训系统

光机电气一体化实训装置

电机故障诊断与维修检测实训考核装置

机床电路实训考核设备

机床电路

机床电气线路(四合一)考核实训装置

机电控制实验室,机电控制创新实验室

机电一体化综合实训室设备、机电液气一体化实训平台

数控设备维修实验室设备、数控机床电气故障检测实训台

机电技术综合实训考核装置

光机电一体化实训考核装置

物料分拣实训装置

煤矿培训自动化试验台

自动生产线实训考核装置

工业自动生产线实训装置

机电一体化综合实训考核装置

机电一体化技术装备,高职专业实训设置

柔性自动化生产线实训系统(六站)

机电一体化技术应用及趋势

机床排故实训台

机床电气控制技术实训台

网络化智能型机床电气技能实训考核装置

机床智能实训考核装置

机床电气培训考核实验装置

网孔型万能机床电路实训考核鉴定装置

数控铣床装调与维修考核

数控车床电气控制与维修实训考核装置

多系统数控机床虚实一体训练机

机床电气实训智能考核装置(五种机床)

精密双轴十字滑台

数控铣床装调与维修实训台

数控车床装调与维修实训台

数控机床维修实训室设备,数控机床维修实训安装设备

数控加工中心装调与维修考核

SBSKB-06T-3型数控车床电气控制与维修实训台

SBSKB-06T-3型数控铣床电气控制与维修实训台

数控车/铣床智能综合实训考核实验台

机床排故实训室,机床排故实训装置

机床电气控制技术及工艺实训考核装置(网孔板)

数控机床故障诊断与维修实训装置

步进电机交流伺服电动机驱动系统实验装置

光机电气一体化控制

光机电气一体化

光机电一体化控制实训装置

自动化生产线实训平台

模块式柔性自动环形生产线实验系统、FMS柔性生产制造实验系统

机电一体化柔性生产线加工系统

MPS模块式柔性自动化生产线实训系统(六站)

智能型万能机床电气实训考核鉴定装置

变压器/电机控制综合实验装置

电机性能综合测试装置

电机与变压器维修

电机变压器维修及检测实训装置

电机故障诊断与维修检测实训考核装置

电机电控配线安装装置

电机性能综合测试装置

电机装配工技能实训装置

电机检修技能实训装置

电机拆装与维修实训台

现代电机控制实验台

电磁调速异步电动机自动调速实训考核装置

电气控制及PLC变频器电机实训装置

智能型四合一机床电气控制实训台

智能型四合一机床电气控制技能实训考核鉴定装置

龙门刨床电气技能实训考核装置

交流桥式起重机实训考核设备

Z3040B摇臂钻床电气技能实训考核装置

C650-2普通车床电气技能实训考核装置

Z3050摇臂钻床电路智能实训考核台

C6140普通车床电气技能实训考核装置

M7120平面磨床电气技能实训考核装置

T68镗床电气技能实训考核装置

X62W万能铣床电气技能实训考核装置

智能机床电路实训考核装置
