52EH+单片机实验箱,单片机实验箱

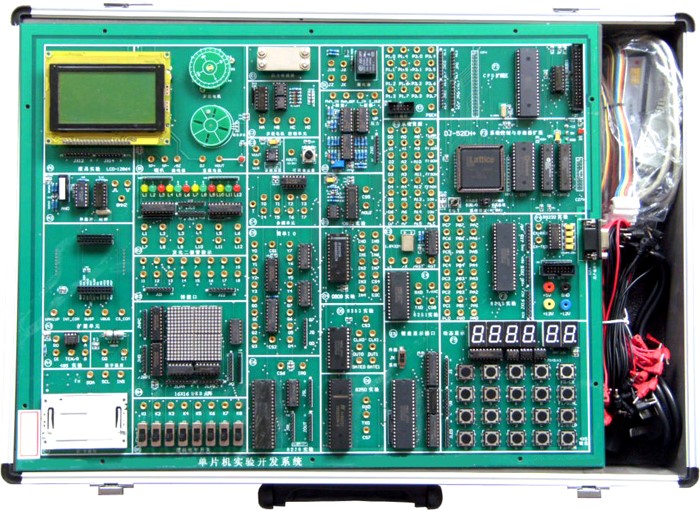

SB-52EH+单片机实验箱

一、系统简介

单片机实验系统是《MCS-51单片机原理与接口》《单片机控制技术》《自动化控制》《EDA》等课程教学的最佳配套实验设备。以小系统、多功能、易扩展为设计思想,主板以《SB-51系列单片机实验指导书》基础实验为主,增加地址总线、数据总线、控制总线引出和扩展单元（区）,这样学校可以从需要出发,选配各种扩展模块,为各类院校的教学实验、课程设计、毕业设计提供了良好的实验开发环境,也是科研、开发工作者的得力助手。

二、系统组成：

·硬件：

（1）开发系统组成：单片机仿真接口（仿真器外接）,用户CPU（AT89S52）,系统控制芯片（1032）,64K程序存储器（w27c512）,64K数据存储器（61256x2）,开放式4*6键盘电路,开放式6位动态数码管显示电路.

（2）输入/输出：128*64 LCD图文电路（或字符式1602 LCD）,单脉冲发生器,8MH时钟分频,8位开关逻辑电平输入/输出电路,排针∕锁紧孔转接口、16*16 LED点阵电路,音频功放,0～5V可调模拟量,PWM电路、射极跟随器,ISP在线下载接口,打印口,用户串行接口。

（3）常用接口芯片：RS232/485、74LS273、74LS244、8279、0832、0809、8253、8250、8251、8255、等；

（4）控制对象：喇叭、温度18B20、IC卡读写、蜂鸣器、小型直流电机、步进电机、压力传感器、继电器等；

（5）扩展单元接口：提供总线接口,可自行扩展设计或选配我公司各种扩展模块。

·软件：

系统配置2000/xp等操作平台的单片机仿真调试软件,支持汇编、C51语言编译、调试；单片机在线下载软件等。

·电源：

系统内置高性能直流稳压电源。

·机箱：

实验仪机箱采用轻质铝合金和高密度防火材料制作而成,外型高雅气派,箱体轻便、牢固、不变形,,绝缘安全性能好。

·插孔：

系统采用锁紧式镀金大孔座,既美观大气,又接触可靠、方便实验连接。

三、单片机实验系统主要特点

（1）仿真器外接：仿真器和实验系统分开,实验系统只留仿真器接口,仿真器可单独使用。实验仪配置的SB-208型51/96通用单片机仿真器,64K数据空间、64K程序空间全部开放,不占用CPU资源,采用双CPU模式,仿真CPU和实验CPU独立运行,软件提供单步、断点、暂停、全速运行等调试功能。该实验仪也可选配Keil-C仿真器,支持Keil-C软件。在线仿真、在线编程下载,自动识别,无需开关切换,用户CPU资源全部开放,可支持总线仿真和IO口仿真(P0,P1,P2,P3)。

（2）仿真C8051F单片机（SOC）：选配SB-C8051F仿真系统,可对嵌入式系统C8051F单片机（SOC）实验、开发的。并配有EC5型USB高速通讯仿真器,通过4脚的JTAG接口可以进行非侵入式、全速的在线系统调试、仿真；集成开发环境支持Silicon Labs IDE和KEIL C软件。可对嵌入式系统C8051F单片机（SOC）进行实验、开发。

（3）仿真AVR? ATMEGA16单片机：选配JTAG-ICE仿真系统,可对AVR系统ATMEGA16单片机实验、开发的。

（4）支持EDA开发：通过选配EDA扩展卡,实现EDA和单片机两合一,可分别控制实验电路。

（5）实验开放性：实验电路单元尽可能独立开放,如开放式键盘,开放式显示器,开放式串口等,为适应多种方式实验提供可能。

（6）二次开发：系统将地址总线、数据总线、控制总线全部引出,主机板留有扩展单元,通过单片机仿真器调试用户系统。

（7）在线下载：在线编程自动识别,无需开关切换,不需编程器,可直接烧录AT89S5X单片机。

（8）二种工作方式：一是联PC机运行,在与上位软件联机的状态下,实现各种调试和行运的操作；二是脱机运行,系统配有管理监控,在无仿真器状态下,系统自动切换到脱机管理状态,用户可轻松调用EPROM中的实验程序完成实验。
