[产品型号]:SB-J12 [产品名称]:楼宇智能化工程实实训装置 [价????格]: [在线客服]:

SBLYJD-5楼宇智能化工程实训系统设备

一、概述

楼宇智能化工程实训系统是为高校、职业院校、职业教育培训机构研制的楼宇智能化技术楼宇模拟 ,根据智能建筑行业楼宇智能化的特点,在接近工程现场的基础上,针对实训教学进行了专门设计,包含了计算机技术、网络通信技术、综合布线技术、DDC技术等,强化了楼宇智能化系统的设计、安装、布线、接线、编程、调试、运行、维护等工程能力。它适合楼宇智能化工程技术、机电安装工程等相关专业的教学和培训。

楼宇智能化工程实训系统在结构上以智能建筑模型为基础,包含了智能大楼、智能小区、管理中心和楼道等典型结构,涵盖了对讲门禁、安防、视频监控、消防、综合布线和DDC监控照明六个系统,各系统既可独立运行,也可实现联动。通过此系统进行项目训练,检验学生的团队协作能力、计划组织能力、楼宇设备安装与调试能力、工程实施能力、职业素养和交流沟通能力等。

二、智能化楼宇实训装置主要技术性能:

输入电源:单相三线AC220V±10% 50Hz

工作环境:温度-10℃40℃相对湿度≤85%25℃) 海拔≤4000m

装置容量:≤1kVA

外形尺寸:4600mm×2300mm×2400mm

安全保护:具有漏电压、漏电流保护,安全符合国家标准

三、 楼宇智能化工程实训系统配置:

1、对讲门禁系统

系统配置有单元门口主机、单户门口机、室内可视对讲模块、非可视对讲模块、通讯转换模块、联网器、管理中心机等器件,可完成可视对讲门禁及室内安防系统的线路铺设、连接和功能调试。

2、消防系统

系统配置有消防报警主机、智能光电感烟探测器、智能电子差定温感温探测器、总线隔离器、手动报警按钮、编码单输入模块、编码单输入/单输出模块、消火栓报警按钮、火警声光警报器、编码器等器件,可进行器件的选择、检测、安装、消防联动系统的线路铺设、连接、系统调试、编程和运行任务。

3、安防系统

系统配置有门磁开关、家用紧急求助按钮、被动红外空间探测器、被动红外幕帘探测器、燃气探测器、主动红外对射报警器,可实现对讲门禁和室内安防联动、视频监控及周界防范功能。

4、视频监控系统

系统配置有高速球云台摄像机、一体化枪型摄像机、红外摄像机、室内全方位云台、矩阵主机、彩色监视器、硬盘录像机等器件,可进行器件的选择、检测和安装。完成视频监控系统的线路铺设和连接。通过系统模块的参数设置和编程,实现监视器的视频监控、画面切换和报警联动录像等功能。

5、综合布线系统

系统配置有RJ45配线架、以太网交换机、电话程控交换机、电话配线架、底盒、电话模块、网络模块、电话机、RJ11水晶头、RJ45水晶头等器件,可完成综合布线系统的水平布线、垂直布线、线槽布线,实现指定模块的线路连接(端接)。通过系统模块的参数设置和编程,实现终端电话呼叫、信息插座功能测试。

6DDC监控系统

系统配置有DDC控制器、时间模块、LON网络适配器、编程软件、组态软件、射灯、照度探测器,能进行DDC通道编程配置、照明监控编程、上位监控工程通讯连接、动画组态等工作任务。

7、工具及配件

8、工具

包含网线钳、打线钳、线缆测试仪、小一字螺丝刀、小十字螺丝刀、长柄螺丝刀、剪刀、剖线钳、尖嘴钳、斜口钳等通用或专用工具。

9、耗材配件

包含PVC线槽、RJ11水晶头、RJ45水晶头、BNC视频接头、23芯线(红、黑)16芯线(黄、白)、网线、电话线等。

四、项目实施的内容

1.楼宇自动化工程设计能力

2.消防报警系统设计、安装与调试能力

3.视频监控系统设计、安装与调试能力

4.对讲门禁及室内安防系统设计、安装与调试能力

5.综合布线系统施工能力

6.照明系统的接线、编程和调试能力

7.电梯系统编程和调试能力

8.楼宇自动控制系统编程与调试

9.楼宇自动控制系统故障排除能力

10.楼宇自动化专业课程建设与信息应用能力

五、配置说明

1、智能楼宇通用平台架

序号

名称

规格、技术指标

数量

1

智能楼宇平台

采用欧标40X40工业铝型材框架,四周墙体采用1.5mm厚安装布线网孔板组成(网孔布局为5X15mm,配工业标准塑制安装孔件),4600mm×2300mm×2400mm(长×宽×高),实训平台分为管理中心、智能小区、智能大楼和楼道等区域。

1

2

实训用网孔墙体4600mm×2300mm×2400mm(长×宽×高)

1500mm×500mm

1

1500×600mm

3

750mm×750mm

26

1500mm×260mm

3

800mm×400mm

1

3

总电源箱

空气开关、电源指示灯

1

4

安防控制箱

AC24V/3ADC12V/5A

1

5

消防控制箱

DC24V/3A24V继电器

1

6

DDC控制箱

BA5210BA5208DC24V/6A24V继电器

1

7

DDC控制对象系统台架

830mm×520mm×1640mm

1

2、系统功能模块

序号

规格、技术指标

数量

备注

1

对讲门禁及室内安防系统

1

2

网络视频监控系统

1

3

消防报警及联动系统

1

4

家庭综合布线系统

1

5

智能照明系统

1

3、配套设施及资料

序号

名称

规格、技术指标

数量

备注

1

控制柜

满足硬盘录像机、交换机等安装需求

1

2

电脑桌

600mm×600mm×800mm

1

3

人字梯

900mm×250mm×1200mm

2

4

塑料卡件

20mm×10mm×11mm

500

5

计算机

联想M4650 I5-4590\4G\1T\1G\19.5寸液晶

1

学校自备

6

编程软件

LonMarker 3.1

1

7

力控

力控6.1

1

12

工具

常用检修维护工具

1

13

耗材及其它

电缆、网线、水晶头、PVC线管、弯头、迫码、杯疏等

1

14

工具柜

维修专用,带轮子可移动

1

4、子系统配置

数字对讲门禁及无线室内安防系统

一、系统的主要特点

1、数字信号传输优势明显,可在中间添加信号中继器放大信号,传输距离长、速度快,抗干扰能力强,不会出现信号衰减、干扰等现象。

2、与模拟信号采用解码器相比,数字信号采用TCP/IP网络协议,兼容性好,支持多点访问,可通过网络交换机快速扩容系统。

3、模拟系统信号线多且复杂,安装布线与后期维护复杂,数字门禁系统安装只有一根网线,安装维护简便。

4、采用TCP/IP网络构架,支持VLAN与跨网段访问,可实现远距离或异地访问。

5、信息发布支持点对点及群发,可实现户户对讲且不占线。

二、系统结构图

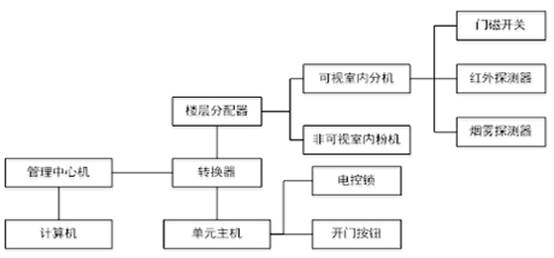

楼宇对讲门禁及室内安防系统结构图

序号

名称

型号

数量

备注

1

管理中心机

型号:MC4D

内置7英寸数字液晶显示屏,分辨率800*480,呈现高清晰画面效果;免提通话,效果清晰;可直接呼叫分机、监视主机,也可被各级分机、单元主机呼叫,进行高质量的音视频通话;具备巡检功能,对整个安装系统的报警探头进行实时检测;具有报警探头功能,对非法入侵、火警、煤气等异常情况报警;管理中心和电脑连接时,提供多种方式实现地址簿下载和电脑联机功能。

1

2

单元主机

型号:EC17SLDGK

可直接呼叫室内分机并与之通话,键盘有蓝色夜光显示、防拆报警功能;主机具有按键自动夜光和CCD红外夜视、LED补光功能,两档视频补偿功能,通过设置V-GAIN的不同档位使主机输出的视频信号适应不同的传输距离;开门超时自动报警、无需打开机身外壳,即可实现软件升级和下载地址簿功能。

1

3

可视室内分机

型号:C100BLGA

7英寸彩色高清LCD显示屏,分辨率:480×3(RGB)×234;操作上使用高科技感应触摸按键,显示屏采用国际先进的LED背光技术,广色域,亮度高,低碳环保,耐用性能稳定,面板一体化切割,使得整机薄而精致和谐,外壳采用高光高透明度耐磨PMMA材料和优质ABS材料;具有4个防区和一个外接SOS功能。彩色显示呈现高清晰画面效果,免提通话,效果清晰;用户可通过按键自行设置地址。采用SMD器件,SMT工艺,使电路板高度集成,品质更为稳定;ESD防静电、防脉冲干扰、增加浪涌保护,防雷击等强烈电流破坏。

1

4

非可视室内分机

型号:A9SLG

1)呼叫、通话、开锁、呼叫管理中心。

2)可外接紧急报警,可扩展电梯控制功能;

3)用户可通过分机按键自行设置分机地址;

4)优质工程ABS材质,抗强冲击性

5)ESD防静电、防脉冲干扰、增加浪涌保护,防雷击等强烈电流破坏。

1

5

转换器

型号:RS1

其功能为总线隔离,信号转发和音视频通道切换,并能指示通信、电源工作状态;有五个RJ45接口,分别对应单元总线输入、输出,系统总线输入和输出,剩下的一个RJ45接口和另外一个两端接口用于连接单元系统主电源,还有两个四档视频增益调节拨码开关,调节增益可提高视频传输距离,通过级联转换器可将单元系统组网,形成片区统一管理;用户可通过转换器按键自行配置转换器参数,也可通过软件或电阻配置。

1

6

楼层分配器

型号:FS3

具有层层隔离、短路保护功能,并能指示通信、视频、音频、电源工作状态;楼层分配器下的任一分机端口短路,将不影响其它楼层分配器下的分机正常工作;各楼层的分机通过楼层分配器与总线相连,一台楼层分配器可以接四台室内分机;将总线传输视频信号进行转换和放大,并将其分配到与之相连的分机上;用户可通过转换器按键自行配置转换器参数,也可通过软件或电阻配置。

1

7

智能电源

型号:PW1

系统正常工作时,如市电停电,智能电源自动切换到备电供电;线路发生短路故障时,电源进入保护状态,停止电压输出,故障排除后,自动恢复正常供电;当交流电断电后,通知分机进入省电模式,保留电能供报警功能使用,同时智能电源还具有软件升级、可根据按键设置地址和智能电源带不带通信中切换功能。

2

8

电磁锁

工作电压:12V

1

9

开门按钮

自动复位

1

10

门磁开关

型号:HO-03

通用门磁开关,内部由一个永磁体和一个干簧管开关组成;当处于闭合状态时,永磁体吸合干簧管;当处于打开状态时,干簧管开关不被吸合,常开触点闭合报警。

1

11

红外探测器

型号:ISC-BDL2-WP6G-CHI

具有先进的信号处理能力,能消除周围环境的噪音干扰和宠物误触发,能自动忽略由一只宠物或多只啮齿动物的信号。安装在2.3-2.7米高度,探测范围完整覆盖6*6米的范围。

1

12

烟雾探测器

型号:LH-94

光电探测方式,内部有光学迷宫,有效防止误触发;采用低功耗CMOS微处理器,联网输出。顶吸式安装,有效监测面积达20平方米。

1

13

探测器网关

型号:CS-A1C-32W;最大支持32个无线探测器,载波频率433.92MHz,支持‘萤石云视频'手机客户端一键配置。

1

14

无线紧急按钮

型号:T3;工作频率:433.92MHz,工作电压3-3.3V,电池工作年限2年。

1

15

无线防宠物被动红外探测器

型号:CS-T1-C;放宠物级别:≤25kg,安装高度:1.8m2.5m,镜头覆盖范围:12m×12m,水平视角:100°,抗白光强度:12000lux

1

16

无线幕帘红外探测器

型号:CS-T5-A;垂直角度100°,水平视角:小于10°,抗白光强度:12000lux,工作电流静态15μA;最大15mA

1

17

无线遥控器

型号:K2,工作频率:433.92MHz

1

18

智能生活路由器

萤石

1

19

萤石云

包括手机端APPPC端软件。

1

网络视频监控系统

一、系统的主要特点

1、数字信号传输优势明显,传输距离长、速度快,抗干扰能力强,不会出现信号衰减、干扰等现象。

2、由于对视频图像进行了数字化,便于计算机处理。可以充分利用计算机的快速处理能力,对其进行压缩、分析、存储和显示。

3、与模拟信号相比,数字信号采用TCP/IP网络协议,兼容性好,支持多点访问,可通过网络交换机快速扩容系统。

4、每个数字摄像机拥有独立IP地址,可建立索引表,方便查找。

5、采用TCP/IP网络构架,支持VLAN与跨网段访问,可实现远距离或异地访问。

二、系统结构图

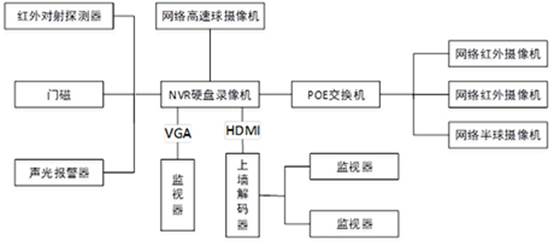

闭路电视监控及周边防范系统结构图

序号

名称

型号

数量

备注

1

网络高速球摄像机

型号:DS-2DF8223IW-A

像素:200W

图像传感器:1/1.8"Progressive Scan CMOS

视频压缩:H.265/H.264/MJPEG

红外照射距离:200

3D数字降噪:支持

背光补偿:支持

区域曝光/聚焦:支持

焦距:5.9-135.7mm,23倍光学

变倍速度:大约4.4(光学,广角-望远)

水平视角:59.8-3.0(广角-望远)

近摄距:10-1500mm(广角-望远)

光圈数:F1.5-F3.4

水平及垂直范围:水平360°;垂直-20°-90°

水平速度:水平键控速度:0.1°-160°/s,速度可设;水平预置点速度:240°/s

垂直速度:垂直键控速度:0.1°-120°/s,速度可设;垂直预置点速度:200°/s

内置RJ45网口,支持10M/100M网络数据。

1

2

红外筒形网络摄像机

型号:DS-2CD5A24EFWD-IZ

分辨率:200W

传感器:1/3" Progressive Scan CMOS

最大图像尺寸:1920×1080

帧率:

50Hz: 25fps (1920×1080,1280×960,1280×720)

60Hz: 30fps (1920×1080,1280×960,1280×720)

快门:1/3秒至1/100,000

日夜转换模式:ICR红外滤片式

数字降噪:3D数字降噪

接口协议:ONVIF, PSIA, CGI, ISAPI, GB28181

通讯接口:1RJ45 10M/100M/1000M自适应以太网口

电源供应:DC12V / PoE(802.3at)

2

3

红外半球网路摄像机

型号:DS-2CD5726EFWD-I

像素:200W

传感器类型:1/1.8" Progressive Scan CMOS

调整角度:水平:0°~355°,垂直:0°~75°,旋转0°~355°

数字降噪:3D数字降噪

最低照度:0.001 Lux @(F1.2,AGC ON), 0 Lux with IR

最大图像尺寸:1920×1080

帧率:

50Hz: 25fps (1920×1080,1280×960,1280×720)

60Hz: 30fps (1920×1080,1280×960,1280×720)

通讯接口:1RJ45 10M / 100M自适应以太网口

供电:DC12V / PoE(802.3af)

1

4

液晶监视器

19寸液晶监视器工业级高清监控显示器屏幕支持HDMI/VGA/BNC接口,带挂装支架

3

5

NVR硬盘录像机

型号:DS-7908N-K4

18路网络摄像机输入;

2)支持1080P高清预览;

3)可接驳符合ONVIFPSIARTSP标准及众多主流厂商(ACTI、ARECONT
AXIS
Bosch
Brickcom
Canon
Panasonic
PELCO
SAMSUNG
SANYO
SONY
Vivotek
ZAVIO)的网络摄像机

4HDMI视频输出分辨率最高达1920×1080

5VGA视频输出分辨率最高达1920×1080

6)支持TVVGAHDMI同步输出;

7)最大支持600万像素高清网络视频的预览、存储与回放;

8)支持IP设备集中管理,包括IP设备参数配置、信息的导入/导出和升级等功能;

9)支持最新H.265高效视频编码码流,支持H.265H.264MPEG4 IP设备混合接入;

10)支持HDMIVGA同源输出,支持HDMI接口4K超高清显示输出,支持VGA接口高清1080p显示输出;

11)便捷的UI操作界面,支持一键添加IP设备以及一键开启录像功能;

12)支持录像文件按时间打包;

13)支持智能搜索、回放及备份功能,有效提高录像检索与回放效率;

14)支持即时回放功能,在预览画面下对指定通道的当前录像进行回放,并且不影响其他通道预览;

15)支持最大8路同步回放和多路同步倒放;

16)支持硬盘配额和硬盘盘组存储模式,可对不同通道分配不同的录像保存容量或周期;

17)支持假日录像;

18)支持4SATA接口;

19)支持萤石云服务,可一键配置上网;

20)支持网络检测(网络流量监控、网络抓包、网络资源统计)功能;

21)支持GB28181Ehome协议接入平台。

1

6

PoE交换机

型号:SF1009P

8POE交换机,24V自适应供电。

1

7

摄像机支架

FIH-5001

2

8

硬盘

3T

1

9

上墙解码器

型号:DS-6901UD,支持HDMIVGABNC三种输出接口,支持21200W,或4800W,或6500W,或10300W,或161080P及以下分辨率同时实时解码

1

10

主动红外对射探测器

1

11

门磁

型号:HO-03;通用门磁开关,内部由一个永磁体和一个干簧管开关组成;当处于闭合状态时,永磁体吸合干簧管;当处于打开状态时,干簧管开关不被吸合,常开触点闭合报警。

1

12

声光报警器

型号:HC-103工作电压:12V

1

13

监控平台软件

IVMS-4200

1

14

工程宝

型号:WSD-8600ADH,支持网络+模拟摄像头测试

1

火灾自动报警及消防联动系统

一、系统概述

消防报警联动系统在智能建筑中通常被作为智能建筑三大体系中的BAS(建筑设备管理系统)的一个独立的子系统。该系统装置是通过消防系统中各个探测设备(烟感探测器及温感探测器)的参数变化进行火灾报警,并通过相关信号以实现消防的联动控制。

二、系统结构图

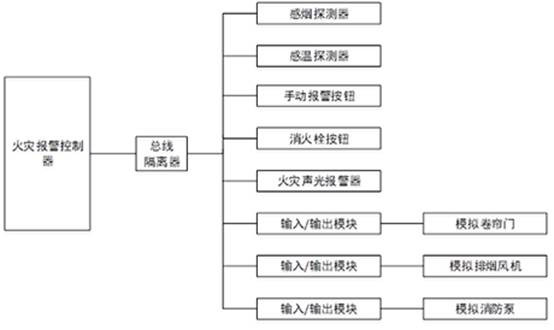

消防报警联动系统结构图

序号

名称

型号

数量

备注

1

火灾报警控制器

型号:GST-200/16;火灾报警控制器(联动型):汉字液晶显示,配备打印机,配备备电;总线制结构,报警、地址总数为64点;可外接64台火灾显示盘;配置联网接口卡,可对32台火灾报警控制器进行环形联网;32个可编程手动操作总线制控制点;10路多线制控制点可直接输出控制,手/自动操作方式,断、短路报警功能(报警信息分窗口显示,指示清晰;配置专用火灾监控软件,现场调试可在控制器本机完成也可通过PC机专用软件完成,快速便捷,通过专用RS232RS485接口卡可以连接计算机系统,可连接火灾显示盘、接入控制网络等。

1

2

智能光电感烟探测器

型号:JTY-GD-G3;感烟火灾探测器是采用红外散射原理研制而成的点型光电感烟火灾探测器,地址编码可由电子编码器事先写入,也可由控制器直接更改写入,二总线制,无极性,可早期报警,灵敏度高,具黑烟报警功能。

1)工作电压:信号总线电压:总线24V,允许范围:16V28V

2)工作电流:监视电流≤0.8mA;报警电流≤2.0mA

3)灵敏度(响应阈值):可设定3个灵敏度级别,探测器出厂灵敏度级别为2级。当现场环境需要在少量烟雾情况下快速报警时,可以将灵敏度级别设定为1级;当现场环境灰尘较多时或者风沙较多的情况下,可以将灵敏度级别设定为3级。

4)响应阈值:0.11dB/m0.27dB/m

5)报警确认灯:红色,巡检时闪烁,报警时常亮

6)编码方式:电子编码(编码范围为1242

7)线制:信号二总线,无极性

8)使用环境:温度:-10℃~+50℃;相对湿度≤95%,不凝露

9)壳体材料和颜色:ABS,象牙白

10)安装孔距:45mm75mm

11)执行标准:GB 4711993

3

3

智能电子差定温探测器

型号:JTW-ZCD-G3N;采用无极性信号二总线技术,采用带A/D转换的单片机,实时采样处理数据,软件地址编码,工程调试简便可靠,定温报警温度可设五档,探测器的保护面积20m230m2

1)工作电压:信号总线电压:总线24V,允许范围:16V28V

2)工作电流:监视电流≤0.8mA;报警电流≤2.0mA

3)报警确认灯:红色(巡检时闪烁,报警时常亮)

4)编码方式:十进制电子编码,编码范围在1242之间

5)壳体材料和颜色:ABS,象牙白

6)重量:约115g

7)安装孔距:45mm75mm

8)执行标准:GB 4711993

3

4

探测器通用底座

DZ-02

6

5

总线隔离器

型号:LD-8313;隔离器,用于隔离总线上发生短路的部分,以保证总线上其它的设备能正常工作。待故障修复后,总线隔离器会自行将被隔离的部分重新纳入系统。此外,使用隔离器还能便于确定总线发生短路的位置。

1)工作电流:动作电流≤170mA

2)动作指示灯:红色(正常监视状态不亮,动作时常亮)

3)负载能力:总线24V,170mA

1

6

编码手报按钮

型号:J-SAM-GST9122;手动火灾报警按钮(含电话插孔)一般安装在公共场所,当人工确认发生火灾后,按下报警按钮上的有机玻璃片,即可向控制器发出报警信号。控制器接收到报警信号后,将显示出报警按钮的编号或位置并发出报警声响,此时只要将消防电话分机插入电话插座即可与电话主机通讯。

1)工作电流:监视电流≤0.8mA;报警电流≤2.0 mA

2)输出容量:额定DC60V/100mA无源输出触点信号,接触电阻≤100mW

3)启动方式:人工按下有机玻璃片

4)复位方式:用吸盘手动复位

5)指示灯:红色,正常巡检时约3s闪亮一次,报警后快速闪亮

6)编码方式:电子编码,编码范围在1242之间任意设定

7)线制:与控制器采用无极性信号二总线连接,与总线制编码电话插孔采用四线制连接

1

7

编码单输入/单输出模块

型号:LD-8301;单输入/单输出模块采用电子编码器进行编码,模块内有一对常开、常闭触点。模块具有直流24V电压输出,用于与继电器的触点接成有源输出,以满足现场的不同需求。另外模块还设有开关信号输入端,用来和现场设备的开关触点连接,以便确认现场设备是否动作。

1)工作电压:信号总线电压:总线24V,允许范围:16V28V

2)电源总线电压:DC24V,允许范围:DC20VDC28V

3)工作电流:总线监视电流≤1mA,总线启动电流≤3mA

4)电源监视电流≤5mA,电源启动电流≤20mA

5)输入检线:常开检线时线路发生断路(短路为动作信号)、常闭检线输入时输入线路发生短路(断路为动作信号),模块将向控制器发送故障信号

6)输出检线:输出线路发生短路、断路,模块将向控制器发送故障信号

7)输出容量:无源输出:容量为DC24V/2A,正常时触点阻值为100kΩ,启动时闭合,适用于12V~48V直流或交流

8)有源输出:容量为DC24V/1A

9)输出控制方式:脉冲、电平(继电器常开触点输出或有源输出,脉冲启动时继电器吸合时间为10s

10)指示灯:红色(输入指示灯:巡检时闪亮,动作时常亮;输出指示灯:启动时常亮)

11)编码方式:电子编码方式,占用一个总线编码点,编码范围可在1242之间任意设定

12)线制:与火灾报警控制器采用无极性信号二总线连接,与电源线采用无极性二线制连接

3

8

编码消火栓报警按钮

型号:J-SAM-GST9123;消火栓按钮(以下简称按钮)安装在公共场所,当人工确认发生火灾后,按下此按钮,即可向火灾报警控制器发出报警信号,火灾报警控制器接收到报警信号,将显示出与按钮相连的防爆消火栓接口的编号,并发出报警声响。

1)工作电流:报警电流≤30mA

2)启动方式:人工按下有机玻璃片

3)复位方式:用吸盘手动复位

4)指示灯:红色,报警按钮按下时此灯点亮;绿色,消防水泵运行时此灯点亮

1

9

火警讯响器

型号:HX-100B;火灾声光警报器(以下简称警报器),用于在火灾发生时提醒现场人员注意。警报器是一种安装在现场的声光报警设备,当现场发生火灾并被确认后,可由消防控制中心的火灾报警控制器启动,也可通过安装在现场的手动报警按钮直接启动。启动后警报器发出强烈的声光警号,以达到提醒现场人员注意的目的。

1)信号总线电压:24V,允许范围:16V28V

2)电源总线电压:DC24V,允许范围:DC20VDC28V

3)电源动作电流:≤160mA

4)编码方式:采用电子编码方式,占一个总线编码点,编码范围可在1242之间任意设定

5)线制:四线制,与控制器采用无极性信号二总线连接,与电源线采用无极性二线制连接

1

10

编码器

GST-BMQ-1B

1

11

模拟消防泵

采用钮子开关和指示灯模拟

1

12

模拟排烟阀

采用钮子开关和指示灯模拟

1

13

模拟卷帘门

采用钮子开关和指示灯模拟

1

14

光电开关

型号:WT100-N1412;该型光电开关为反射式光电开关,可以检测金属、非金属等反光物体。顶部选钮用于调节光灵敏度(顺时针调节灵明度增高,逆时针调节灵敏度降低),底部选钮用于切换工作方式(类似于继电器的常开、常闭触点)。

2

15

点型感烟探测器功能试验器

1

16

海湾独立式烟感器感烟探测器

GSTN701

1

家庭综合布线系统

序号

名称

型号

数量

备注

1

配线架

24口型号:KN-51524

1

2

光纤猫

RJ45接口带SC/PC接口

1

3

以太网交换机

24RJ45端口;通过FCC Part 15 Class A,CE认证。

1

4

电话程控交换机

型号:LC-2082路输入,8路输出,模拟空分交换制式;音频拨号方式。主要功能:1.电脑话务员,停电直通;2.来电显示,人工值班;3.弹性编码,直拨外线;4.等级设置,通话保密;5.特许拨号字头,呼出限制;6.代接功能,三方通话;7.强插和监听,数码录音;8.出局外线连接,音乐保留。

1

5

电话配线架

型号:KN-529;主要用于电话系统配线,包含了左右两个各50对的鱼骨架,共可连接100对的2芯电话线。

1

6

单口面板

KN-503

4

7

电话模块

KN-519

2

8

网络模块

KN-509

2

9

电话机

T-026

2

10

86底盒

国产

4

一、系统概述

综合布线系统是智能建筑通讯自动化系统的重要组成部分,也是建筑物实现内部通讯及外部通讯的信息通路,是数据、信号交换与处理的重要环节。建筑物内部与外部信息(语音信息、数据信息、视频信息等)使用单位的信息交流、交换,都需通过综合布线与计算机网络系统来实现。

二、系统结构图

综合布线系统主要由数据网络、语音网络两大部分组成。其中数据网络为计算机网络系统,语音网络为电话网络系统。

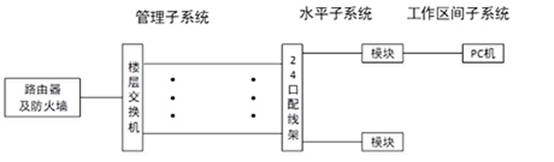

数据网络由楼层交换机、配线架、信息模块等组成。

综合布线系统结构图

智能照明监控系统

一、系统概述

DDC照明监控系统是针对学习DDC控制而研制的,DDC控制广泛应用于楼宇照明、能耗监控等领域通过该装置的学习,学生能够掌握DDC控制器的编程方法及上位机软件编写方法。

二、系统的主要特点

1.采用LON总线DDC控制器采集控制模块实现对照明系统中各类数据的采集与开关控制;

2.采用先进LonWorks总线通信协议组网,具有典型的代表性。

建筑智能物联网实训系统

冷却水温度自动控制实训装置

太阳能槽式聚光集热系统方案

氢燃料电池教学平台

风光氢互补发电实训系统

太阳能光伏发电实验实训装置

双馈风力发电实验系统

风力发电系统教学实验平台

风力发电教学实验系统

光伏发电实训系统

(分布式)5KW太阳能光伏并网发电教学系统

大型风力发电系统实训平台(工程型)

小型风力发电风洞

小型风力发电实训装置

1KW永磁风力发电并网实验系统

光伏发电元件展示柜系统

质子交换膜燃料电池教具

燃料电池教学实验平台

太阳能光热光伏一体化教学实验平台

风光互补发电教学实验实训平台

太阳能光热教学实验平台

5KW光伏储能发电教学系统

太阳能光伏储能发电教学系统

海上风电结构海洋环境荷载模拟与测试实验系统

自动喷淋及消防栓灭火系统装置

通风排烟系统考核培训装置

防烟排烟系统实训装置

智能消防系统实训装置

智能楼宇报警控制

供热计量小型模拟实验装置

采暖系统模拟演示装置

碟式(斯特林)光热发电实训系统

风力发电实训室,风力发电实训平台

电梯工程实训室建设方案,电梯实训室设备

防控制中心、消防电话中心、消防广播中心

双层直梯教学实训平台

电梯安装与调整实训室设备

电梯工程技术专业

建筑电气与消防系统实训装置

自动扶梯维修与保养实训考核装置

自动扶梯维修与保养实训考核装置

电梯电气实训考核装置

电梯仿真

多层电梯实训模型

六层透明仿真教学电梯模型

实物电梯实训考核设备

电梯安装维修实训装置,电梯维修

暖通空调实训室设备、暖通空调实验室

家用电路实训装置

家电维修综合实训平台

智能电梯综合实训考核平台

透明仿真教学电梯模型

双联四层透明仿真教学电梯模型

双联六层透明仿真教学电梯模型

群控六层透明仿真教学电梯模型

六层透明仿真教学电梯模型

自动扶梯模拟设备

四层实物电梯实训考核设备

智能型群梯控制实训考核设备

电梯实训室建设方案,电梯实训装备

电梯安装与调整实训室设备

电梯电气控制装调实训考核装置

电梯安装维修与保养实训考核装置

智能电梯装调与维护

建筑智能化系统安装与调试实训平台

建筑消防联动综合仿真系统演示平台

建筑智能化综合实验系统

建筑水暖工实训装置

厨房管道设备安装与控制实验装置

卫生洁具安装维修实训装置

卫生室设备安装与控制实验装置

消防安防实验室设备,消防安防实验实训装置

智能停车场管理实训系统

建筑电气及消防系统综合实训装置

楼宇供配电及照明系统综合诊断装置

住宅楼一户一表及办公楼给排水系统诊断装置

消防广播电话系统实验实训装置

气体灭火系统实训装置

喷淋灭火系统实训装置

消火栓及预作式自动喷淋灭火系统实训装置

供暖系统测量控制实验装置

顺逆流传热温差实验台

热水供暖循环系统综合实训装置

热能地板辐射采暖系统实训装置

消防防烟排烟系统控制实训装置

楼宇智能化火灾报警及联动系统实训考核装置

楼宇照明系统实训装置

智能楼宇电工实训考证装置

楼宇供配电系统实训装置

给排水设备安装与控制装置

电动阀门控制安装实训装置

过程控制技能实训考核装置

高级过程控制系统实验装置

三容水箱综合控制系统实验平台

过程控制综合实验平台

过程控制综合实验装置

集散型过程控制综合实验装置

现场总线过程控制系统实验装置

楼宇供配电系统实训装置(LON总线型)

楼宇供配电及照明系统综合实训装置

建筑工程消防及楼宇智能信息化实训室建设实施方案

楼宇消防自动化系统综合实训室,消防实训室参考方案

除湿机电气控制系统实训台

全工况多功能型除湿系统实训装置

楼宇智能安防布线实训系统(工程型)

保卫管理员实训室建设方案

网络安防技术实训台

终端式智能家居系统实验实训装置

物联网智能家居系统集成与运维平台

消防报警联动系统实训装置

消防供水管路安装实训装置

变频恒压供水系统实训装置

消防联动控制中心及灭火系统实训装置

消防联动控制中心及喷淋灭火系统实训装置

楼宇智能化工程实训室建设、楼宇智能化设备安装与运行

给排水管道安装实训装置

建筑给排水系统安装实训室,给排水实验室

消防实训室,消防电梯实训室,消防工程技术专业实训室

智能楼宇实训系统、智能建筑实训装置、消防培训设备,建筑供电实训装置

管道安装及控制实训装置

智能家居系统应用实训装置

楼宇智能控制实训装置

自动消防报警喷水灭火系统实训装置

消防自动报警与联动实训装置

楼宇供电及消防供电演示系统

楼宇电气理虚实一体化综合实验平台

楼宇供配电技术实训装置

PLC楼宇电气基础实验平台

楼宇供配电系统实训装置(LON总线型)

楼宇照明系统实训装置(LON总线型)

楼宇智能化工程实训装置

楼宇工程技能

建筑给排水电气及自动化实训系统

建筑供配电技术实训装置

建筑电气设备实验装置

建筑群设备间光纤传输系统实验实训装置

消防实训室设备,安防实训室设备

消防水泡定位射流灭火装置

智能消防系统实训装置

消防工程专业实验室设备

消火栓灭火系统实训装置

自动喷水灭火系统实验实训装置

综合布线实训考核装置

楼宇自动化综合布线实训室

楼宇智能安防布线实训系统(工程型)

有线电视系统实训装置

网络综合布线与工程技能实训平台

楼宇智能化综合布线考核实训装置

弱电井中垂直工作区系统实验实训装置

消防自动化实训装置

智能停车场管理系统实训装置

多功能模块化电梯综合考核培训检测平台

单机电梯考证设备

电梯实物

门禁控制系统实验模型

排水工程教学科研实验装置

压力容器综合实验装置

气体定压比热测试仪

表冷器性能测试实验系统

离心泵性能综合实验装置

离心风机性能测试实验台

管路串并联综合实验台

可视化制冷循环演示装置

风机盘管热工性能试验台

换热器综实验装置(数据采集)

热工基础实验装置

蒸汽冷凝时传热和给热系数测试装置

气液两相流实验装置

热工自动化仪表实训平台

热工仪表及控制实训装置

液位流量压力温度实验装置

流体力学水力学实验装置

空气热湿处理试验台

化工原理 ,化工原理实验装置,化工原理实验室设备

化工原理实验装置,化学工程实验设备、化工工艺实验装置

化工自动化仪表实训平台

水暖电气

通风空调实验系统、通风空调系统安装 、通风空调系统安装实训装置

电梯控制技术综合实训装置

制冷机制冷测试培训装置

一机两库系统综合实训装置

空调制冷系统技能实训平台(带回收系统)

暖通中央空调系统技能综合实训装置

户式中央空调实训考核装置

智能空调控制实验实训考核装置

制冷系统热工测控综合实验台

制冷设备与PLC控制实训考核装置

制冷实训装置、空调维修调试

电冰箱制冷系统实训考核装置(直冷)

空调制冷换热综合实验装置

工程型中央空调

中央空调控制监控实训考核装置

热能地板辐射采暖系统实训装置

地源热泵中央空调实训装置

中央空调实训考核装置(网络型)

中央空调实训考核装置(总线型)

中央空调空气处理系统实训装置(DDC总线型)

全工况多功能型除湿系统实训装置

空调系统多联机(可变冷媒制冷剂流量系统)系统实训装置

采暖通风 .采暖通风实训装置.供暖实验室设备

现代制冷装调技术综合实训考核设备

制冷与空调系统技能实训装置

制冷空调冰箱实训考核装置

变风量中央空调电气实训考核装置

建筑供配电技术实训装置

智能楼宇管理师实训及技能鉴定平台

楼宇智能化工程技术技能实训考核装置

楼宇智能化工程实训装置

给排水设备安装与控制装置

智能分体空调实训考核装置

制冷与空调系统实训装置(可拆装)

空调维修调试实训装置

智能电冰箱综合原理实训台

热泵式分体空调制冷系统实训装置

空调技能综合实训考核装置

变频空调控制实训考核装置

空调冰箱组装与调试实训装置

现代制冷制热实训考核鉴定设备

制冷制热实训考核鉴定设备

空调冰箱组装与调试实训考核装置(智能考核型)

制冷管路基本技能

新型制冷分体变频空调实训安装调试装置

柜式空调技能实训考核装置

家用分体空调技能实训考核台

制冷制热 ,双门冰箱实训考核装置、家用电器实训装置、空调实训考核装置

散热器热工性能实验台

人工气候无尘洁净室空调装置

给排水供暖循环系统综合实训装置

船舶空调实训考核装置

空气动力实训装置(风洞)

空气源热泵热机实训考核装置

活塞式压缩机制冷模拟实验设备

仿真中央空调微机控制实验室设备带微机接口)

家用中央空调实训考核装置

空调控制实验实训考核装置(美的定频)

家用电冰箱智能温控电气实训考核装置

热工测量实验装置

变频热泵空调实验装置

直流热泵变频空调实验装置

空调修理专业技能实践装置

分体空调实训装置

热泵型分体空调实训考核装置

中央空调系统实训装置(DCS)

中央空调系统实训装置

中央空调实训考核装置

中央空调工程实验台

中央空调微机控制实验台

空调过程实验装置

制冷空调系统安装与维修实训平台

风道平衡空调实验台

焓差法空调实验装置

空调制冷系统拆装实践平台

散热器热工性能实验台

多功能家用电子产品电气控制综合实训装置

家电技术综合实训装置

组合音响调音技术实训装置

水暖电气实训系统

电饭煲维修实训装置

太阳能热能培训器

给排水集成监控系统实训考核装置

物联网 、智能家居实训室设备、综合布线实训室设备、网络技术实训室设备

现代冷库技术综合实训考核装置

制冷与空调技术实训平台

楼宇智能化综合布线考核实训装置

冷却塔实验装置

压缩机性能测试

小型冷库制冷系统综合实训考核装置

离心式水泵拆卸装配测试装置

高能效比多功能热泵空调实验系统

单级压缩式制冷循环综合性能实验装置(变频)

双级压缩机式制冷系统实验装置

空气调节过程实验装置

变风量通风与排烟系统

地铁车站通风(防排烟)系统模拟平台

地铁隧道通风系统演示平台

多级半导体制冷热泵技术实验台

太阳能热泵热电实验装置

风冷式半导体制冷热泵技术实验台

水冷式制冷机性能综合试验台

制冷/热泵循环演示装置

模拟锅炉燃烧器实训台

模拟蒸汽锅炉实训台

制冷系统器原理实训装置

制冷系统自控系统综合实验装置

制冷系统热工测控综合实验台

多能互补阳与中央空气调节系统

空气、水、地源热泵系统模拟平台

吸附吸传热传质性试装置

蒸发冷却实装置

制冷压缩机拆装实训装置

变频恒压供水技能实验模型

变频空调电气实训考核装置

空调制冷综合实训装置

柜式空调实训考核装置

电冰箱电气控制线路实训箱

制冷与制热系统技能实训装置

电冰箱电气控制线路实训装置

透明表冷器喷水室性能测定实验台

多功能家电综合实训台

热工仪表测量实验装置

家用中央空调实训考核设备

智能空调控制实验实训考核装置

制冷压缩机性能测试实训装置

压缩机性能试验台(电量热计法)

电气控制与PLC一体化教学实训室建设

变频空调实训考核装置

制冷系统电气元件和故障实训考核装置

多功能家用电子产品电气控制综合实训装置

制冷原理实训装置

管道与制暖安装实训装置

水冷式中央空调实训考核装置

供热系统管道安装实训装置

建筑给水排水实验系统

楼宇消防自动化系统综合实训装置

风机风室性能实验台

变频式抽油烟机维修技能实训考核装置

家用电热水器维修与安装实验装置

模拟办公楼热计量供暖实训装置

通风管道式中央空调实训考核装置

建筑工程实验室、建筑环境与能源实验室

多功能家用电子产品电气维修实训考核装置

021-61482202 021-61482206
Baidu
map
